Descrição
Manual Elétrico Hidráulico Colheitadeira John Deere 1175 Hydro — documentação técnica completa em PDF pesquisável. São 476 páginas em inglês com procedimentos verificados e diagramas detalhados dos sistemas elétrico e hidráulico.
O manual cobre a seção completa de Teoria de Operação dos sistemas elétricos da 1175 Hydro, incluindo a HCU (Unidade de Controle da Plataforma e da Colheitadeira), os diagramas gerais de fusíveis da colheitadeira e da cabine com mapeamento individual de cada componente e circuito alimentado. O display da cabine reúne funções de diagnóstico, exibição de códigos de erro, nível de combustível, rotação do motor, pressão na barra de corte e velocidade da colheitadeira. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: John Deere
- Modelo: 1175 Hydro
- Tipo: Colheitadeira
- Páginas: 476
- Tamanho: 21 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Fusíveis e Alimentação Elétrica: Diagrama Geral dos Fusíveis da Colheitadeira, Diagrama Geral dos Fusíveis da Cabine — com relação completa de componentes e circuitos alimentados por cada fusível (F1A a F12B e F1C a F6C).

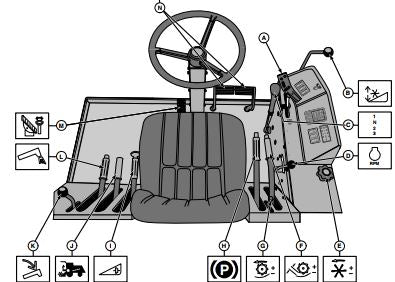

Painel e Display: Painel das Luzes Indicadoras, Display — funções de diagnóstico, calibrações, extração de códigos de erro, função hectarímetro, nível de combustível, rotação do motor, horas da trilha e velocidade da colheitadeira.
Motor e Carga: Partida e Parada do Motor e Recarga da Bateria — sequência de acionamento, funcionamento do alternador e procedimento de recarga.
HCU — Controle Eletrônico da Plataforma: Unidade de Controle da Plataforma e da Colheitadeira (HCU), Controle de Altura de Corte (automático e manual), Controle da Inclinação Lateral da Plataforma, Sensores da HCU, Temperatura do Óleo Hidrostático, Freio de Estacionamento.
Ajustes da Plataforma: Ajuste da Altura do Molinete, Ajuste da Pressão na Barra de Corte.
Sensores e Alarmes: Sensor de Enchimento do Tanque Graneleiro, Alarme Interno da Cabine — com tabela de prioridades e condições de acionamento.
Iluminação e Sinalização: Faróis de Estrada, Sinaleiras, Luzes de Freio, Luzes de Alerta, Luzes do Tanque Graneleiro e Tubo Descarregador, Faróis Auxiliares da Cabine, Faróis de Trabalho da Cabine, Buzina e Alarme de Ré.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Alarme de temperatura do óleo hidrostático: acima de 95°C (203°F) — Prioridade 2
- Alarme de temperatura do líquido de arrefecimento do motor: acima de 108°C (226°F) — Prioridade 1
- Alarme de pressão do óleo do motor: abaixo de 80 kPa (0,8 bar; 11,6 psi) — Prioridade 2
- Mapeamento individual de fusíveis F1A a F12B (colheitadeira) e F1C a F6C (cabine) com identificação de cada componente protegido
- Display alimentado com 5V, transdutor de pressão na barra de corte (R21) integrado ao sistema de leitura
Para Quem é Este Manual
Ideal para profissionais do agronegócio, cooperativas agrícolas e oficinas especializadas que precisam de documentação técnica confiável dos sistemas elétrico e hidráulico da John Deere 1175 Hydro.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 1175.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual inclui os diagramas elétricos completos da 1175 Hydro?
Sim, o manual traz os diagramas gerais de fusíveis da colheitadeira e da cabine com mapeamento individual de cada fusível (F1A a F12B e F1C a F6C), além dos circuitos de controle da HCU, iluminação, sinalização e sistemas de alarme com identificação de fios e componentes.
Tem todos os procedimentos?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço John Deere disponíveis em nosso catálogo.
