Descrição
Manual de Serviço Elétrico e Hidráulico das Motoniveladoras John Deere 620G, 620GP, 622G e 622GP, com seção dedicada a códigos de falhas e procedimentos de diagnóstico. Trata-se do manual técnico oficial "Operation and Test" (referência TM14240), voltado a mecânicos, eletricistas de máquinas pesadas, oficinas especializadas e proprietários que precisam de uma referência confiável para localizar defeitos, interpretar os códigos do sistema e executar testes nos circuitos elétricos e hidráulicos da máquina.
O material é organizado por sistema, com forte foco em diagnóstico, reunindo a teoria de operação, os diagramas de sistema, as informações de diagnóstico e os testes de cada conjunto. É uma ferramenta detalhada para quem trabalha com manutenção corretiva e preventiva e precisa agilizar a identificação da causa raiz antes de abrir um sistema.
Ficha do Manual
- Referência: TM14240 (Operation and Test Technical Manual).
- Modelos: 620G, 620GP, 622G e 622GP Motor Graders.
- Idioma: Inglês.
- Páginas: 1882.
- Origem: John Deere — Worldwide Construction and Forestry Division (EUA).
- Edição: Outubro/2020.
- Faixa de série (PIN): 1DW620G/622G a partir de F680878 e L700954.
Procedimentos e Sistemas Cobertos
Os conteúdos presentes no manual cobrem, entre outros, as seguintes seções:
- Diagnóstico (Seção 9001): códigos de falha por controlador — TCU (transmissão), ECU (motor), PDU (display), VCU (veículo), HVC e AVC (válvulas hidráulicas), SM1 (módulo de chaves), 6WD (tração nas seis rodas) e VC1 (vídeo da cabine).

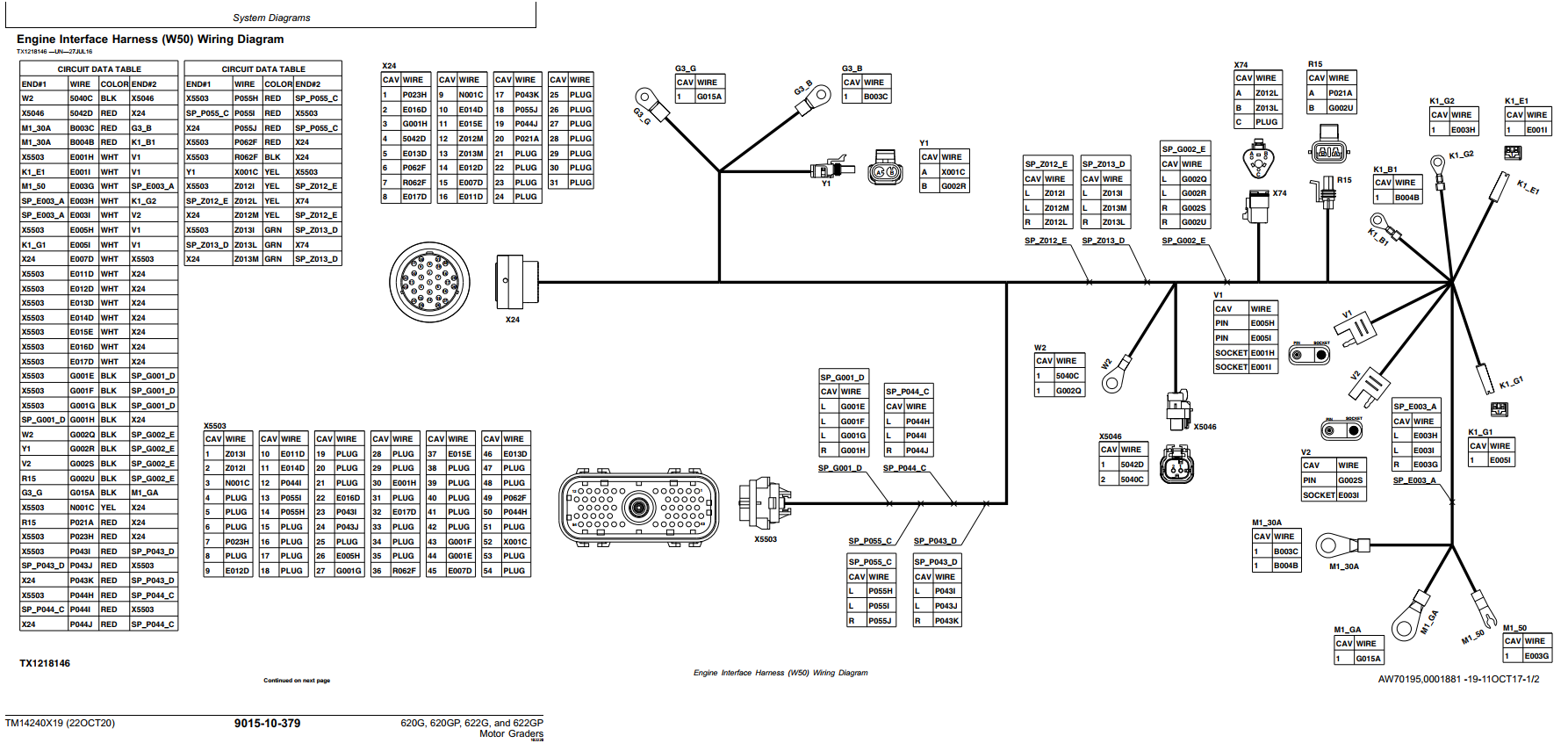

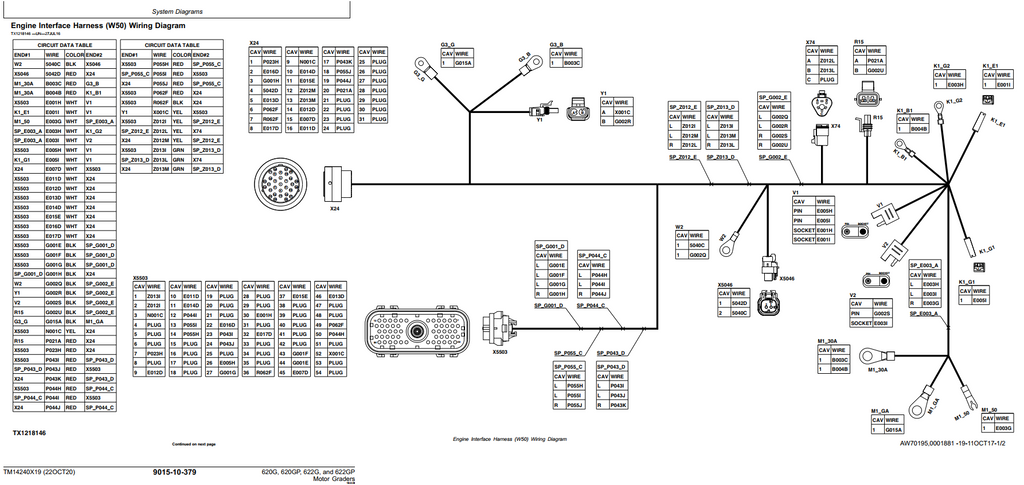

- Sistema Elétrico (Seção 9015): teoria de operação, diagramas de sistema, informações de diagnóstico e testes.
- Sistema Hidráulico (Seção 9025): diagramas, diagnóstico e testes de pressão.

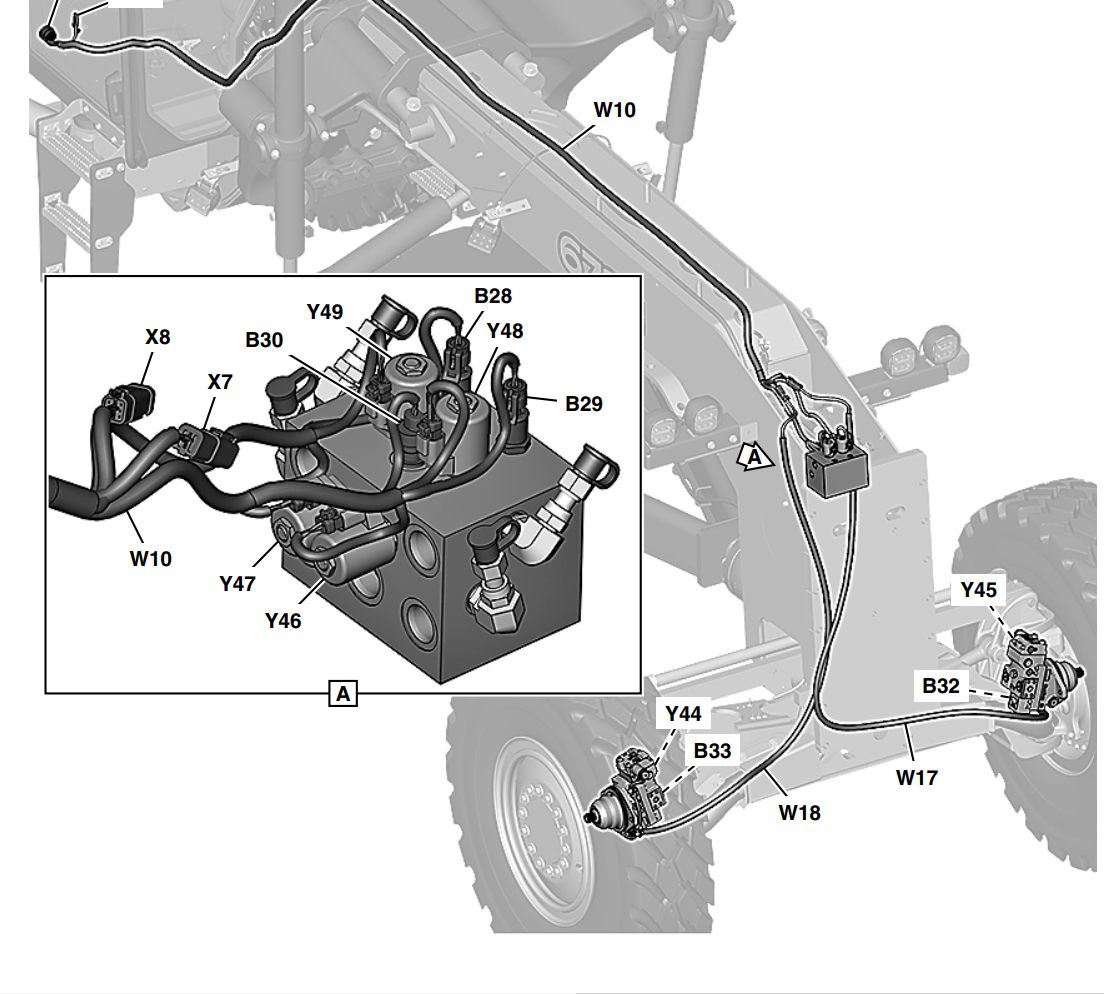

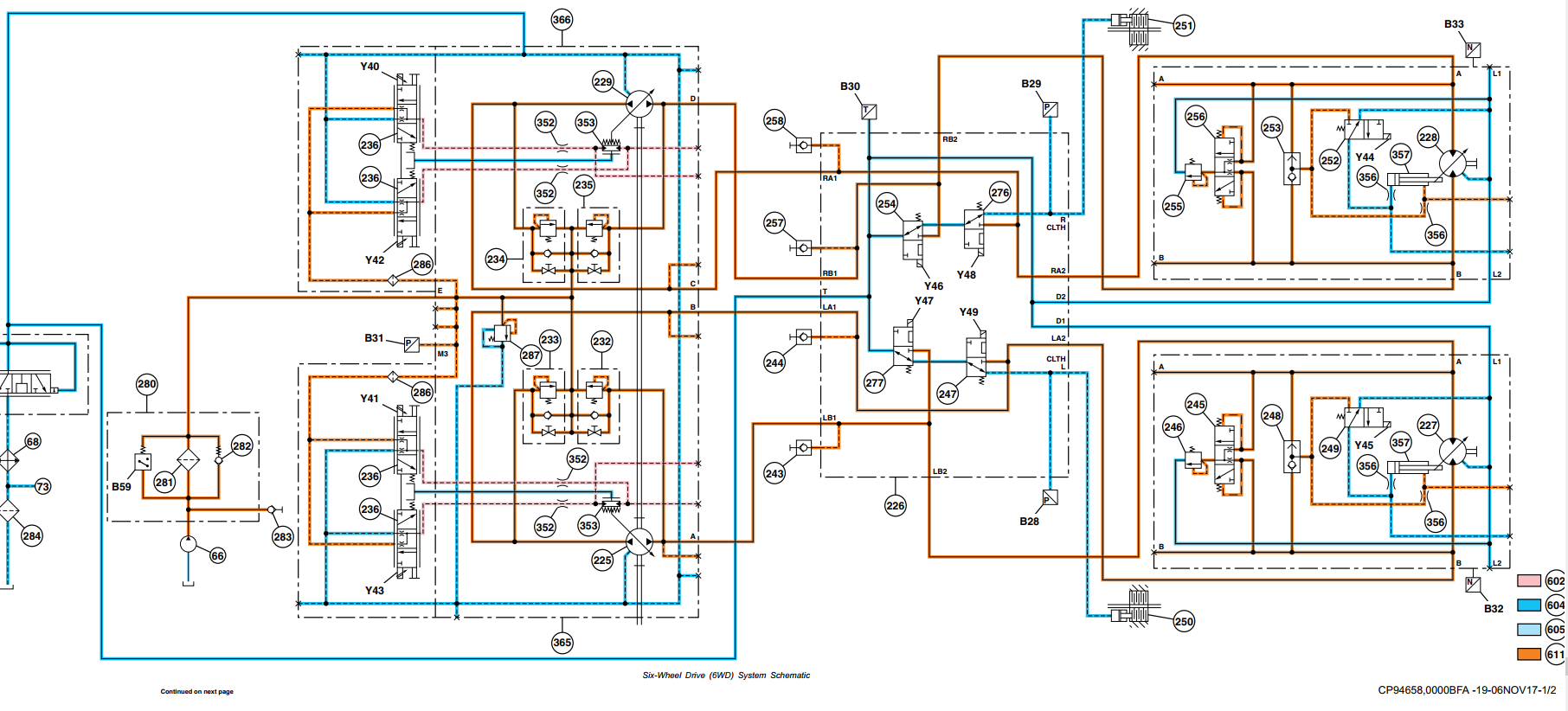

- Power Train (Seção 9020) e Tração nas Seis Rodas / 6WD (Seção 9016).
- Motor (Seção 9010): teoria, diagramas, ajustes e testes.
- Verificação Operacional (Seção 9005) e Ar-Condicionado e Aquecimento (Seção 9031).
Destaques Técnicos
Alguns dos valores de teste presentes no manual, conforme a documentação oficial:
- Pressão de alívio do sistema: 15 720—16 685 kPa.
- Pressão de standby: 9136—10 170 kPa.
- Pressão do sistema: 12 238—13 686 kPa.
- Pressão de carga neutra (fast idle): 2586—3275 kPa.
- Pressão de carga neutra (slow idle): 2034—2586 kPa.
- Pré-carga do acumulador: 2930—3970 kPa.
Exemplos de códigos de falha listados: 000070.03 — Park Brake Pressure Switch, 000096.04 — Fuel Level Sensor Circuit Fault, 000111.01 — Coolant Level, 000177.04 — Transmission Oil Temperature Sensor Circuit Fault.
Por Que Comprar Este Manual
- Referência oficial: manual técnico do fabricante (TM14240) para os modelos 620G, 620GP, 622G e 622GP.
- Foco em diagnóstico: reúne os códigos de falha de cada controlador e os procedimentos de teste, ajudando a reduzir o tempo de parada da máquina.
- Conteúdo estruturado: organizado por sistema e por grupo (teoria, diagramas, diagnóstico e testes), facilitando a consulta direta.
- Uso profissional: indispensável para oficinas, técnicos de campo e equipes de manutenção de máquinas pesadas.
- Entrega digital: arquivo em PDF para consulta no computador, tablet ou celular, direto na oficina ou no campo.
Garantias e Suporte
O arquivo é enviado em formato digital logo após a confirmação do pagamento. Em caso de dúvida sobre o produto, compatibilidade com seu modelo ou problema no acesso ao arquivo, nossa equipe está disponível para ajudar pelo e-mail contato@catalogoeservico.com.br. Atendemos com agilidade para garantir que você receba o material correto para o seu equipamento.
Manual de Serviço vs Catálogo de Peças
É importante entender a diferença entre os dois tipos de documento. O Manual de Serviço, como este, traz a teoria de operação, os diagramas elétricos e hidráulicos, os códigos de falha e os testes de diagnóstico necessários para consertar a máquina. Já o Catálogo de Peças serve para identificar e codificar as peças de reposição na hora da compra. Se o seu objetivo é diagnosticar e reparar os sistemas elétricos e hidráulicos, este manual de serviço é o material indicado.
Perguntas Frequentes
Este manual elétrico e hidráulico serve para qual máquina?
Ele atende as motoniveladoras John Deere 620G, 620GP, 622G e 622GP (referência TM14240), com foco nos sistemas elétrico e hidráulico, códigos de falha e diagnóstico.
O manual inclui os códigos de falha?
Sim. A seção de Diagnóstico traz os códigos de falha de cada controlador (TCU, ECU, VCU, HVC, AVC e outros), conforme a documentação oficial do fabricante.
Como recebo o produto após a compra?
O arquivo é digital (PDF) e fica disponível após a confirmação do pagamento, podendo ser consultado em qualquer dispositivo.
Conheça também os demais manuais e materiais técnicos disponíveis na nossa categoria de Manuais John Deere.
