Descrição
Manual de Serviço Trator Ford 4610, 4630, 5600, 6610, 6710 — PDF oficial com 2.540 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.

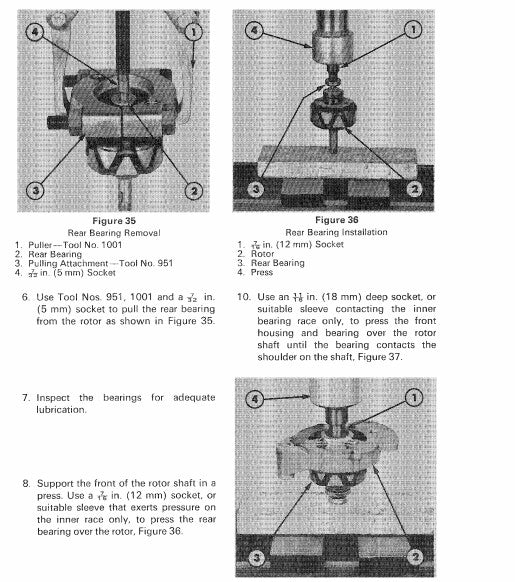

O manual cobre os tratores Ford 4610, 4630, 5600, 6610 e 6710, com especificações de projeção que abrangem também os modelos 2610, 3610, 4110, 4610 e 5610 — documentando a linha completa desses tratores. Inclui fotografias fornecidas dos procedimentos, como remoção e instalação de rolamentos com ferramentas especiais (Ferramenta No. 951 e 1001), desmontagem da embreagem com o conjunto Bridge Spider (Ferramenta SW12B/14 e SW12B/28), e tabelas completas de planejamento da bomba de injeção rotativa com valores por modelo. A rotação da bomba de injeção é no sentido horário visto pelo lado do acionamento. Arquivo PDF escaneado de 235 MB.
Não faça Manual
- Marca: Ford
- Modelos: 4600, 4630, 5600, 6610, 6710 (seções abrangem também 2610, 3610, 4110, 4610, 5610)
- Tipo: Trator Agrícola
- Páginas: 2.540
- Tamanho: 235 MB
- Idioma: Inglês
- Formato: PDF Escaneado
Procedimentos e Sistemas Cobertos

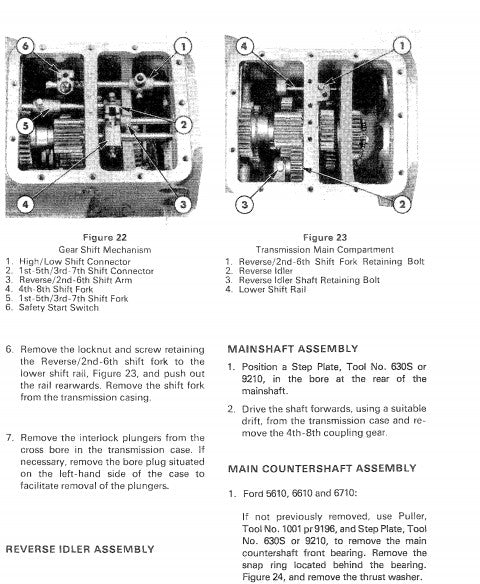

Motor e sistemas auxiliares (molas de válvulas, eixo dos balancins, push rods), sistema de combustível e injeção (bomba rotativa, planos de teste, governador mecânico, dispositivo de avanço automático), transmissão e embreagem (mecanismo de câmbio, eixo principal, contraeixo, marcha-atrás, placa de embreagem, conjunto de alavanca de liberação, retentor de mola), tomada de força, sistema hidráulico, engate de três pontos, direção, eixos dianteiros e traseiros, freios, sistema elétrico e diagnóstico.
s Técnicos
Exemplos de especificações presentes neste manual:

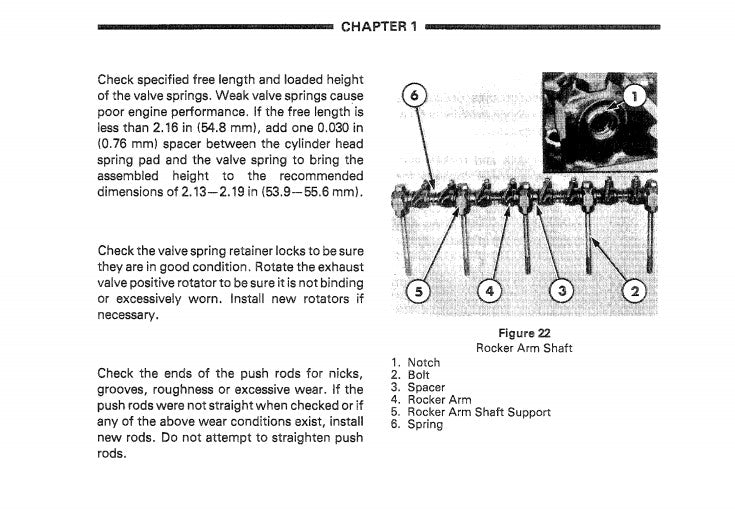

- Comprimento livre mínimo das molas de válvulas: 2,16 pol (54,8 mm) — abaixo deste valor, instale um espaçador de 0,030 pol (0,76 mm)
- Altura montada recomendada das molas de válvulas: 2,13–2,19 pol. (53,9–55,6 mm)

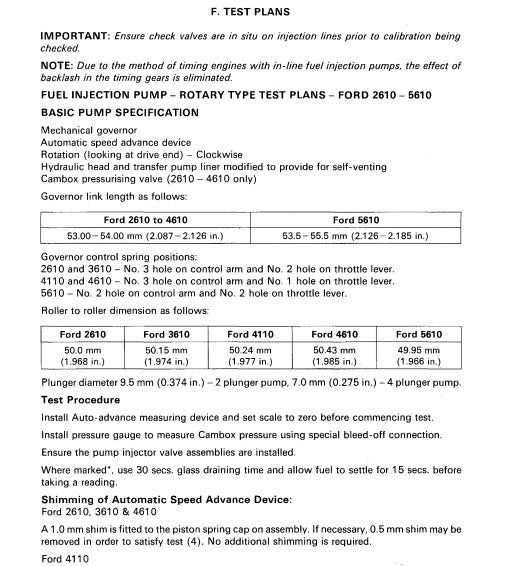

- Comprimento do link do governador — Ford 2610 a 4610: 53,00–54,00 mm (2.087–2.126 pol.)
- Comprimento do link do governador — Ford 5610: 53,5–55,5 mm (2.126–2.185 pol.)
- Dimensão rolo a rolo da bomba de injeção: Ford 4610 = 50,43 mm | Ford 5610 = 49,95mm | Ford 2610 = 50,0 milímetros
- Diâmetro do esclarecimento da bomba: 9,5 mm (bomba de 2 pistões) / 7,0 mm (bomba de 4 pistões)
Para Quem é Este Manual
Ideal para profissionais do agronegócio, cooperativas agrícolas e oficinas especializadas que necessitam de documentação técnica confiável para manutenção e reparo dos tratores Ford desta série.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar números de peça e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos selecionados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
