Manual de Serviços S10 / Blazer 2.8 Turbo Diesel – PDF Digital Completo (155 Páginas)

O Manual de Serviços da S10 e Blazer 2.8 Turbo Diesel Electronic é o guia técnico definitivo para quem trabalha com manutenção, diagnóstico e reparo do motor MWM 2.8L Turboelectronic Diesel 4 cilindros — o mesmo motor equipado nas versões S10 e Blazer produzidas pela GM Chevrolet. São 155 páginas em português, em formato PDF, prontas para consulta imediata no celular, tablet ou computador.

Este material reúne informações que normalmente só estão disponíveis em concessionárias ou em manuais físicos raros e caros. Aqui você encontra desde as especificações técnicas completas do motor até os esquemas elétricos detalhados de todos os sistemas do veículo, passando por procedimentos de teste de sensores, atuadores, códigos de falha (DTCs) e torques de aperto de parafusos.

O Que Você Vai Encontrar Neste Manual

Sistema Common Rail de Injeção

Explicação completa do funcionamento do sistema Common Rail, incluindo o acumulador de pressão (rail), a válvula limitadora, a bomba de alta pressão, o bico injetor e a válvula reguladora de pressão de combustível.

Especificações Técnicas do Motor

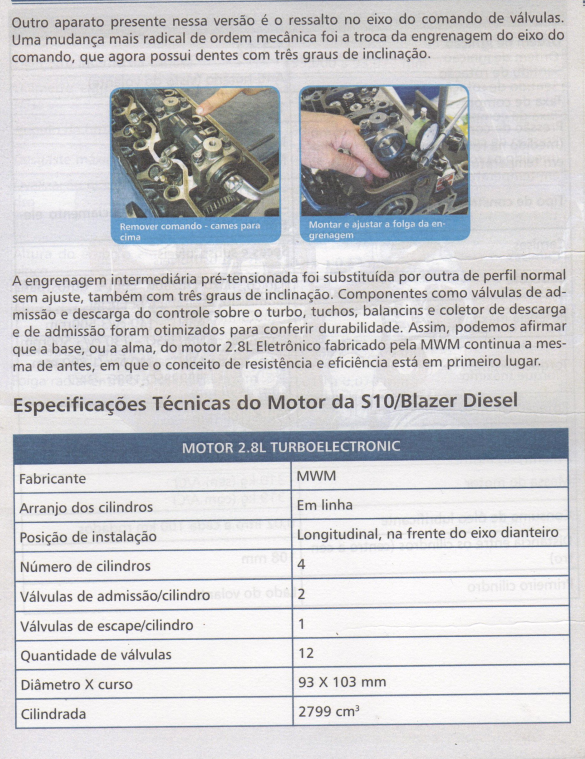

Todos os dados técnicos do motor MWM 2.8L Turboelectronic: cilindrada, diâmetro, curso, número de válvulas, posição de instalação e arranjo dos cilindros.

Gerenciamento Eletrônico do Motor

Módulo de comando da injeção (UCE), procedimento de troca do módulo, localização da central de injeção, conector de diagnose, pontos de aterramento, módulo de tração 4x4 e central de gerenciamento do ABS.

Sistema de Conforto e Antifurto

Módulo de imobilização do motor, chave com transponder, ativação de alarme e travas, habilitação pelo Infocard/Scanner, módulo de alarme antifurto, sensor de ultra-som e relé do módulo das travas das portas (K7O).

Sensores – Localização, Função e Testes

Procedimentos completos de teste para cada sensor do motor, com valores de referência, terminais envolvidos e passo a passo com multímetro:

• Sensor de posição da árvore de manivelas (CKP)
• Sensor de posição do comando de válvulas (Sensor de Fase)
• Sensor de temperatura da água do motor (ECT)
• Sensor de temperatura do ar da admissão (ACT)
• Sensor de pressão do ar da admissão (MAP)
• Sensor de pressão do tubo distribuidor (Tubo Rail)
• Sensor do pedal do acelerador
• Módulo DRAC e sensor de velocidade (VSS)
• Interruptores do pedal de freio e embreagem

Atuadores – Localização, Função e Testes

Injetores de combustível, solenóide da válvula dosadora (linha de alta pressão), modulador do turbocompressor, bomba elétrica de combustível (tanque), filtro, relé da bomba e bomba de vácuo.

Códigos de Falha (DTCs) – Diagnóstico Completo

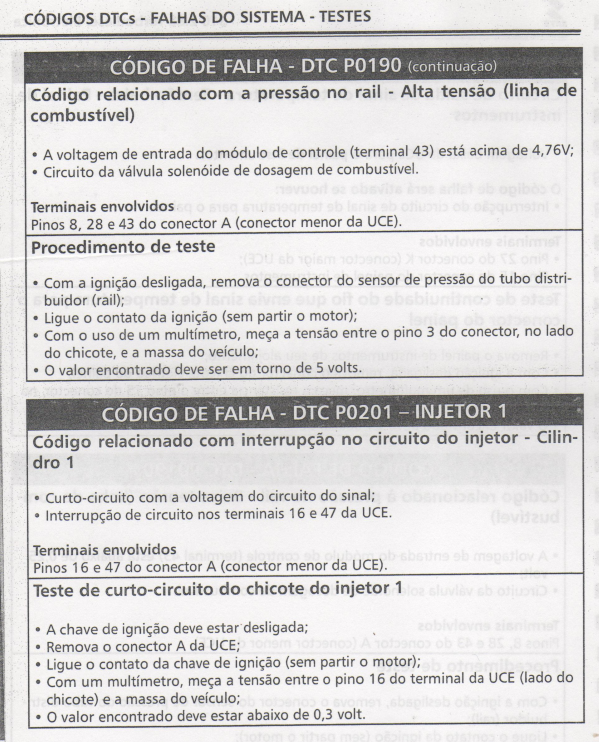

Tabela completa de códigos de falha do sistema de injeção eletrônica Diesel EDC 16C9 / Y28 DTC Bosch, com descrição da falha, terminais envolvidos e procedimento de teste passo a passo para cada DTC. Exemplos de códigos abordados: P0110, P0190, P0201 e muitos outros.

Manutenção do Motor 2.8L S10/Blazer

Procedimentos práticos de manutenção, incluindo:

• Conferência de pressão da linha de baixa pressão
• Remoção e instalação do comando de válvulas
• Ajuste da folga da engrenagem do comando e balancins
• Remoção da tampa de válvula e do cabeçote
• Remoção do sensor da árvore de manivelas com motor instalado
• Revisão programada e luz de inspeção no painel
• Diagnóstico do sistema de A/C e ruído no compressor

Torques de Aperto dos Parafusos

Tabela completa com todos os torques de aperto do motor MWM 2.8L Electronic — indispensável para qualquer serviço de montagem ou revisão.

Relés e Fusíveis da S10/Blazer

Identificação e localização de todos os relés e fusíveis: central elétrica no compartimento do motor, minifusíveis do painel interno (lado esquerdo), central elétrica interna e relé da bomba de combustível.

Dados Técnicos Gerais

Seção com dados técnicos consolidados do veículo para consulta rápida.

Esquemas Elétricos Completos

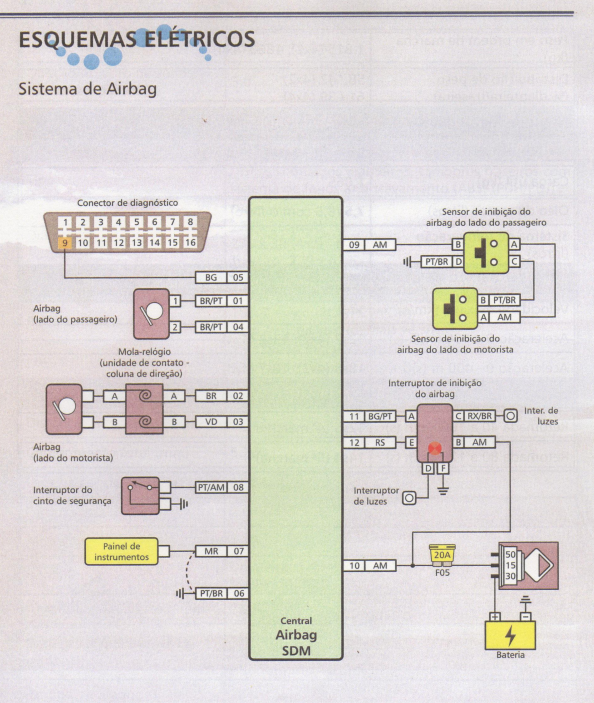

Diagramas elétricos detalhados de todos os sistemas, incluindo sistema de airbag, iluminação, instrumentos e mais — com identificação de cores dos fios, conectores e componentes.

Para Quem é Este Manual?

Este manual é ideal para mecânicos, eletricistas automotivos, donos de oficinas, entusiastas e proprietários de S10 ou Blazer 2.8 Diesel que desejam realizar manutenções, diagnósticos e reparos com segurança e precisão. O conteúdo é técnico, direto e prático — feito para quem precisa resolver problemas de verdade.
