Descrição
Manual de Serviço Case Patriot 250 — arquivo PDF pesquisável com 1.162 páginas em Português. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Cobre o pulverizador Patriot 250 ano 2013, equipado com motor diesel de quatro cursos nas versões 4 cilindros (4485 cm³) e 6 cilindros (6728 cm³), ambos com turbocompressor e intercooler. Inclui tabelas completas de diagnóstico do ar-condicionado, procedimentos detalhados de remoção, inspeção e remontagem da transmissão hidrostática e especificações de injeção common rail Bosch com controle EDC7 UC31. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Case
- Modelo: Patriot 250
- Tipo: Pulverizador
- Ano: 2013
- Motor: Diesel 4 cilindros (4485 cm³) / 6 cilindros (6728 cm³) turbo intercooler
- Páginas: 1.162
- Tamanho: 36,3 MB
- Idioma: Português
- Formato: PDF Pesquisável

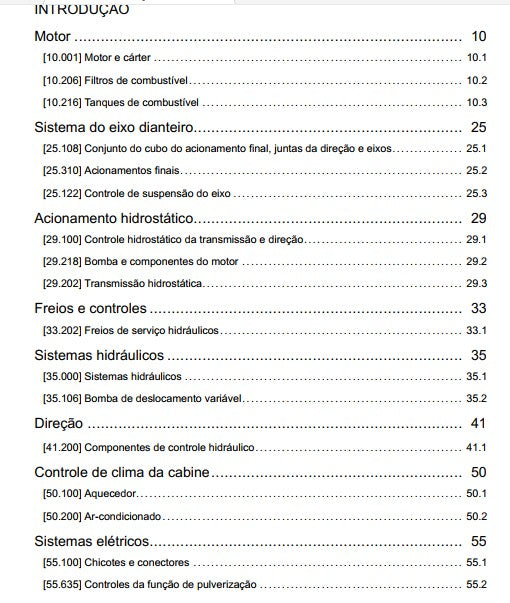

Procedimentos e Sistemas Cobertos
Motor: Motor e cárter, filtros de combustível, tanques de combustível.
Sistema do eixo dianteiro: Conjunto do cubo do acionamento final, juntas da direção e eixos, acionamentos finais, controle de suspensão do eixo.
Acionamento hidrostático: Controle hidrostático da transmissão e direção, bomba e componentes do motor, transmissão hidrostática.
Freios e controles: Freios de serviço hidráulicos.
Sistemas hidráulicos: Sistemas hidráulicos, bomba de deslocamento variável.
Direção: Componentes de controle hidráulico.
Controle de clima da cabine: Aquecedor, ar-condicionado.

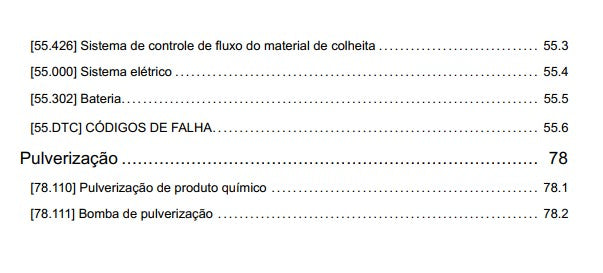

Sistemas elétricos: Chicotes e conectores, controles da função de pulverização, sistema de controle de fluxo do material de colheita, sistema elétrico, bateria, códigos de falha (DTC).
Pulverização: Pulverização de produto químico, bomba de pulverização.
Destaques Técnicos

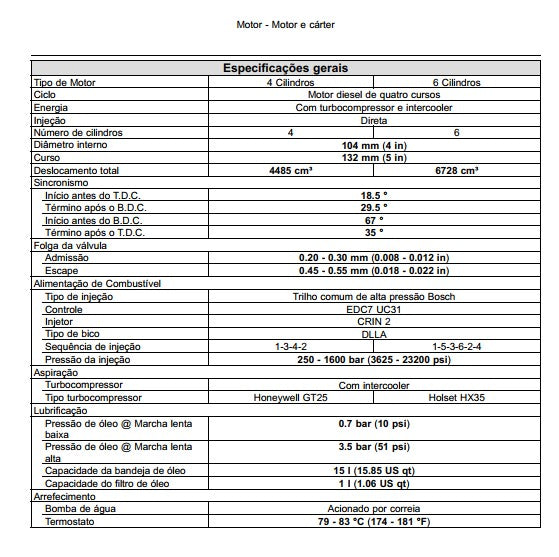

Exemplos de especificações presentes neste manual:
- Folga de válvula admissão: 0,20–0,30 mm (0.008–0.012 in)
- Folga de válvula escape: 0,45–0,55 mm (0.018–0.022 in)
- Pressão da injeção common rail: 250–1600 bar (3625–23200 psi)
- Pressão de óleo em marcha lenta baixa: 0,7 bar (10 psi)
- Pressão de óleo em marcha lenta alta: 3,5 bar (51 psi)
- Capacidade da bandeja de óleo: 15 l (15.85 US qt)
- Termostato: 79–83°C (174–181°F)

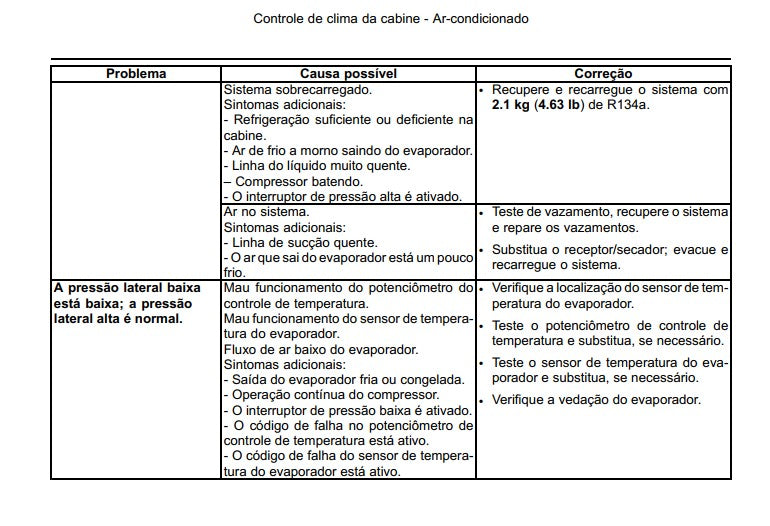

- Carga de refrigerante R134a do ar-condicionado: 2,1 kg (4.63 lb)

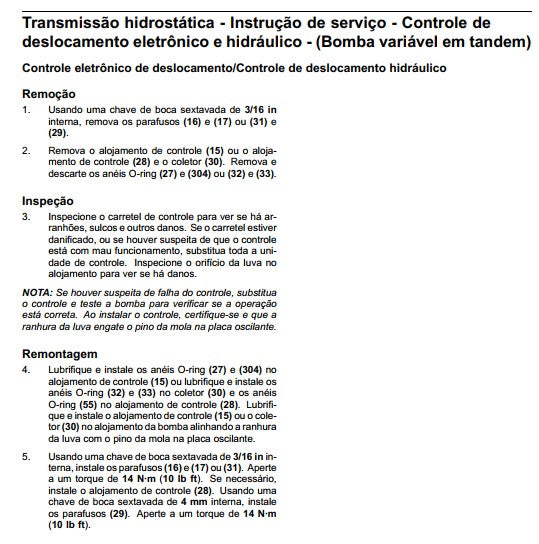

- Torque dos parafusos do controle de deslocamento hidrostático: 14 N·m (10 lb ft)
Para Quem é Este Manual
Destinado a oficinas do setor agrícola, técnicos de campo e gestores de frotas de fazendas que precisam de procedimentos originais para reparos assertivos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Patriot 250.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz especificações do motor diesel?
Sim, inclui tabelas completas com dados dos motores 4 e 6 cilindros: folgas de válvulas, pressões de óleo, dados de injeção common rail Bosch e especificações do turbocompressor.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
