Manual de Serviço Retroescavadeira JCB 4CX — manual técnico em PDF com 745 páginas em Português. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Publicação oficial JCB referência 9803/3286, cobrindo as retroescavadeiras 3CX, 4CX, 214, 215, 217 e Similares a partir da série Nº 930000 (Nº 903000 nos EUA e Nº 1000500 no Brasil). Inclui diagramas elétricos com identificação de componentes, esquemas hidráulicos completos, procedimentos fotográficos passo a passo e tabelas de torque detalhadas para cada sistema. Arquivo PDF pesquisável de 745 páginas em português para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: JCB
- Modelo: 3CX, 4CX, 214, 215, 217 e Similares
- Tipo: Retroescavadeira
- Páginas: 745
- Tamanho: 54,6 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 9803/3286
- Série: A partir de Nº 930000 (Nº 903000 EUA / Nº 1000500 Brasil)
Procedimentos e Sistemas Cobertos
Informação Geral, Cuidados e Precauções, Manutenção de Rotina, Anexos, Carroceria e Lataria, Elétrica, Controles, Hidráulica, Transmissão, Freios, Direção.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

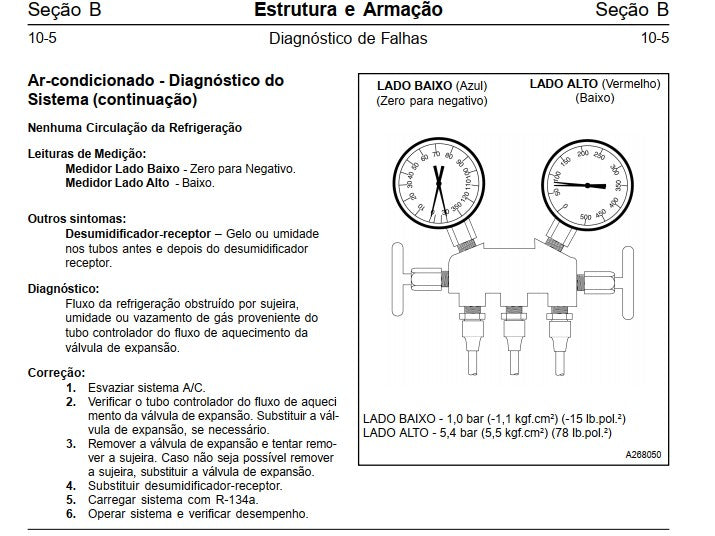

- Pressão do sistema A/C – Lado Baixo: -1,0 bar (-1,1 kgf.cm²) / Lado Alto: 5,4 bar (5,5 kgf.cm²) — carga com R-134a

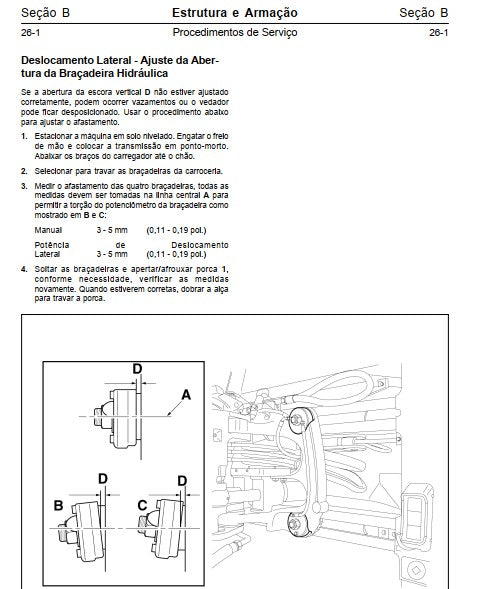

- Deslocamento lateral da braçadeira hidráulica: 3–5 mm (0,11–0,19 pol.)

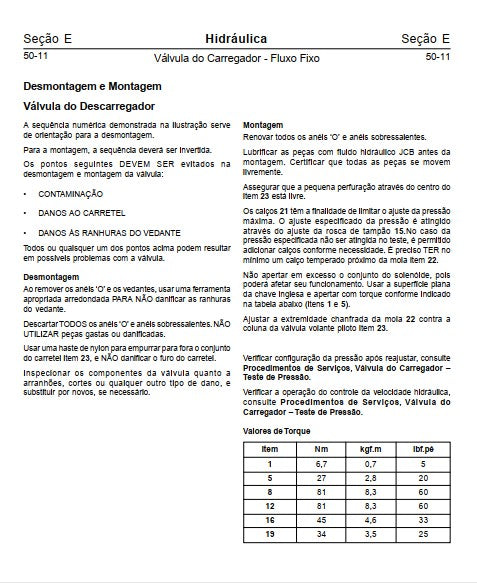

- Torque da válvula do carregador – Item 5: 27 Nm (2,8 kgf.m)
- Torque da válvula do carregador – Item 8 e 12: 81 Nm (8,3 kgf.m)
- Torque da válvula do carregador – Item 16: 45 Nm (4,6 kgf.m)

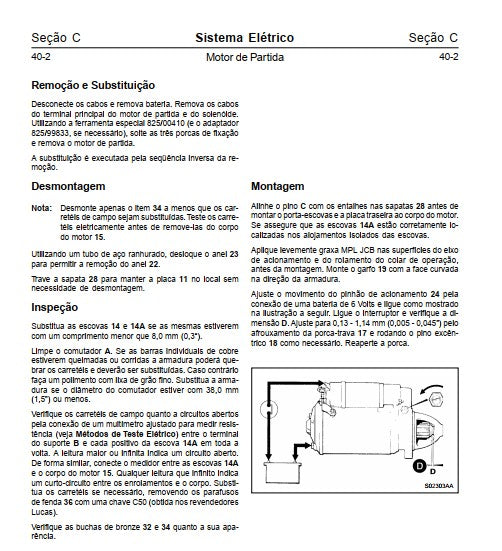

- Comprimento mínimo da escova do motor de partida: 8,0 mm (0,3")
- Diâmetro mínimo do comutador do motor de partida: 38,0 mm (1,5")
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças JCB 4CX.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual inclui os torques do sistema hidráulico?
Sim, com tabela detalhada por item. Exemplos da válvula do carregador: Item 5 = 27 Nm, Item 8 = 81 Nm, Item 16 = 45 Nm. Cada grupo de componentes tem seus valores listados.
Cobre todos os sistemas da máquina?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
