Descrição
Manual de Serviço Retroescavadeira JCB 3CX — publicação técnica oficial em formato PDF com 745 páginas em Português. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Publicação nº 9803/3286, editada pelo Departamento de Publicações Técnicas da JCB (Centro Mundial de Peças, Uttoxeter, Inglaterra). Cobre as retroescavadeiras 3CX, 4CX, 214, 215, 217 e Similares — válido a partir da série Nº 930000 (geral), Nº 303000 (EUA) e Nº 1000500 (Brasil). Inclui vistas explodidas detalhadas de válvulas hidráulicas com tabelas de torque por item numerado, procedimentos completos de teste e diagnóstico da transmissão Powershift de 4 e 6 marchas, e diagramas de solenoides por marcha. Formato PDF pesquisável para localização rápida por seção ou palavra-chave.
Especificações do Manual
- Marca: JCB
- Modelo: 3CX, 4CX, 214, 215, 217 e Similares
- Tipo: Retroescavadeira
- Páginas: 745
- Tamanho: 54,6 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 9803/3286
- Série (Geral): A partir da Nº 930000
- Série (EUA): A partir da Nº 303000
- Série (Brasil): A partir da Nº 1000500
Procedimentos e Sistemas Cobertos
Informação Geral, Cuidados e Precauções, Manutenção de Rotina, Anexos, Carroceria e Lataria, Elétrica, Controles, Hidráulica, Transmissão, Freios, Direção.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

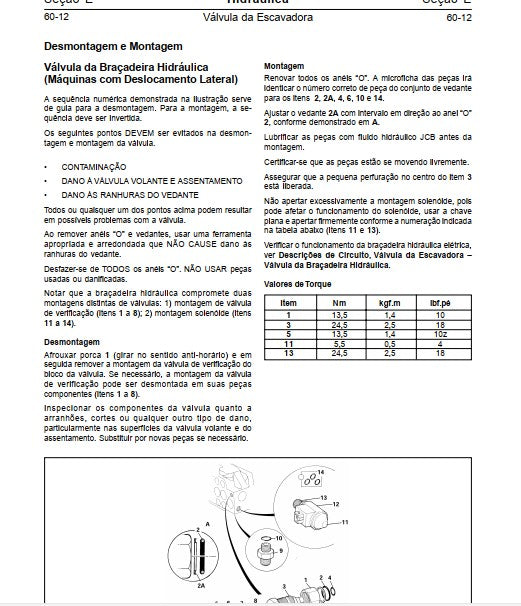

- Torques da Válvula da Braçadeira Hidráulica: Item 1 = 13,5 Nm (1,4 kgf.m); Item 3 e 13 = 24,5 Nm (2,5 kgf.m)

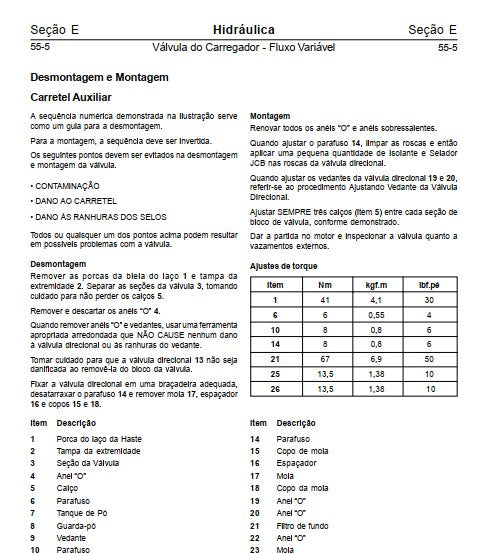

- Torques do Carretel Auxiliar — Válvula do Carregador: Item 1 = 41 Nm (4,1 kgf.m / 30 lbf.pe); Item 21 = 67 Nm (6,9 kgf.m / 50 lbf.pe)

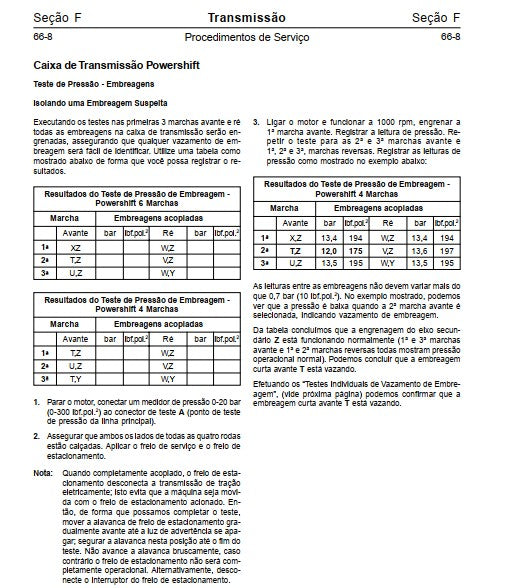

- Pressão de teste das embreagens Powershift: 0–300 bar (0–300 lbf.pol.²); variação máxima entre embreagens: 0,7 bar (10 lbf.pol.²)
- Tabelas de solenoides energizados por marcha para transmissão Powershift de 4 e 6 marchas (avanço e ré)

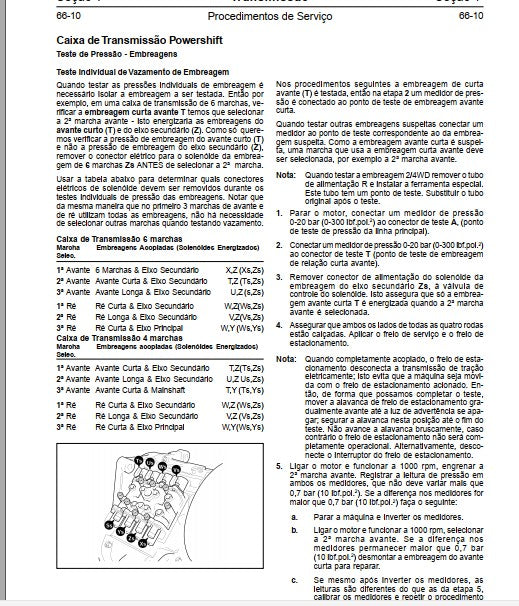

- Procedimentos de diagnóstico de embreagem suspeita com testes individuais de vazamento por eixo
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas JCB e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças JCB 3CX. O Manual de Operação JCB 3CX também está disponível separadamente.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
O manual traz os valores de pressão da transmissão Powershift?
Sim, inclui tabelas completas de teste de pressão de embreagem para Powershift de 4 e 6 marchas, com valores de referência (0–300 bar) e tolerância máxima entre embreagens (0,7 bar).
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço JCB disponíveis em nosso catálogo.
