Descrição
Manual de Serviço Hyundai HB20 1.0 — arquivo PDF pesquisável com 188 páginas em Português. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Aplicável ao Hyundai HB20 ano 2015, com conteúdo técnico para os motores KAPPA 1.0 Flex e GAMMA 1.6 Flex. O manual reúne ficha técnica completa, manutenção periódica preventiva, procedimentos mecânicos, programação de chaves, diagramas elétricos, sistema de injeção BOSCH ME 17.9.11.1 e rotinas de diagnóstico. Inclui dados objetivos como capacidade de lubrificação de 2,9 litros com filtro, sistema de arrefecimento com 4,7 litros e válvula termostática com abertura entre 86°C e 90°C. Também traz tabela de torques de aperto, incluindo bujão de dreno do óleo do cárter em 44 ± 2 Nm e parafusos do cabeçote em (15 ± 1) + (90 ± 5)° + (120 ± 6)°. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Hyundai
- Modelo: HB20 1.0
- Tipo: Automóvel
- Páginas: 188
- Tamanho: 32.1 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Anos: 2015
- Motor: KAPPA 1.0 Flex / GAMMA 1.6 Flex
Procedimentos e Sistemas Cobertos
Ficha técnica e manutenção: FICHA TÉCNICA DO VEÍCULO, MANUTENÇÃO PERIÓDICA PREVENTIVA, CHECK-LIST.

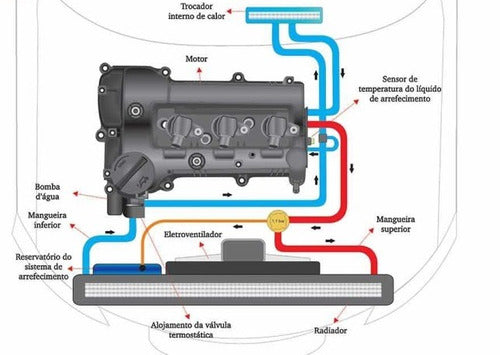

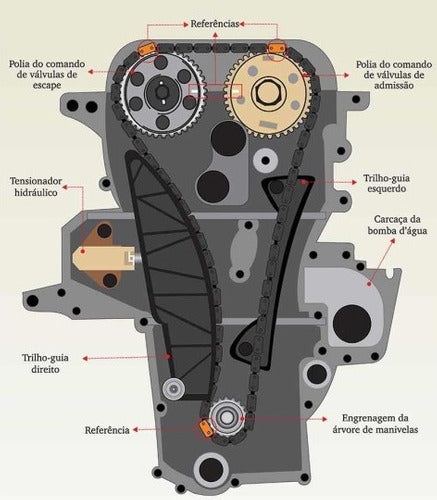

Sistemas mecânicos: CORREIA MICRO-V, SISTEMA DE ARREFECIMENTO, BOMBA D’ÁGUA, CORRENTE SINCRONIZADORA, REGULAGEM DE VÁLVULAS, SUSPENSÃO, SUSPENSÃO TRASEIRA, ROLAMENTO DIANTEIRO, SUBSTITUIÇÃO DO CUBO DE RODA TRASEIRO, FREIOS, EMBREAGEM, SANGRIA DO SISTEMA DE FREIOS E DA EMBREAGEM HIDRÁULICA, SUBSTITUIÇÃO DO FILTRO DE CABINE, SUBSTITUIÇÃO DO FILTRO DE COMBUSTÍVEL, SUBSTITUIÇÃO DO FILTRO DE ÓLEO, VELAS DE IGNIÇÃO, TORQUES DE APERTO, FERRAMENTAS UTILIZADAS, INSTRUMENTOS DE MEDIÇÃO UTILIZADOS.
Alternador e motor de partida: ALTERNADOR VALEO 13,5V/90A, MOTOR DE PARTIDA VALEO 12V, com remoção, testes dos componentes, montagem, testes em bancada e instalação no veículo.

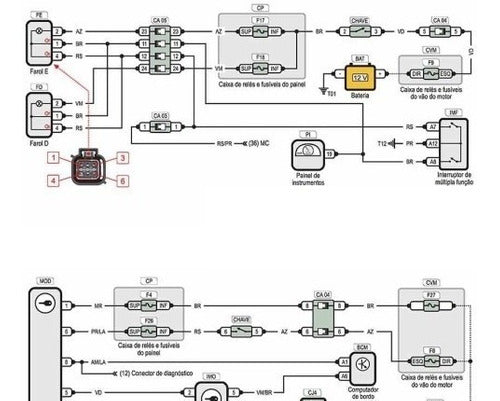

Sistemas elétricos: PROGRAMAÇÃO DE CHAVES COM O EQUIPAMENTO OBD MAP DA CHIPTRONIC, CAIXA DE RELÉS E FUSÍVEIS DO VÃO DO MOTOR (CVM), CAIXA DE RELÉS E FUSÍVEIS DO PAINEL (CP), COMPUTADOR DE BORDO (BCM), CONECTORES DE JUNÇÃO, CONECTORES AUXILIARES, PONTOS DE ATERRAMENTO, PAINEL DE INSTRUMENTOS, DIAGRAMA DO INTERRUPTOR DE MÚLTIPLA FUNÇÃO (IMF), ESPECIFICAÇÕES TÉCNICAS DAS LÂMPADAS, DIAGRAMA DOS FARÓIS ALTO E BAIXO.
Diagramas elétricos e injeção: DIAGRAMA DO IMOBILIZADOR, DIAGRAMA DO COMUTADOR DE IGNIÇÃO, ALTERNADOR E MOTOR DE PARTIDA 12V, DIAGRAMA DO DESEMBAÇADOR DO VIDRO TRASEIRO, DIAGRAMA DAS LUZES DE FREIO, DIAGRAMA DAS LUZES DE RÉ, DIAGRAMA DAS LUZES INDICADORAS DE DIREÇÃO E ADVERTÊNCIA, DIAGRAMA DA BUZINA, DIAGRAMA DO MÓDULO DO AIR BAG, DIAGRAMA DAS TRAVAS ELÉTRICAS E ALARME, DIAGRAMA DOS LIMPADORES E DO LAVADOR DO PÁRA-BRISA, DIAGRAMA DO AR-CONDICIONADO E DA VENTILAÇÃO INTERNA, DIAGRAMA DO ABS, DIAGRAMA DO SISTEMA DE ARREFECIMENTO, DIAGRAMA DO SISTEMA DE ÁUDIO, DIAGRAMA DAS LUZES INTERNAS E ILUMINAÇÃO, DIAGRAMA DOS VIDROS ELÉTRICOS, SISTEMA DE ALIMENTAÇÃO DE COMBUSTÍVEL, ESQUEMA DA INJEÇÃO ELETRÔNICA BOSCH ME 17.9.11.1, COMPONENTES E SUAS LOCALIZAÇÕES, DIAGRAMA ELÉTRICO DO CONECTOR DE DIAGNÓSTICO, PINAGEM DO MÓDULO DE COMANDO.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor KAPPA 1.0 Flex: 998 cm³, 3 cilindros em linha, 4 válvulas por cilindro.
- Potência do KAPPA 1.0: 80 cv a 6200 rpm (etanol) e 75 cv a 6200 rpm (gasolina).
- Torque máximo do KAPPA 1.0: 10,2 kgfm a 4500 rpm (etanol) e 9,4 kgfm a 4500 rpm (gasolina).
- Injeção eletrônica: BOSCH ME 17.9.11.1.
- Lubrificação: 5W30 com capacidade de 2,9 litros (com filtro).
- Sistema de arrefecimento: 4,7 litros com aprox. 55% aditivo e 45% de água.
- Válvula termostática: abertura entre 86°C e 90°C.
- Torque dos parafusos do cabeçote: (15 ± 1) + (90 ± 5)° + (120 ± 6)°.
Para Quem é Este Manual
Ferramenta essencial para quem faz manutenção de Hyundai: mecânicos, eletricistas automotivos, técnicos de diagnóstico e proprietários exigentes.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz torques de aperto do motor?
Sim, o material inclui tabela de torques com valores como bujão do cárter 44 ± 2 Nm, parafuso da árvore de manivelas 69 ± 3 Nm e parafusos do cabeçote em (15 ± 1) + (90 ± 5)° + (120 ± 6)°.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
