Manual de Serviço Dafra Riva 150

Especificações

Manual de Serviço Dafra Riva 150: 135 páginas em português com os procedimentos de reparo, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

• Folga de válvulas com motor frio: admissão 0,04 a 0,06 mm e escape 0,07 a 0,09 mm; vela NGK DR8EA com folga de 0,6 a 0,7 mm
• Tabela de torques completa de motor e chassi: vela 14 a 18 N·m, cabeçote/cilindro na carcaça 25 a 29 N·m, volante do motor 45 a 55 N·m, cubo da embreagem 40 a 46 N·m, eixo traseiro 50 a 80 N·m e válvula de sangria 5 a 7 N·m
• Motor 4T monocilíndrico OHC vertical de 149,4 cm³ (62 × 49,5 mm), taxa 9,2:1, 8,9 kW (12,1 cv) a 8.250 rpm e torque de 10,9 N·m a 6.600 rpm
• Tabela de torques genéricos por diâmetro de parafuso (M4 a M18), separando parafuso convencional e parafuso marcado 7

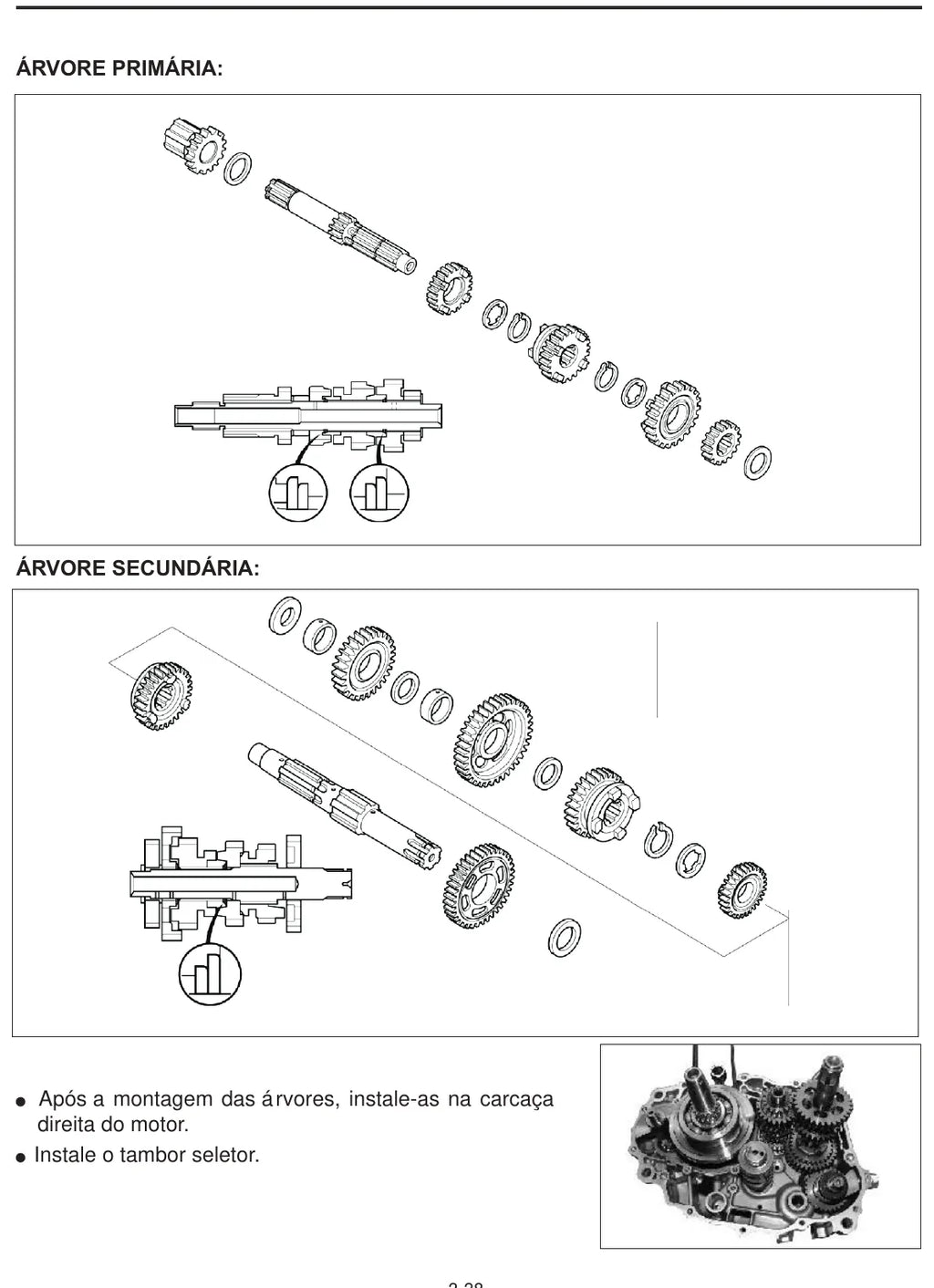

• Especificações de serviço com valor padrão e limite de uso para cabeçote, válvulas, cilindro/pistão, árvore de manivelas, embreagem e transmissão (compressão de 10 a 14 kg/cm², limite 8)
• Diagrama elétrico completo, esquemas de passagem de cabos e capítulo de diagnóstico de defeitos; carburador PYG22 com marcha lenta de 1.500 ± 150 rpm

O que este documento cobre

• Informações gerais

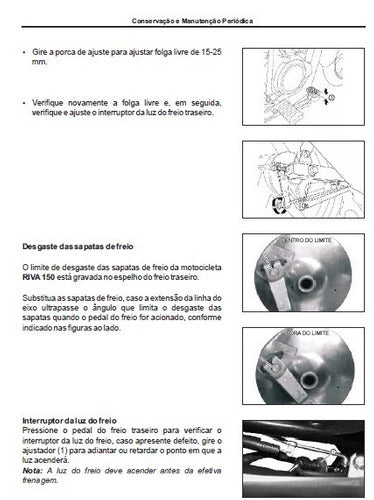

• Conservação e manutenção periódica

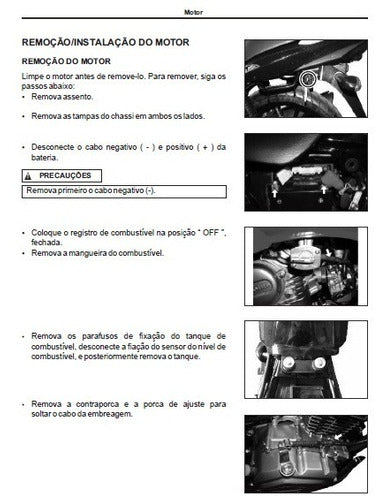

• Motor
• Sistema de combustível e lubrificante

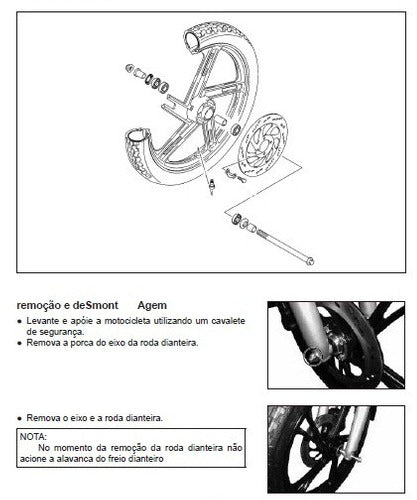

• Chassi
• Sistema elétrico
• Diagnóstico de defeitos
• Informações complementares
• Especificações técnicas gerais
• Especificações técnicas de serviço
• Tabela de torques
• Pontos de lubrificação

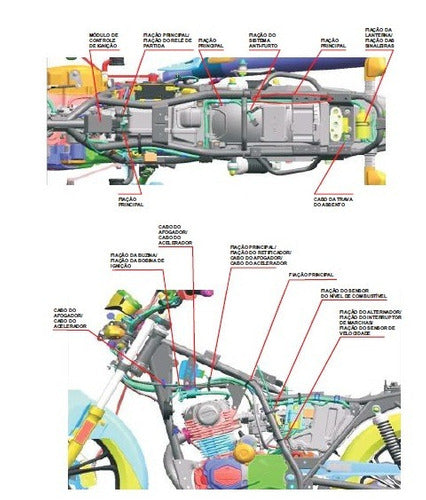

• Passagem de cabos e da fiação
• Tabela de manutenção preventiva

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Motocicleta Dafra Riva 150
• Manual de serviços Rev.01 — Dafra Motos da Amazônia, setembro de 2012

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Dafra Riva 150 — street utilitária de 149,4 cc, monocilíndrica 4T refrigerada a ar com carburador
• Produzida e comercializada no Brasil de 2012 a aproximadamente 2017
• 12,1 cv a 8.250 rpm e 1,11 kgf·m a 6.600 rpm, freio dianteiro a disco e traseiro a tambor
• Tanque de cerca de 13,3 L e óleo SAE 20W-50 API SG / JASO MA

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Referência técnica para não depender de vídeo de internet
• Especificações de ajuste que definem se a peça é reaproveitável
• Sequência correta de desmontagem, evitando dano na remontagem
• 135 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas de motocicleta, retíficas e motociclistas experientes que querem a referência do fabricante antes de mexer no motor.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 135 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
