Descrição
Manual de Serviço Automóvel GM Corsa Meriva Montana 1.4 Econoflex — publicação técnica oficial em formato PDF com 202 páginas em Português. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Cobre o motor 1.4L 8V Econoflex com sistema de injeção MULTEC H (X14YFLH), aplicável aos modelos Corsa C, Meriva e Montana. Inclui esquemas elétricos detalhados com pinagem completa da UCE, diagrama do sistema de vidros elétricos, tabela de fusíveis e relés com posição, amperagem e circuito identificado (posições J1 a M7), além de tabela de códigos de falhas via scanner (DTCs a partir do P0001) com descrição de cada código. Formato PDF pesquisável com índice navegável por sistema e procedimento.
Especificações do Manual
- Marca: GM / Chevrolet
- Modelos: Corsa, Meriva, Montana
- Motor: 1.4L 8V Econoflex – Sistema MULTEC H (X14YFLH)
- Páginas: 202
- Tamanho: 247 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motorização e Sistema de Injeção: Identificação e informações técnicas sobre os motores Econoflex, componentes do sistema de injeção, funções da UCE, sistema de injeção MULTEC H – X14YFLH, pinagem dos conectores da UCE do Corsa 1.4L 8V, central de injeção usada – é possível instalar?, luz de anomalias, conector de diagnose, processo de reconhecimento do combustível, início da aprendizagem, sistema de alimentação de combustível, relé principal da injeção (K20), relé de linha (+15), sistema de partida a frio, pequenas anomalias no sistema Flex.

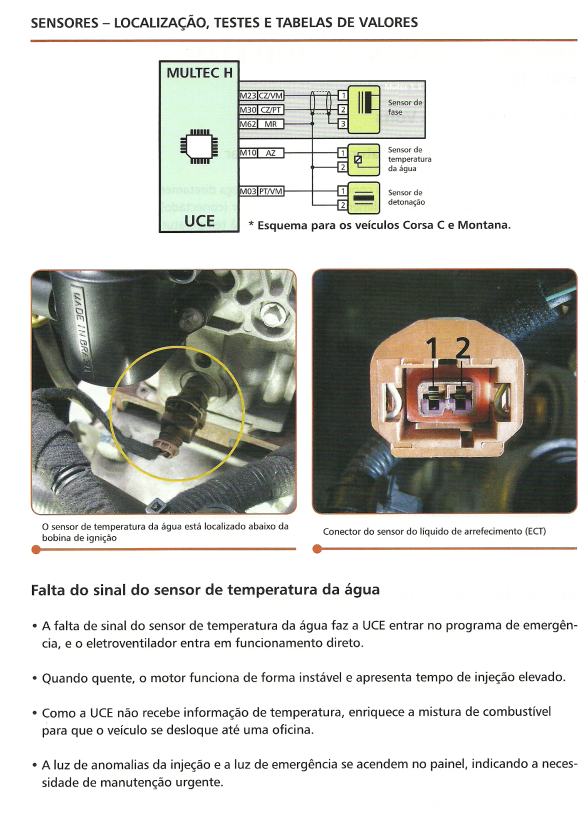

Sensores – Localização, Testes e Tabelas de Valores: Fornecimento de 5 Volts, sensor de temperatura da água (líquido de arrefecimento), sensor integrado de pressão do ar e temperatura do ar (MAP), sensor de temperatura do ar, sensor de rotação e PMS (CKP), sonda lambda aquecida, sensor de detonação (knock sensor), sensor de velocidade (VSS), sensor do pedal do acelerador, potenciômetro do pedal do acelerador – Sistema Multec H.
Atuadores – Testes e Tabelas de Valores: Corpo motorizado da borboleta – Sistema Multec H, ajuste básico do corpo de aceleração, eletroínjetores, módulo de ignição (bobina), eletroválvula de purga do canister, eletroventilador – acionamento, interruptor do pedal do freio.
Procedimentos e Reparos: Sistema imobilizador, UCE do motor – procedimento de troca e habilitação, chave/controle remoto – configuração e habilitação, trava das portas e alarme – segurança, acionamento dos vidros via controle (conforto), troca da bateria da chave, cópia da chave original, vidros elétricos – programação, sistema de conforto e alarme, alarme, ar condicionado, correia de acessórios – posição de montagem, troca da correia dentada – motor 1.4L de 8V, procedimentos e pontos de sincronismo da correia dentada, pontos de aterramento e localização dos chicotes elétricos (Novo Corsa C Sedan), posição dos chicotes elétricos no modelo Novo Corsa Sedan, posição dos chicotes elétricos no modelo Meriva, dicas de manutenção, valores de torques especificados (motor e agregados do motor).
Sistemas Elétricos e Diagnóstico: Central dos fusíveis e relés do Sistema Multec H sem BCM – Corsa C e Montana, central dos fusíveis e relés do Sistema Multec H com BCM – Meriva, painel de instrumentos – linha Corsa e Montana, diagnóstico via scanner – funções do aparelho, sistema de testes, códigos de falhas via scanner, esquemas elétricos.
Sistema de Freios: Especificações técnicas do Corsa / Montana.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Tabela completa de fusíveis e relés – posições J1 a M7 com amperagem e circuito correspondente
- Fusível L5 = 20A: bomba de combustível, injetores e válvula solenóide do canister
- Fusível K1 = 15A: sistema de gerenciamento eletrônico do motor
- Fusível M5 = 25A: iluminação externa

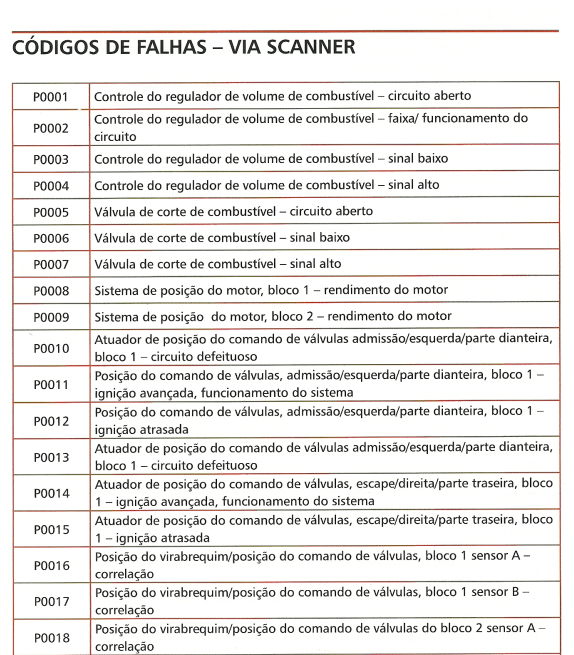

- Tabela de códigos de falhas via scanner: P0001 (controle regulador volume combustível – circuito aberto) até P0018 e demais DTCs, com descrição completa de cada falha
- Pinagem completa dos conectores da UCE do Corsa 1.4L 8V – Sistema Multec H com identificação de todos os terminais

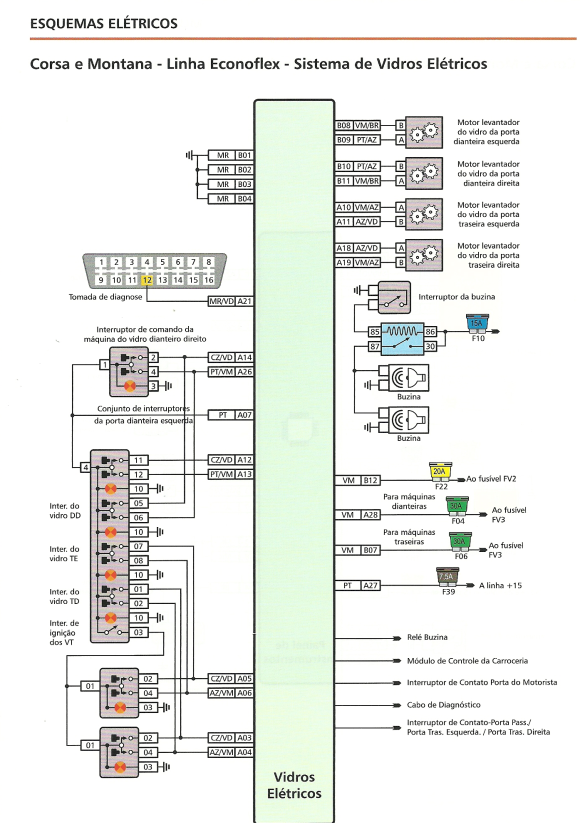

- Esquema elétrico do sistema de vidros elétricos – Corsa e Montana Linha Econoflex com identificação de motores, interruptores e fusíveis
Para Quem é Este Manual
Destinado a profissionais de manutenção automotiva, técnicos de injeção eletrônica e oficinas que trabalham com veículos GM e necessitam de especificações confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, consulte o Catálogo de Peças Corsa, o Manual de Reparações Meriva ou o Catálogo de Peças Montana.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui diagrama elétrico e tabela de fusíveis completa?
Sim, o manual traz esquemas elétricos do sistema de vidros elétricos e da UCE Multec H com pinagem de todos os conectores, além da tabela completa de fusíveis e relés (posições J1 a M7) e a tabela de códigos de falha via scanner com descrição de cada DTC.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
