Descrição
Manual de Serviço Moto Honda CG 150 Titan Mix / Fan — arquivo digital em PDF com 783 páginas em Português. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos completos.
Aplicável às versões CG150 Titan KS, ES, ESD e EX e CG150 Fan ES, ESi e ESDi, fabricadas entre 2009 e 2013. Inclui manual base (2009~2010) e sete suplementos com atualizações para cada variante e ano-modelo. Traz diagramas elétricos com identificação de cores de fios e conectores, procedimentos fotográficos de desmontagem do motor e tabelas de especificações com valores de torque e folgas. PDF pesquisável com índice navegável por capítulo.
Especificações do Manual
- Marca: Honda
- Modelo: CG 150 Titan Mix / Fan
- Tipo: Moto
- Variantes: Titan KS, ES, ESD, EX / Fan ES, ESi, ESDi
- Anos: 2009 a 2013
- Páginas: 783
- Tamanho: 23 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

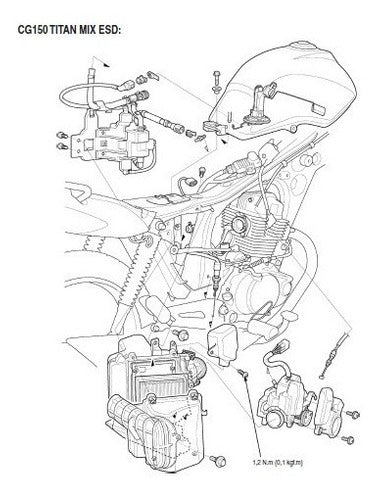

Motor: Informações gerais, características técnicas, sistema de lubrificação, sistema de alimentação PGM-FI (injeção de combustível programada), remoção e instalação do motor, cabeçote e válvulas, cilindro e pistão.
Transmissão e Componentes Internos: Embreagem, seletor de marchas, mecanismo do pedal de partida, engrenagem do balanceiro, alternador e embreagem de partida, árvore de manivelas, eixo do balanceiro e transmissão.

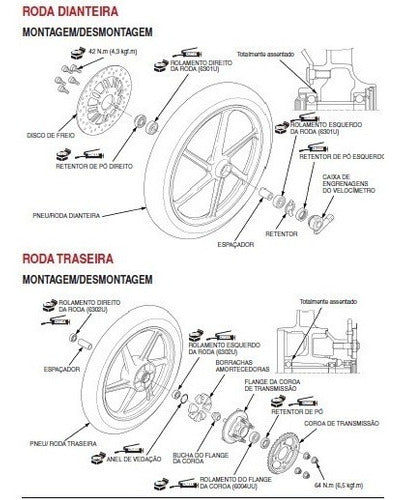

Chassi e Rodagem: Roda dianteira, freio, suspensão e direção, roda traseira, freio e suspensão, freio hidráulico (CG150 Titan ESD), agregados do chassi e sistema de escapamento.
Sistema Elétrico: Bateria e sistema de carga, sistema de ignição, partida elétrica (CG150 Titan ES e ESD), luzes, instrumentos e interruptores, diagramas elétricos completos.
Diagnóstico e Suplementos: Diagnose de defeitos, manutenção preventiva, suplementos específicos para CG150 Titan Mix KS/ES/ESD, Titan EX, Fan ESi e ESDi, além de campanhas de serviço e boletins técnicos (2009–2012).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

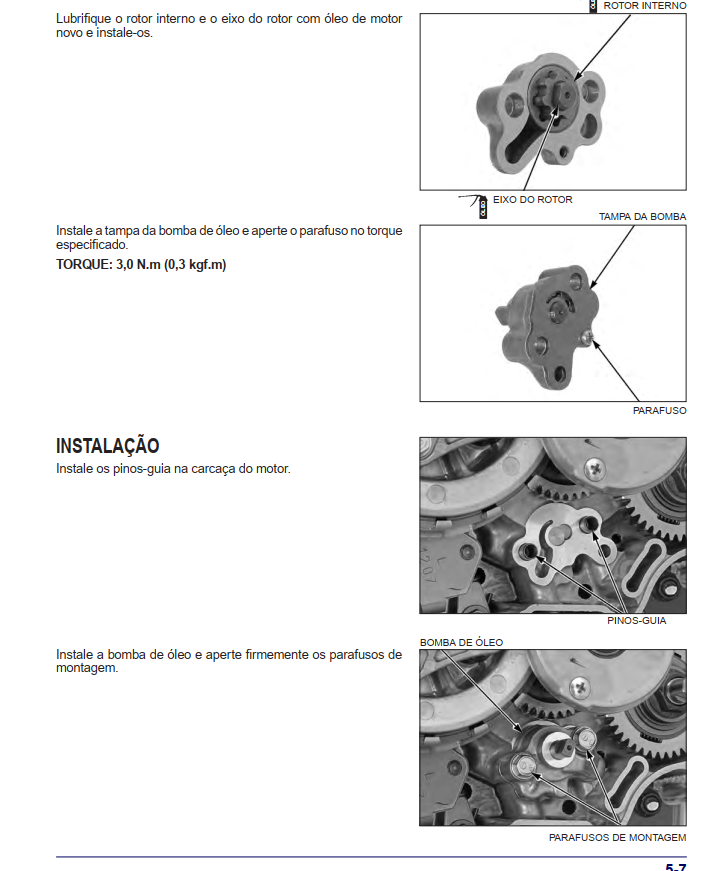

- Torque tampa da bomba de óleo: 3,0 N.m (0,3 kgf.m)

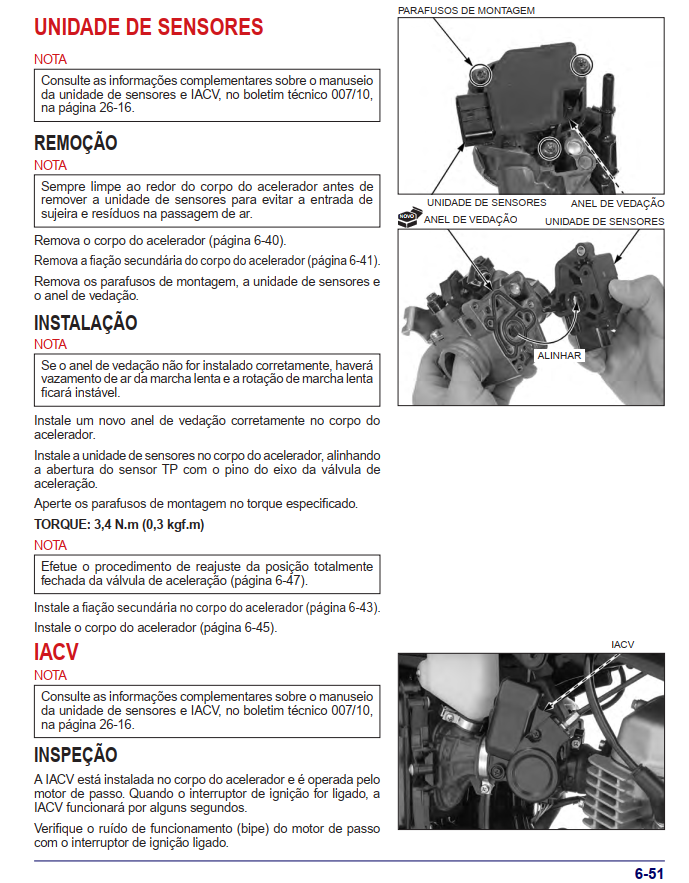

- Torque parafusos da unidade de sensores: 3,4 N.m (0,3 kgf.m)

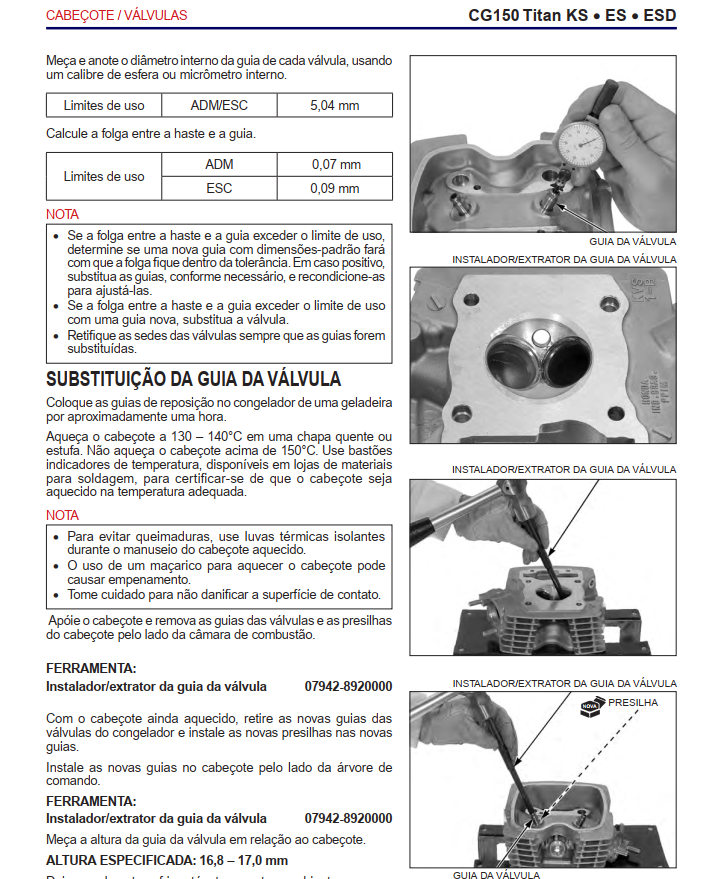

- Folga haste/guia da válvula de admissão: 0,07 mm
- Folga haste/guia da válvula de escape: 0,09 mm
- Altura da guia da válvula: 16,8 – 17,0 mm
- Bateria: 12V 4AH / Fusível principal: 15A / Fusível secundário: 10A
- Temperatura de aquecimento do cabeçote para troca de guias: 130–140°C
Para Quem é Este Manual
Indicado para mecânicos automotivos, oficinas especializadas em Honda, eletricistas automotivos e proprietários que realizam manutenção própria e precisam de procedimentos verificados.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual traz torques específicos do motor CG150?
Sim, inclui valores de torque detalhados. Exemplos: tampa da bomba de óleo a 3,0 N.m e parafusos da unidade de sensores a 3,4 N.m, além de folgas de válvulas e especificações de montagem.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original, incluindo sete suplementos para todas as variantes produzidas entre 2009 e 2013.
