Descrição

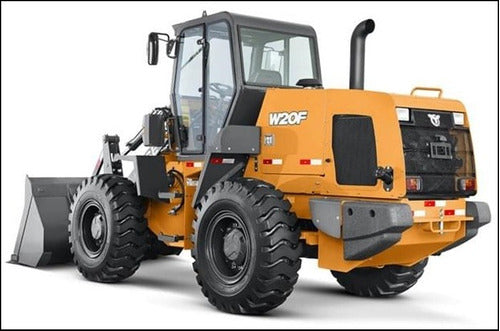

Manual de Serviço Carregadeira CASE W20F — manual técnico em PDF com 721 páginas em PORTUGUES. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Referência oficial: 48096011, com data visível de 13/02/2017. O manual traz conteúdo técnico para a CASE W20F com seções detalhadas de transmissão mecânica, transmissão Powershift, eixos, freios, direção, sistemas hidráulicos, sistemas elétricos e controle de clima da cabine. Os prints mostram tabelas completas de torque, especificações da transmissão automática e conversor de torque, além de ilustrações passo a passo de desmontagem e montagem de componentes como diferencial e conjuntos mecânicos. Também há indicação de versões W20F modelo com fertilizante, Tier 3, e W20F modelo padrão, Tier 3. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CASE
- Modelo: W20F
- Tipo: Carregadeira
- Páginas: 721
- Tamanho: 65,6 MB
- Idioma: PORTUGUES
- Formato: PDF Pesquisável
- Referência: 48096011
- Anos: 2017
- Variantes: W20F modelo com fertilizante, Tier 3 / W20F modelo padrão, Tier 3
Procedimentos e Sistemas Cobertos
Introdução e motor: Introdução, Motor, [10.001] Motor e cárter, [10.102] Bandeja e tampas, [10.202] Purificadores de ar e linhas, [10.216] Tanques de combustível, [10.400] Sistema de resfriamento do motor.
Transmissão e eixos: Transmissão, [21.114] Transmissão mecânica, [21.113] Transmissão Powershift, [21.135] Controles externos da transmissão Powershift, [21.155] Componentes internos da transmissão Powershift, Sistema do eixo dianteiro, [25.100] Eixo dianteiro motriz, [25.102] Conjunto da engrenagem cônica e diferencial, [25.108] Conjunto do cubo do acionamento final, juntas da direção e eixos, Sistema do eixo traseiro, [27.100] Eixo propulsor traseiro motriz, [27.106] Conjunto da engrenagem cônica traseira e diferencial, [27.120] Acionamentos final e planetário, [27.124] Acionamento final, junta de direção e semi-eixo.
Hidráulico, freios e direção: Acionamento hidrostático, [29.204] Arrefecedor - tanque - linhas - derivação, [29.218] Bomba e componentes do motor, Freios e controles, [33.202] Freios de serviço hidráulicos, [33.110] Freio de estacionamento ou trava de estacionamento, Sistemas hidráulicos, [35.000] Sistemas hidráulicos, [35.102] Válvulas de controle da bomba, [35.106] Bomba de deslocamento variável, [35.300] Reservatório, arrefecedor e filtros, [35.359] Válvula de controle principal, [35.204] Válvula de controle remoto, [35.701] Sistema hidráulico do braço da pá carregadeira dianteira, [35.736] Sistema hidráulico da lança, Direção, [41.200] Componentes de controle hidráulico, [41.206] Bomba, [41.216] Cilindros, [41.101] Controle da direção.
Estrutura, rodas, cabine e elétrica: Estruturas e lastro, [39.100] Estrutura, Rodas, [44.520] Rodas traseiras, [44.511] Rodas dianteiras, Controle de clima da cabine, [50.104] Ventilação, [50.200] Ar-condicionado, Sistemas elétricos, [55.000] Sistema elétrico, [55.525] Controles do motor da cabine, [55.201] Sistema de partida do motor, [55.301] Alternador.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Conexão de rosca do tubo 1/8-27: 13 N·m (10 lb ft)
- Conexão de rosca do tubo 1/2-14: 41 N·m (30 lb ft)
- Conexão de rosca do tubo 3/4-14: 54 N·m (40 lb ft)
- Parafusos classe 8.8 M8: 23 a 26 N·m
- Parafusos classe 10.9 M10: 65 a 74 N·m
- Conexão de dilatação de 37 graus -12: 107 a 119 N·m
- Temperatura do fluido na saída do conversor: 82,3 a 93,3 °C (180 a 200 °F)
- Pressão mínima de operação: 172,4 kPa (25 psi) a 2000 RPM; pressão máxima de saída: 482,6 kPa (70 psi)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CASE, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças W20F.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, cada seção apresenta as especificações técnicas necessárias para executar ajustes e montagens corretas.
O manual traz tabela de torque e dados da transmissão Powershift?
Sim. Os prints mostram torques de conexões hidráulicas, parafusos classe 8.8 e 10.9, além de dados da transmissão Powershift, como temperatura do fluido na saída do conversor de 82,3 a 93,3 °C e pressão máxima de saída de 482,6 kPa.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
