Descrição
Manual de Serviço Escavadeira Case CX 220 — arquivo PDF com 714 páginas em Português, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

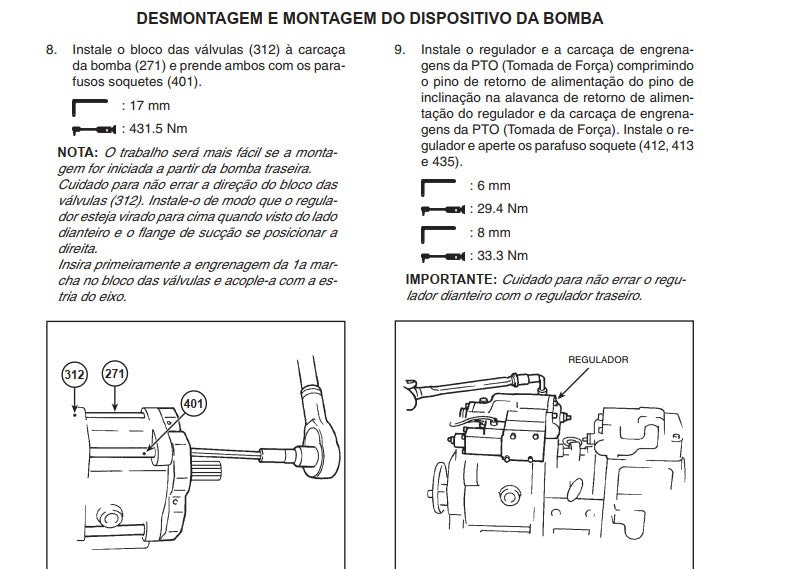

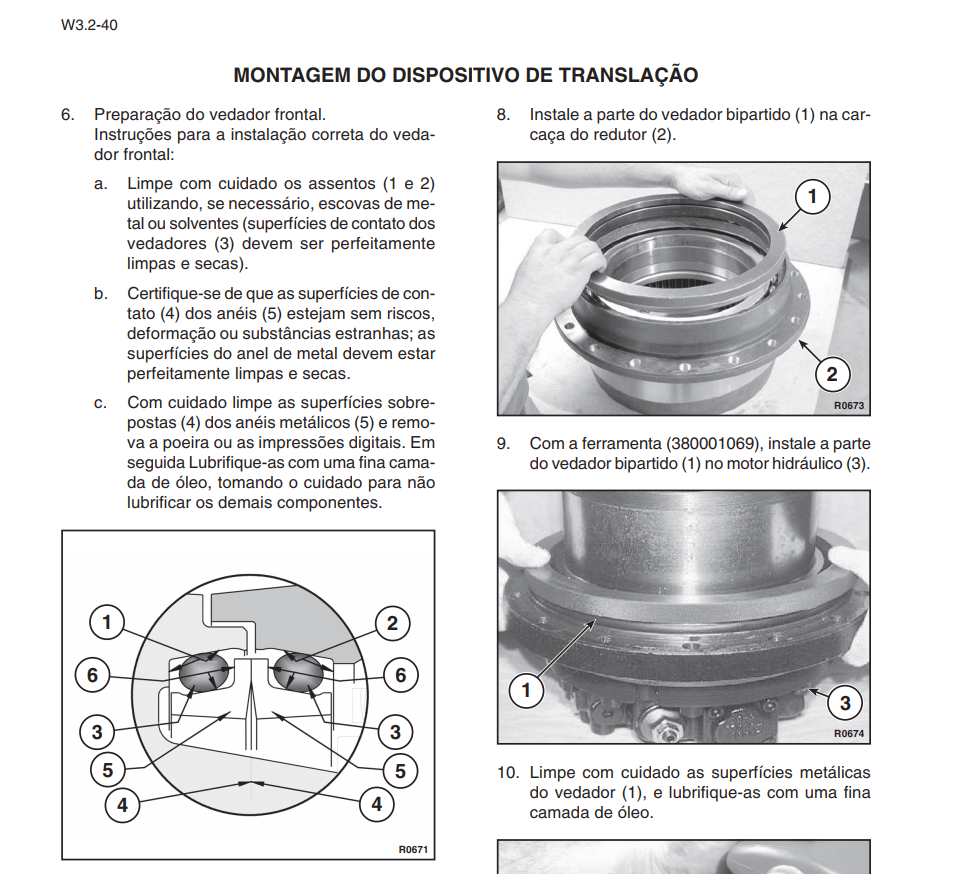

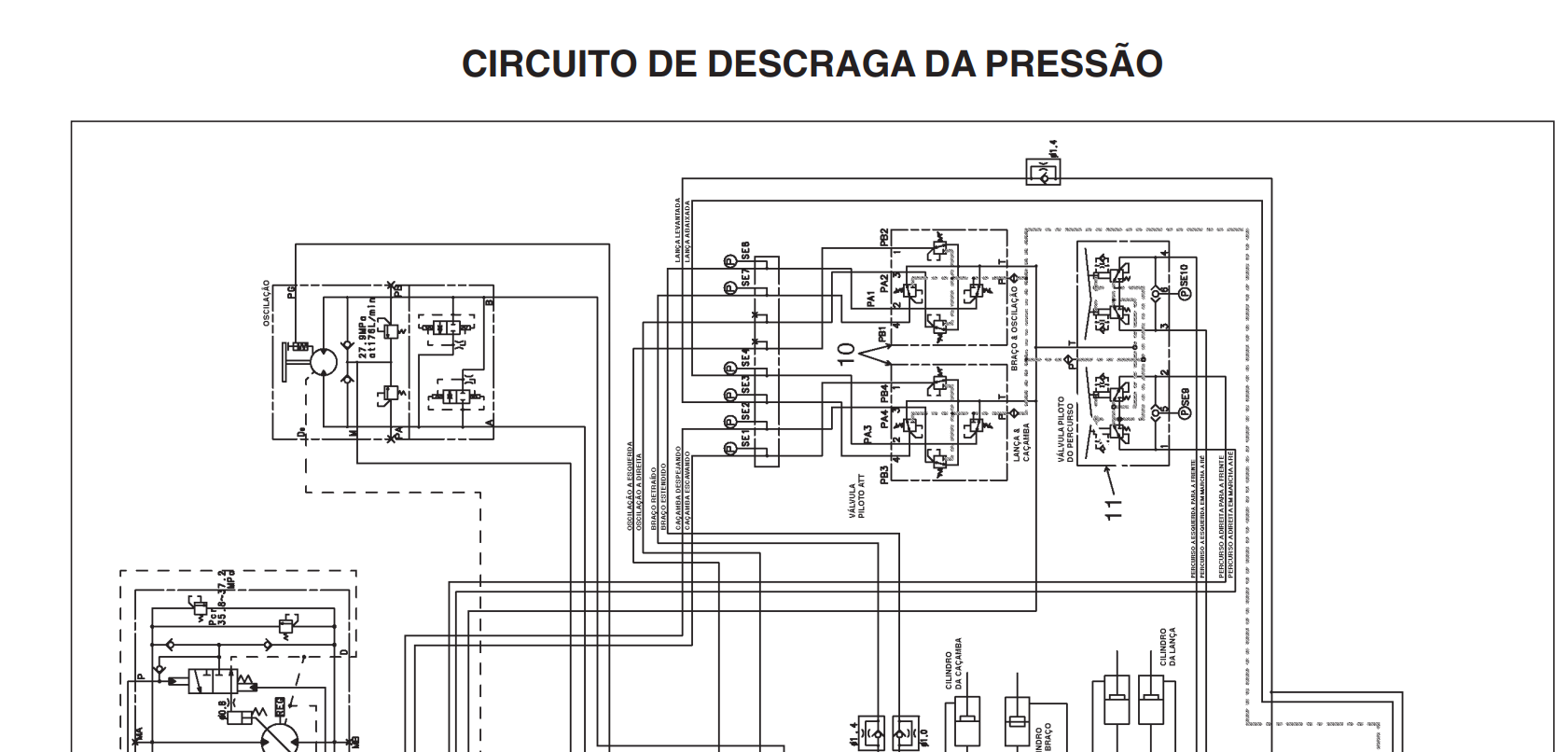

Inclui diagrama elétrico completo com tabela de pinagem dos conectores do Mechatro (CN36F e CN37F), esquemas hidráulicos do circuito de descarga da pressão e controle constante do fluxo em espera das bombas P1 e P2. O manual traz procedimentos ilustrados com fotos passo a passo, como a montagem do dispositivo de translação com uso de ferramentas especiais. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Case
- Modelo: CX 220
- Tipo: Escavadeira Hidráulica
- Páginas: 714
- Tamanho: 38 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Geral, partida, operação, parada, manutenção, movimentação e transporte, motor, sistema elétrico, sistema hidráulico e ferramentas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Bomba hidráulica principal: 27.9 MPa a 176 L/min
- Sensor de pressão da bomba P1: sinal de 0.5–4.5V
- Sensor de pressão da bomba P2: sinal de 0.5–4.5V
- Potenciômetro de aceleração: sinal de 0.5–4.5V
- Sensor de nível de combustível: 670/1140 Ω
- Pinagem completa dos conectores CN36F (22 pinos) e CN37F do Mechatro
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Case, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CX 220.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, cada seção apresenta as especificações técnicas necessárias para executar ajustes e montagens corretas.
O manual inclui diagramas hidráulicos e pinagem do Mechatro?
Sim, contém esquemas hidráulicos completos dos circuitos de pressão e fluxo, além da tabela de pinagem dos conectores CN36F e CN37F com níveis de sinal de cada sensor.
Preciso do catálogo de peças também?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
