Descrição

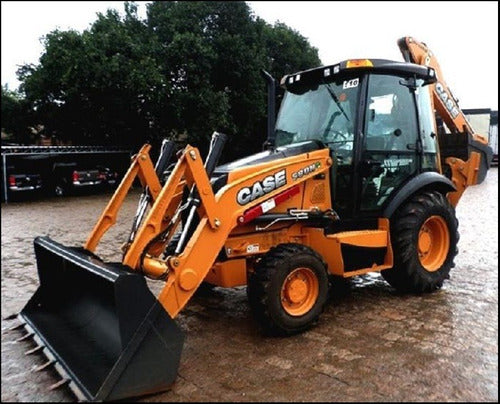

Manual de Serviço Retroescavadeira Case 580N — publicação técnica oficial em formato PDF com 2112 páginas em Português. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: 84578776-DRAFT 13/12/2011. Documento completo em português com diagramas elétricos detalhados mostrando identificação de circuitos, cavidades e códigos de cores. Inclui tabelas extensas de torques de aperto para todos os tamanhos de parafusos, procedimentos ilustrados de sistemas hidráulicos, transmissão Powershift e Power Shuttle, e vistas explodidas de componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Case
- Modelo: 580N
- Tipo: Retroescavadeira
- Páginas: 2112
- Tamanho: 254 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 84578776-DRAFT 13/12/2011
- Anos: 13/12/2011
Procedimentos e Sistemas Cobertos
Sistemas Hidráulicos, Pneumáticos, Elétricos e Eletrônicos: Sistema de alimentação hidráulica principal, sistema de alimentação hidráulica secundário, sistema de energia elétrica, código de falha.
Motor e TDF Dentro: Motor, sistema de combustível e injeção, sistema de escape, sistema de arrefecimento do motor, sistema de partida.
Transmissão: Transmissão Power Shuttle, transmissão Powershift.
Eixos, Freios e Direção: Eixo dianteiro, eixo traseiro, direção hidráulico, freio de serviço hidráulico, freio de estacionamento mecânica, rodas e esteiras.
Estrutura e Cabine: Estrutura primária, proteção, controles e assento do usuário, plataforma do usuário, controle ambiental sistema de ar condicionado.
Ferramentas e Engate: Posicionamento da estrutura, estabilização operacional, posicionamento das ferramentas, lança elevação e extensão, braço de escavação elevação e extensão, acessório da ferramenta do braço inclinação, escavação ferramentas não articuladas, transporte ferramentas articuladas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafusos 1/4 in: 12-15 Nm (108-132 lb-in)
- Torque parafusos 1/2 in: 108-130 Nm (80-96 lb-ft)
- Torque parafusos 5/8 in: 203-244 Nm (150-180 lb-ft)
- Torque parafusos 1 in: 787-944 Nm (580-836 lb-ft)
- Torque parafusos 1-1/2 in: 2531-2983 Nm (1840-2200 lb-ft)
- Torque bloco de porta: 50-54 N·m (37-40 lb-ft)
- Torque válvula de controle: 15-16 N·m (10-12 lb-ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Case e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 580N.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz tabelas completas de torques?
Sim, inclui tabelas extensas de torques de aperto para todos os tamanhos de parafusos. Exemplo: parafusos 1/2 in: 108-130 Nm, parafusos 5/8 in: 203-244 Nm, parafusos 1 in: 787-944 Nm.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
