Descrição
Especificações
O Manual de Serviço Volvo P2820D é o documento técnico em PDF, com 2.725 páginas em inglês, que reúne os procedimentos de oficina da vibroacabadora de asfalto Volvo P2820D. São 1.063 documentos de serviço organizados em 10 grupos, do motor ao sistema hidráulico, com descrição de funcionamento, especificações, diagnóstico, rotinas de remoção e instalação, ajustes e manutenção periódica.
Cobre os números de série Hameln 740000 a 740071. Confira com a plaqueta antes de comprar.
Destaques deste material
- 53 diagramas elétricos, além da descrição e da medição dos componentes elétricos.

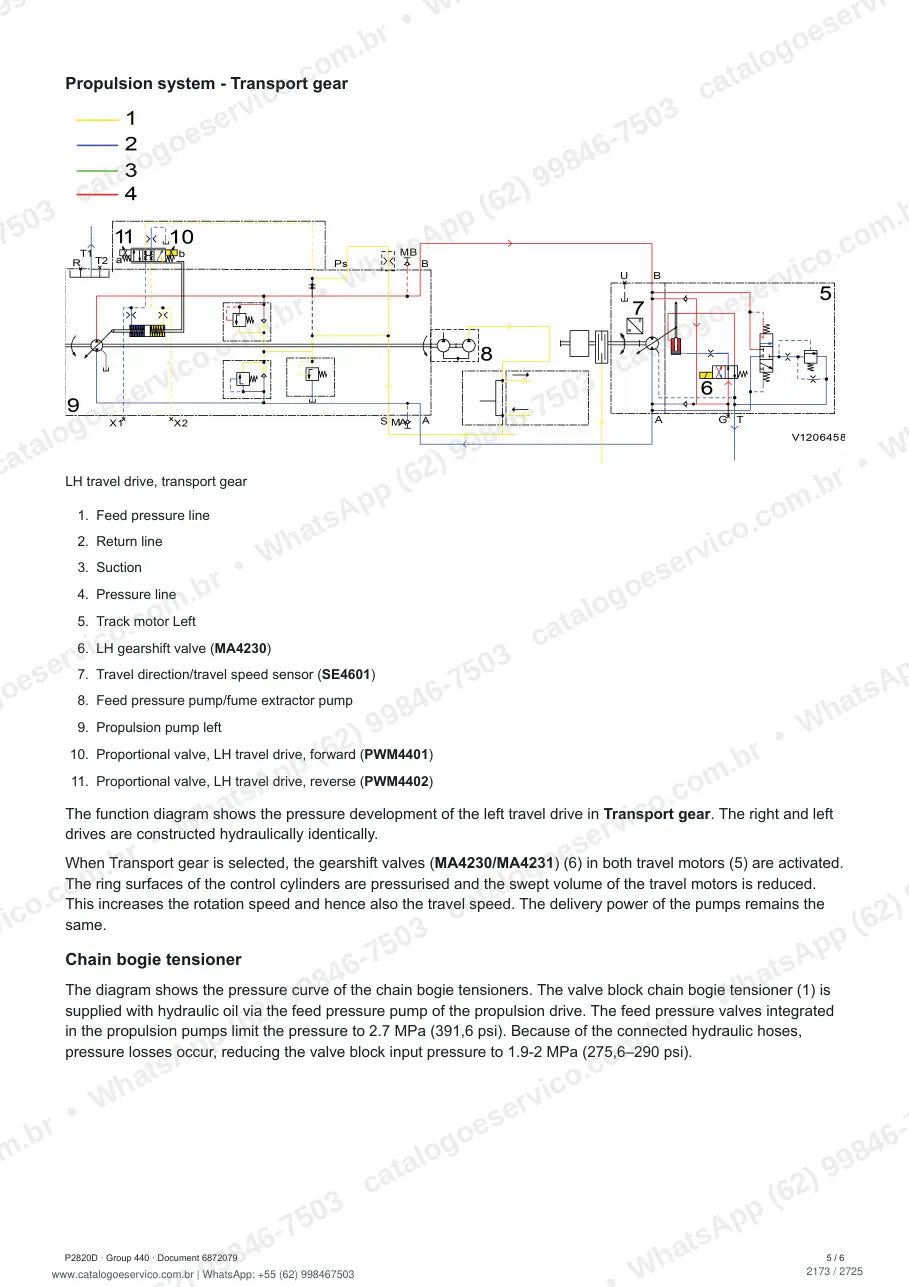

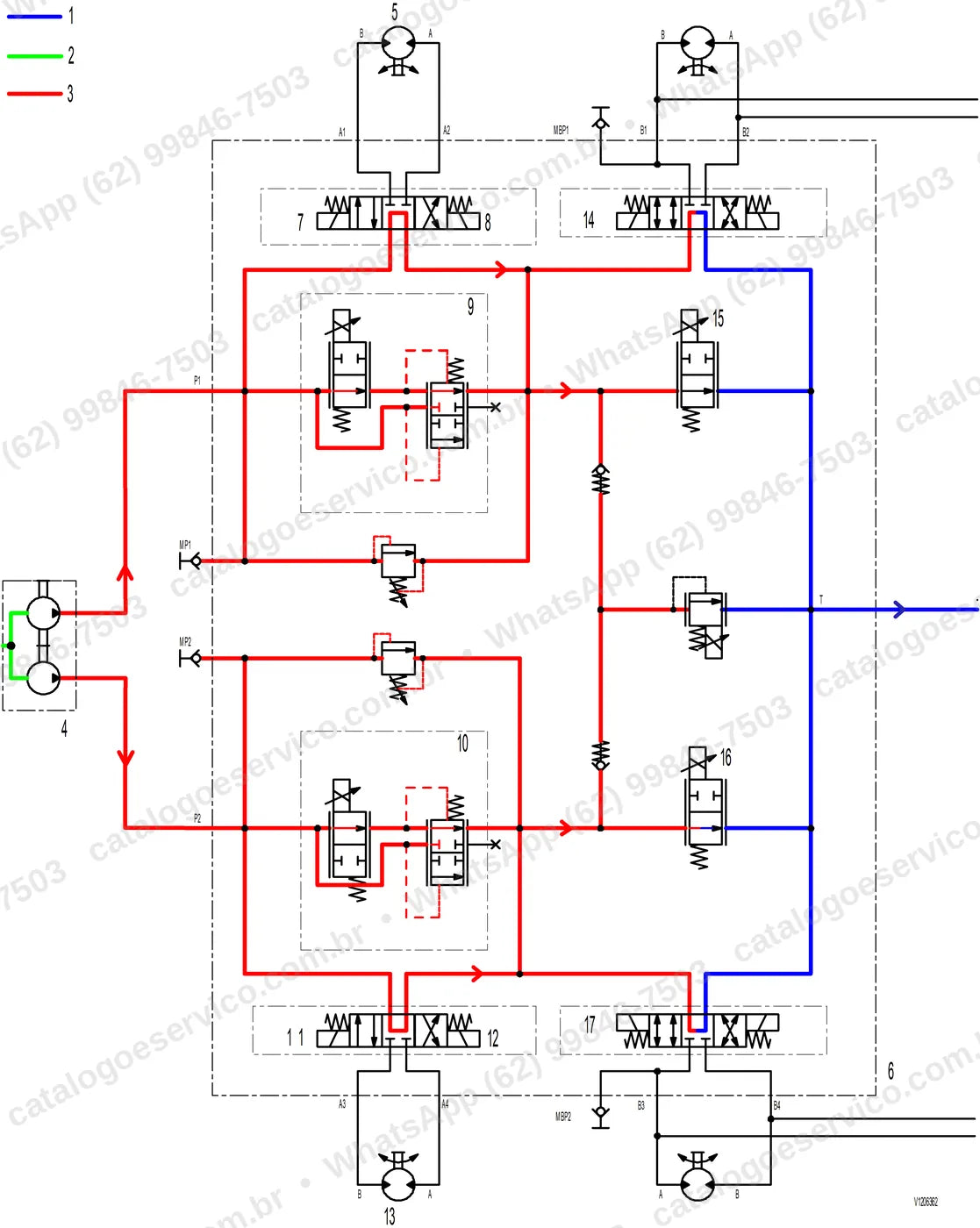

- 8 diagramas hidráulicos para seguir o circuito na hora do diagnóstico.
- 1 documento de códigos de erro, com causa provável e o que verificar.
- 1 roteiro de diagnóstico (troubleshooting).
- 209 procedimentos de remoção, instalação, troca e revisão de componentes.
- 41 procedimentos de regulagem e calibração.
- Plano de manutenção com intervalos de 10, 500, 1.000, 2.000, 3.000, 4.000 e 6.000 horas.
O que este manual cobre
Os grupos de serviço, na ordem do manual:
- Informações gerais e segurança: 358 documentos.
- Manutenção, padrões e serviço: 95 documentos, como substituição do filtro de retorno do óleo hidráulico; troca do óleo da caixa de engrenagens de translação; verificação da tensão da correia do gerador.

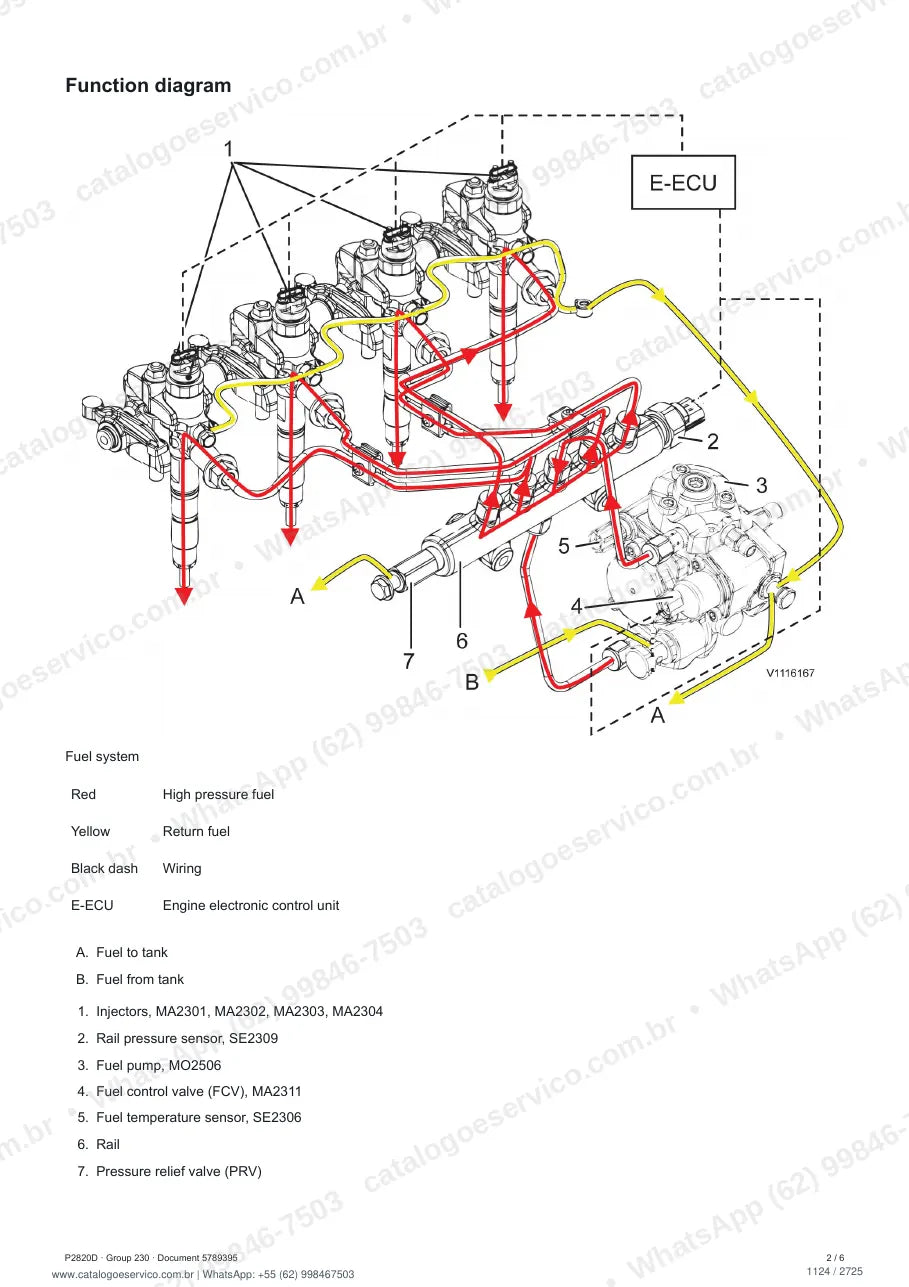

- Motor e equipamentos: 78 documentos, como descrição do sistema de lubrificação; instalação do tanque de expansão; especificações do motor.
- Sistema elétrico, alertas e instrumentos: 279 documentos, como especificações da GPMECU; substituição da placa de circuito impresso do painel da mesa.
- Transmissão de potência: 20 documentos, como verificação e ajuste da posição zero mecânica da bomba de propulsão; especificações da caixa de engrenagens de translação; descrição do sistema de propulsão.
- Freios: 3 documentos, como especificações do freio; descrição do sistema de freio.
- Direção: 2 documentos, como calibração do potenciômetro da direção.
- Chassi, suspensão e rodas/esteiras: 25 documentos, como remoção da roda-guia dianteira; remoção do raspador de pista; instalação da garra da sapata da esteira.
- Cabine e carroceria: 5 documentos, como especificações da capota; descrição do sistema de elevação da capota; especificações do cilindro da capota.
- Sistema hidráulico e implementos: 198 documentos, como instalação da bomba do socador; remoção da chapa de piso da esteira transportadora; ajuste do gerador.
Por que vale a pena
- A sequência de desmontagem e montagem é a da fábrica, com torques, folgas e valores de ajuste: o reparo segue o padrão da Volvo.
- O diagnóstico parte do sintoma e leva ao componente, o que corta horas de máquina parada.
- Os intervalos de manutenção e as capacidades de fluido ficam à mão para montar o plano preventivo.
Para quem é
Usinas de asfalto, empresas de pavimentação e técnicos que mantêm vibroacabadoras Volvo em campo.
Perguntas frequentes
Em que idioma está o manual?
Em inglês, com a nomenclatura original da Volvo. Como o PDF tem texto real, dá para copiar trechos para um tradutor quando precisar.
Serve para a minha máquina?
Confira o modelo e o número de série na plaqueta. Se ficar em dúvida, mande a foto da plaqueta no WhatsApp.
Dá para pesquisar dentro do PDF?
Sim. O arquivo é pesquisável: busque pelo nome do componente, do sistema ou pelo código do sensor.
Vocês emitem nota fiscal?
Emitimos, sim: todas as vendas saem com nota fiscal.
Como recebo o arquivo?
Você recebe um link para baixar o PDF; não há envio físico.
Posso usar em mais de um dispositivo?
Pode: o mesmo arquivo pode ficar no notebook, no tablet e no celular.
