Descrição
Reduza paradas e retrabalho com o Manual de Serviço Volvo - L50C - Carregadeira. São 564 páginas dedicadas à máquina e mais 136 páginas específicas de motor, totalizando 700 páginas em PDF, em Inglês, com procedimentos completos para técnicos, mecânicos e oficinas que trabalham com essa carregadeira.
O material cobre desde sistemas hidráulicos e hidrostáticos até diagramas elétricos e verificações de pressão, com dados reais de fábrica para cada etapa de diagnóstico e reparo. Além do manual principal da carregadeira, o conjunto inclui documentação dedicada aos motores D42, D45, TD42 e TD45, ampliando a cobertura técnica para diferentes configurações da L50C.
Especificações do documento:
Formato: PDF
Páginas: 564 (máquina) + 136 (motor)
Tamanho: 260 MB + 23 MB
Idioma: Inglês
Aplicação: Carregadeira Volvo L50C
Motor: D42, D45, TD42, TD45
Sistema hidráulico e hidrostático com diagramas completos

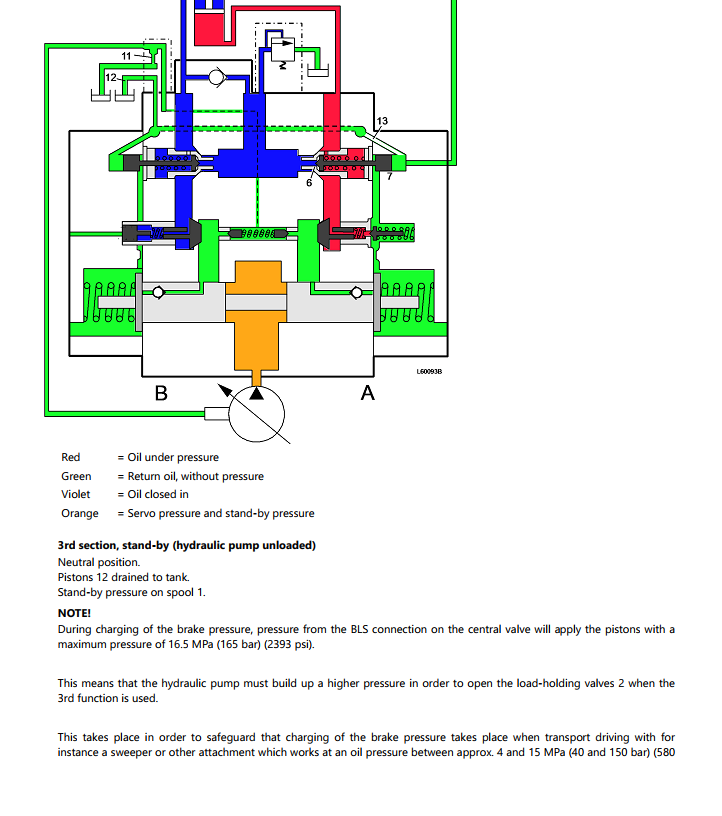

O Manual de Serviço Volvo - L50C - Carregadeira traz diagramas hidráulicos coloridos e detalhados, identificando circuitos de óleo sob pressão, retorno, servo pressão e óleo confinado. O técnico localiza rapidamente cada componente no sistema, incluindo válvulas de retenção de carga, pistões e válvulas de choque.

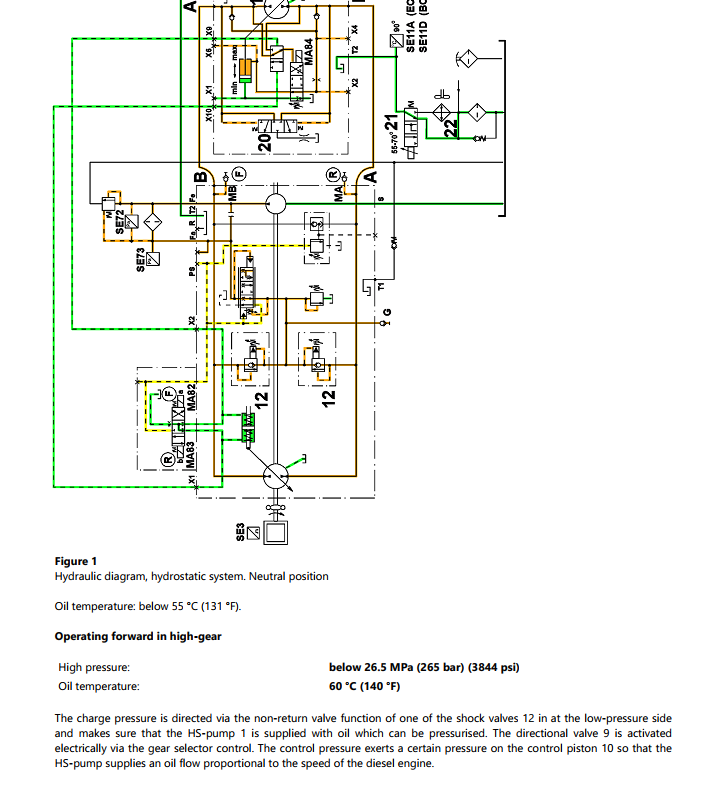

O sistema hidrostático de transmissão é documentado com parâmetros reais de operação, como pressão máxima de 26,5 MPa (265 bar) em marcha alta e temperatura de óleo de 60 °C. Para o sistema de freio, o manual detalha a pressão de carregamento via conexão BLS na válvula central, com limite máximo de 16,5 MPa (165 bar). São dados essenciais para diagnósticos precisos e ajustes corretos em campo ou oficina.
Verificações de pressão e procedimentos de ajuste

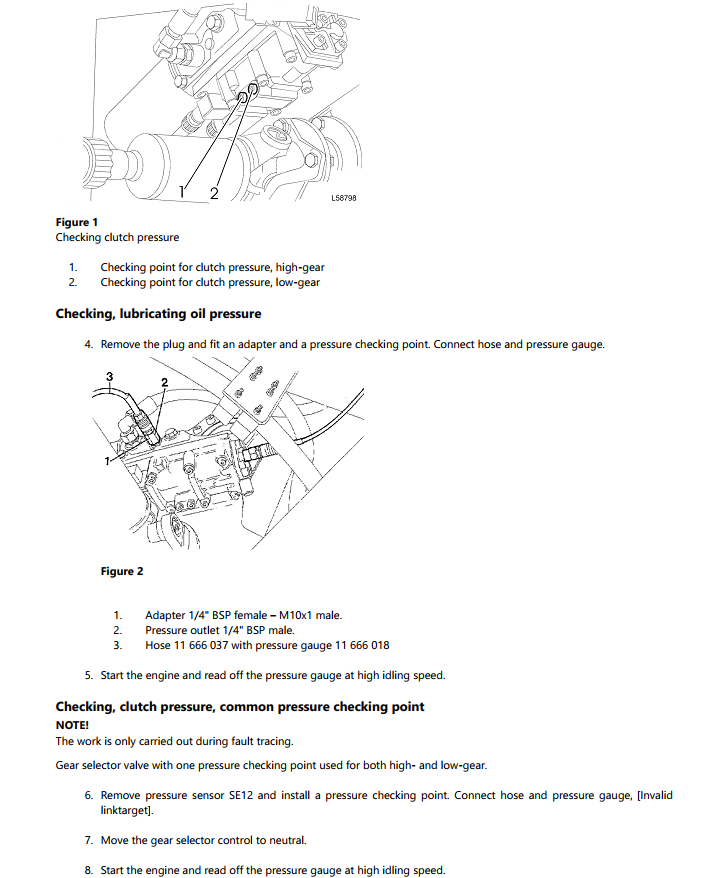

O manual apresenta procedimentos passo a passo para verificação de pressões críticas da carregadeira. O conteúdo inclui checagem de pressão da embreagem em marcha alta e baixa, verificação de pressão de óleo lubrificante com adaptadores específicos, e teste de pressão no ponto comum de verificação da válvula seletora de marcha. Cada procedimento indica ferramentas necessárias, pontos de conexão e leituras esperadas.

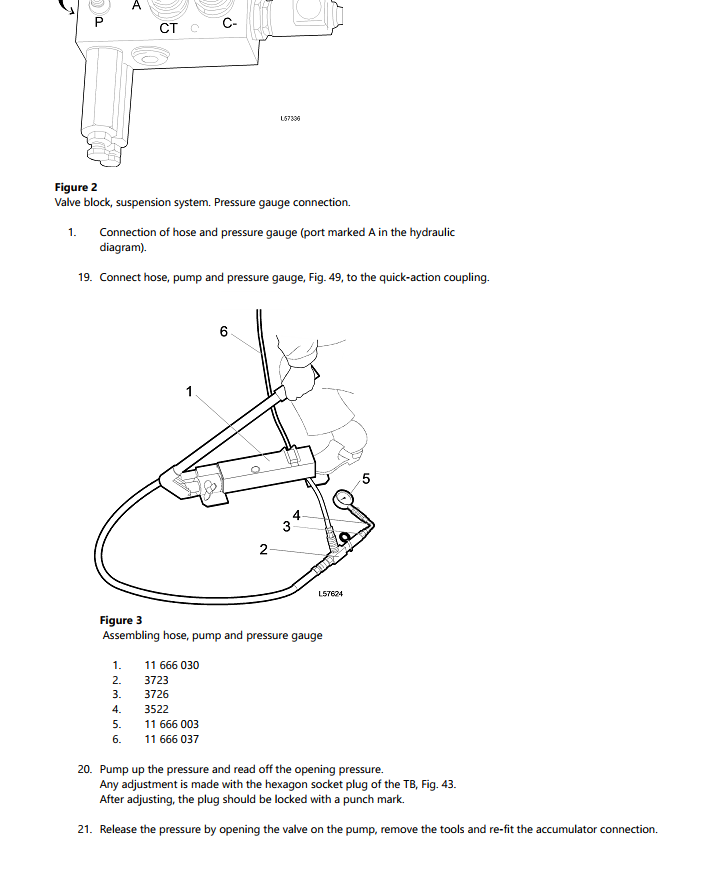

Para o sistema de suspensão, o material orienta a montagem de mangueira, bomba e manômetro no bloco de válvulas, com instruções de ajuste via bujão sextavado e travamento com marca de punção. Esse nível de detalhe evita erros e garante conformidade com as especificações originais Volvo.
Diagramas elétricos e controle eletrônico

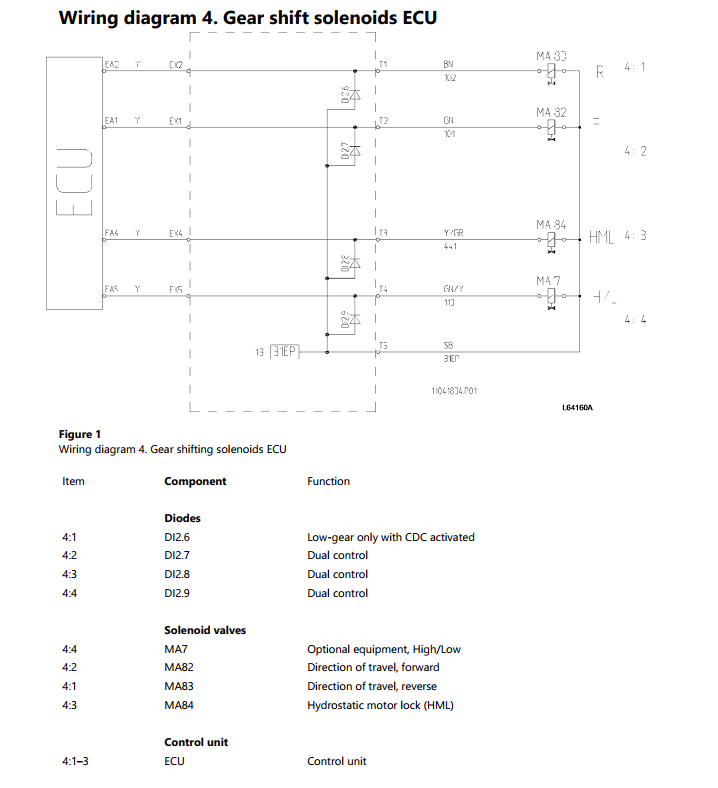

A seção elétrica do Manual de Serviço Volvo L50C inclui diagramas de fiação completos, como o circuito dos solenoides de troca de marcha controlados pela ECU. O técnico encontra identificação de cada componente com sua função específica, incluindo válvulas solenoides MA7, MA82, MA83 e MA84, responsáveis pelo controle de direção de deslocamento, seleção de marcha e bloqueio hidrostático do motor (HML).
Os diagramas também detalham diodos de controle e suas funções no sistema, permitindo rastreamento de falhas elétricas com precisão. Esse conteúdo é indispensável para diagnósticos envolvendo a unidade de controle eletrônico e os atuadores do sistema de transmissão.
O que você encontra neste manual
- Diagramas hidráulicos coloridos com identificação de circuitos de pressão, retorno e servo pressão do sistema completo
- Procedimentos de verificação de pressão da embreagem, óleo lubrificante e sistema de suspensão com ferramentas e valores de referência
- Diagramas elétricos detalhados incluindo circuito da ECU, solenoides de troca de marcha e diodos de controle
- Especificações de torque, ajustes e calibração para todos os sistemas da máquina
- Manual de motor dedicado aos modelos D42, D45, TD42 e TD45 com parâmetros técnicos completos
- Instruções passo a passo de desmontagem e montagem com sequências técnicas padronizadas
Confira outros manuais de serviço Volvo disponíveis
Veja também o catálogo de peças Volvo L50C relacionado
Tenha acesso a dados técnicos oficiais da Volvo e execute cada intervenção na L50C com segurança e precisão de fábrica.
