O Manual de Serviço Volvo EC500F (HR5, L3, L5, LR3, LR5) é o documento técnico em PDF, com 4.031 a 5.811 páginas em inglês, que traz os procedimentos de oficina da escavadeira hidráulica Volvo EC500F. Na versão mais completa são 1.584 documentos de serviço organizados em 8 grupos, do motor ao sistema hidráulico, com descrição de funcionamento, especificações, diagnóstico, rotinas de remoção e instalação, ajustes e manutenção periódica.
O anúncio traz 5 versões, cada uma com o seu PDF: EC500F HR5 (4.251 páginas); EC500F L3 (4.256 páginas); EC500F L5 (5.811 páginas); EC500F LR3 (4.031 páginas); EC500F LR5 (5.601 páginas). Escolha a versão pela plaqueta da máquina.
A versão EC500F L5 cobre os números de série Changwon 410011 a 410413. Confira com a plaqueta antes de comprar.
Destaques deste material

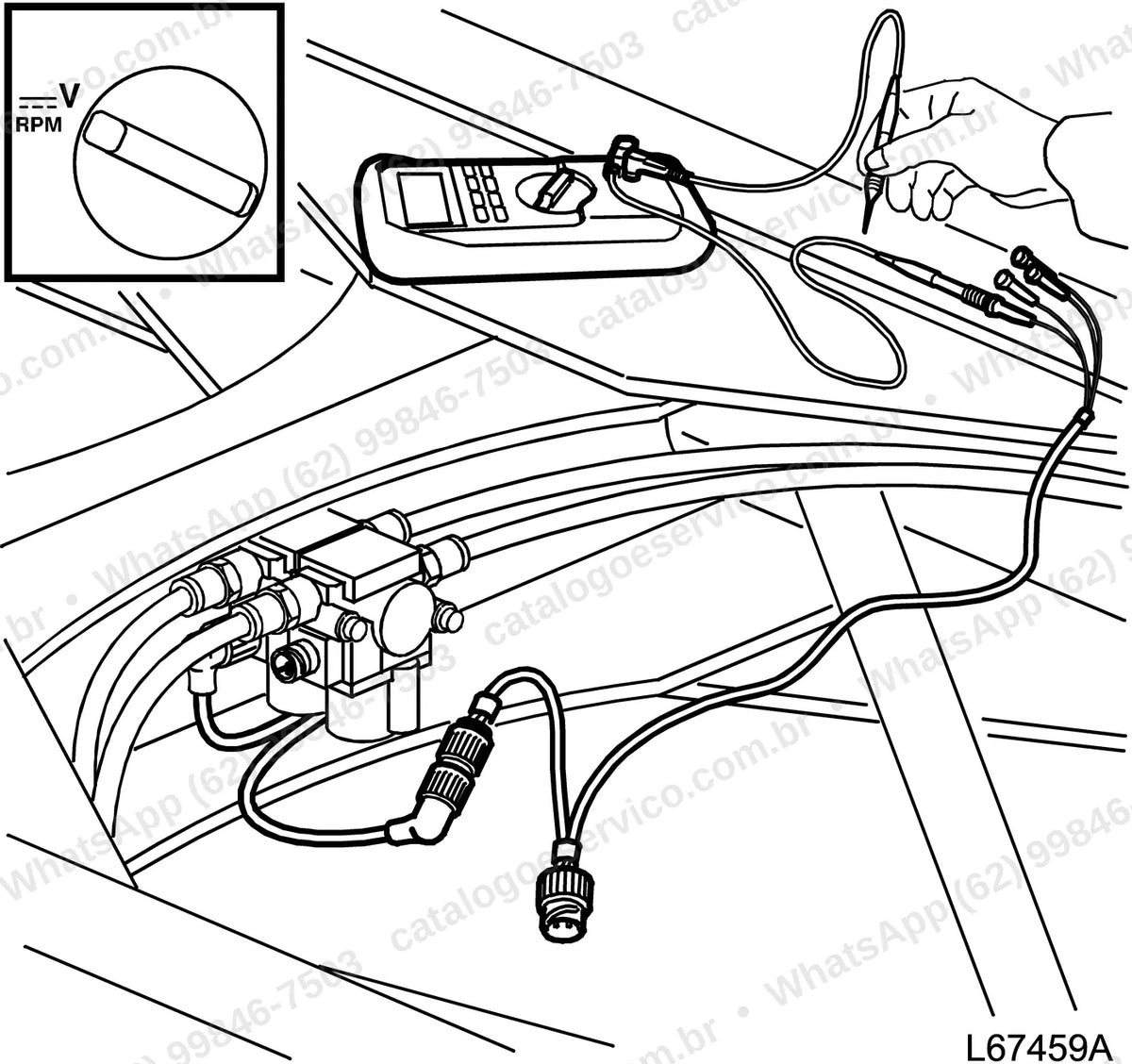

- 174 componentes elétricos com descrição e valores de medição.

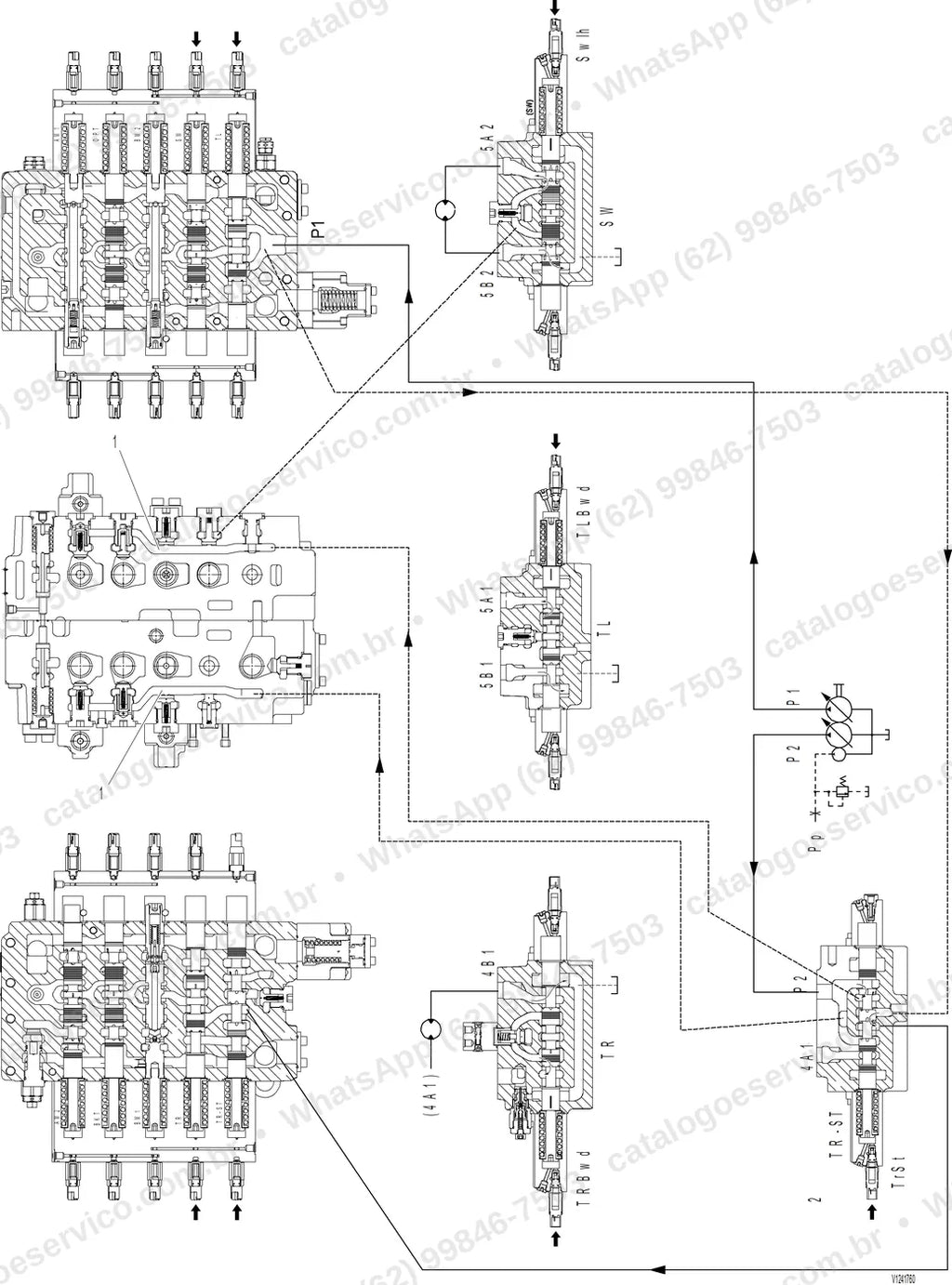

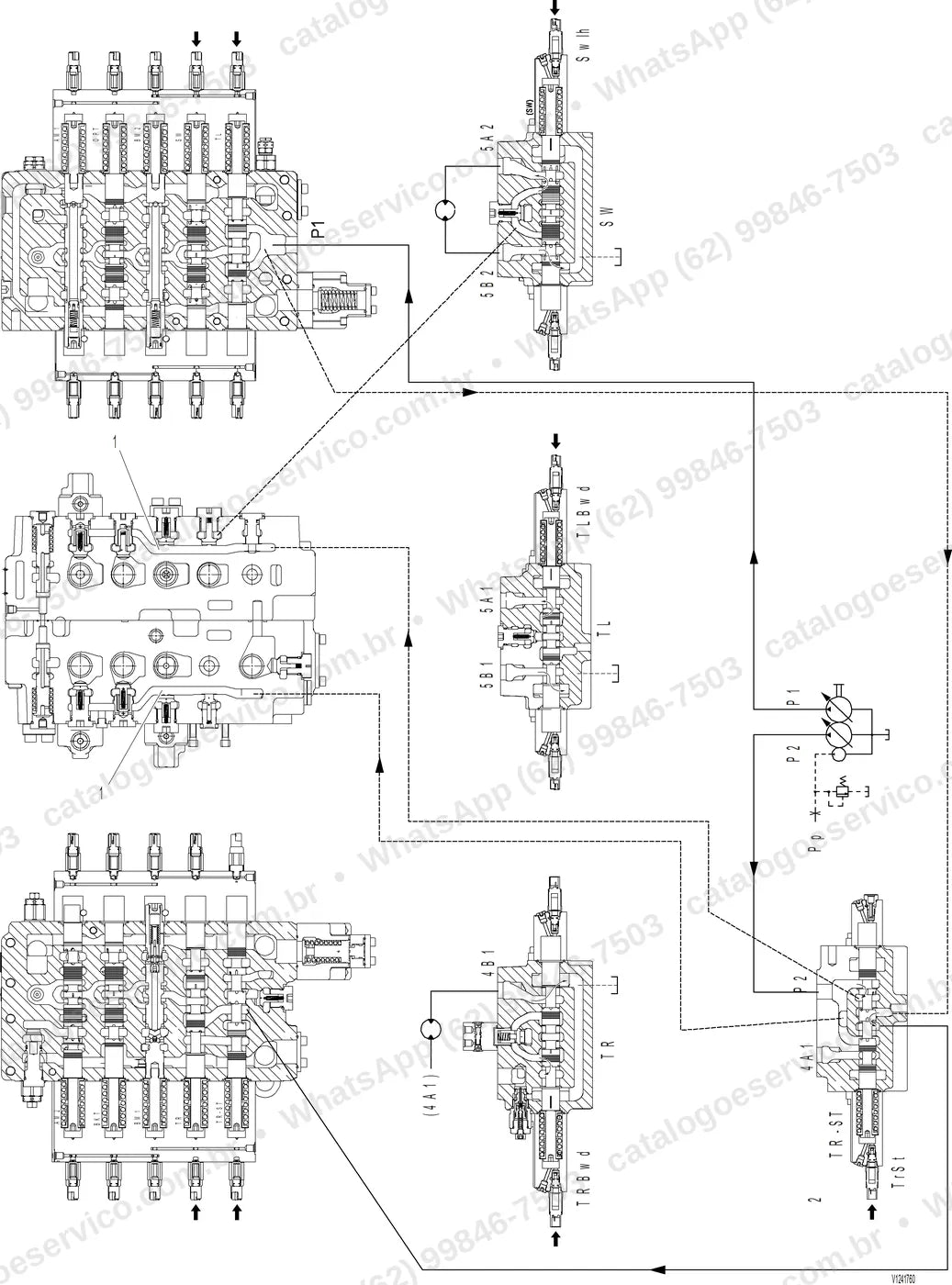

- 4 diagramas hidráulicos para seguir o circuito na hora do diagnóstico.
- 1 documento de códigos de erro, com causa provável e o que verificar.
- 22 roteiros de diagnóstico (troubleshooting).
- 352 procedimentos de remoção, instalação, troca e revisão de componentes.
- 27 procedimentos de regulagem e calibração.
- Plano de manutenção com intervalos de 10, 50, 250, 500, 1.000, 2.000, 3.000, 4.000, 4.500 e 6.000 horas.
O que este manual cobre
Os grupos de serviço, na ordem do manual:
- Informações gerais e segurança: 442 documentos.
- Manutenção, padrões e serviço: 132 documentos, como substituição do pré-filtro da cabine; verificação do nível do óleo hidráulico.

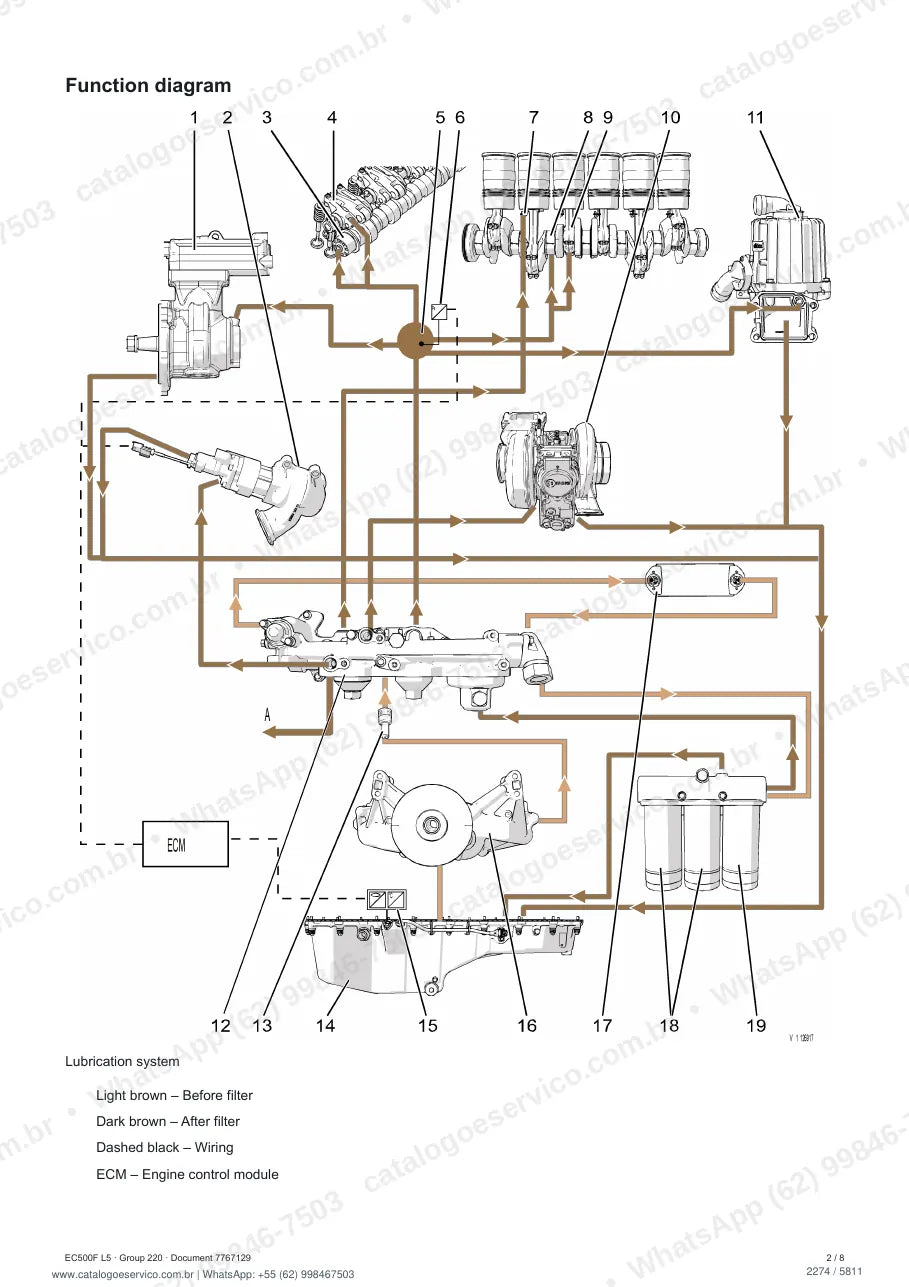

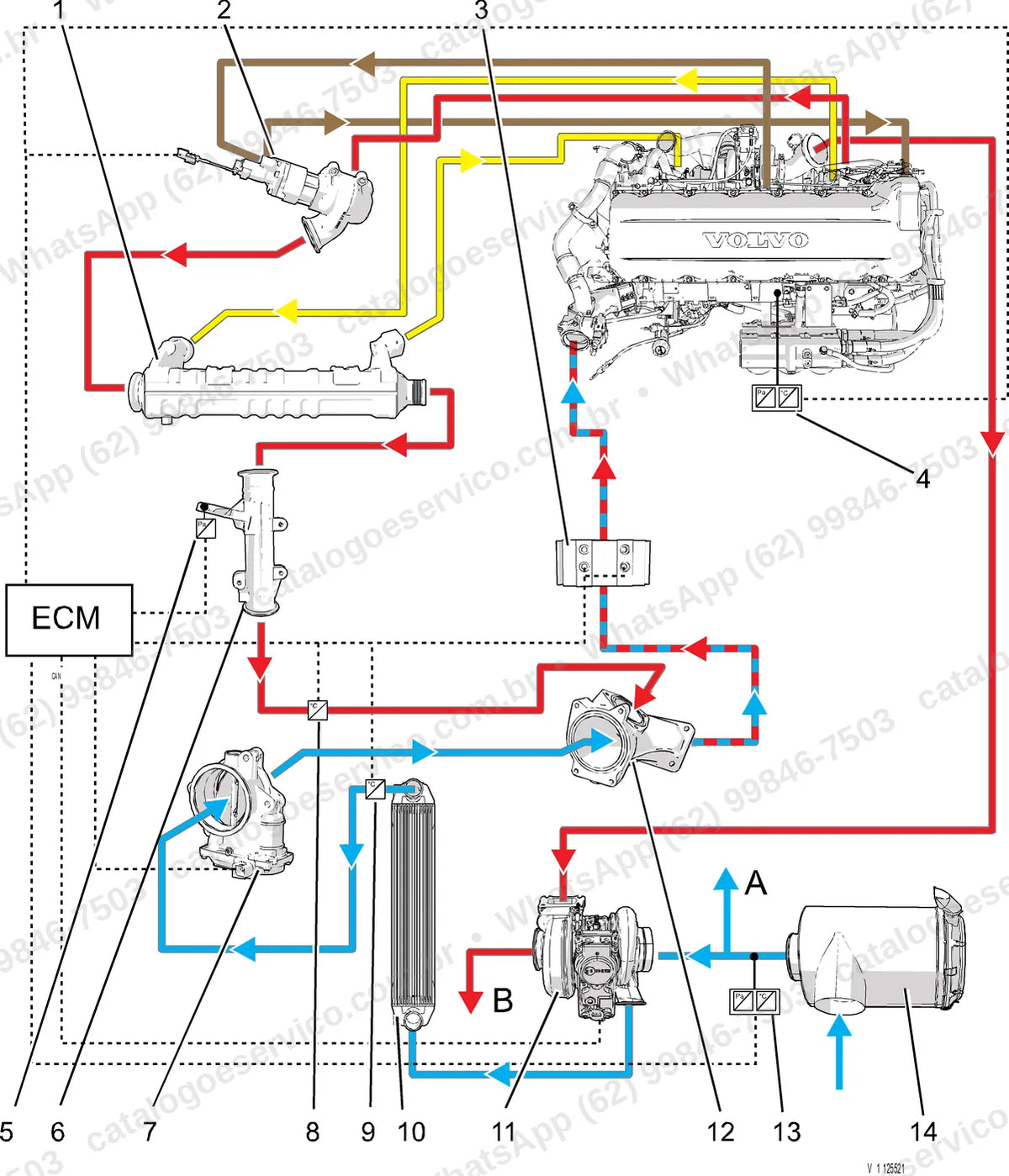

- Motor e equipamentos: 119 documentos, como sangria do sistema de combustível; substituição do silencioso; troca do líquido de arrefecimento.
- Sistema elétrico, alertas e instrumentos: 421 documentos, como substituição dos sensores de pressão OBW do Dig Assist; descrição do horímetro; substituição do sensor de posição do giro.

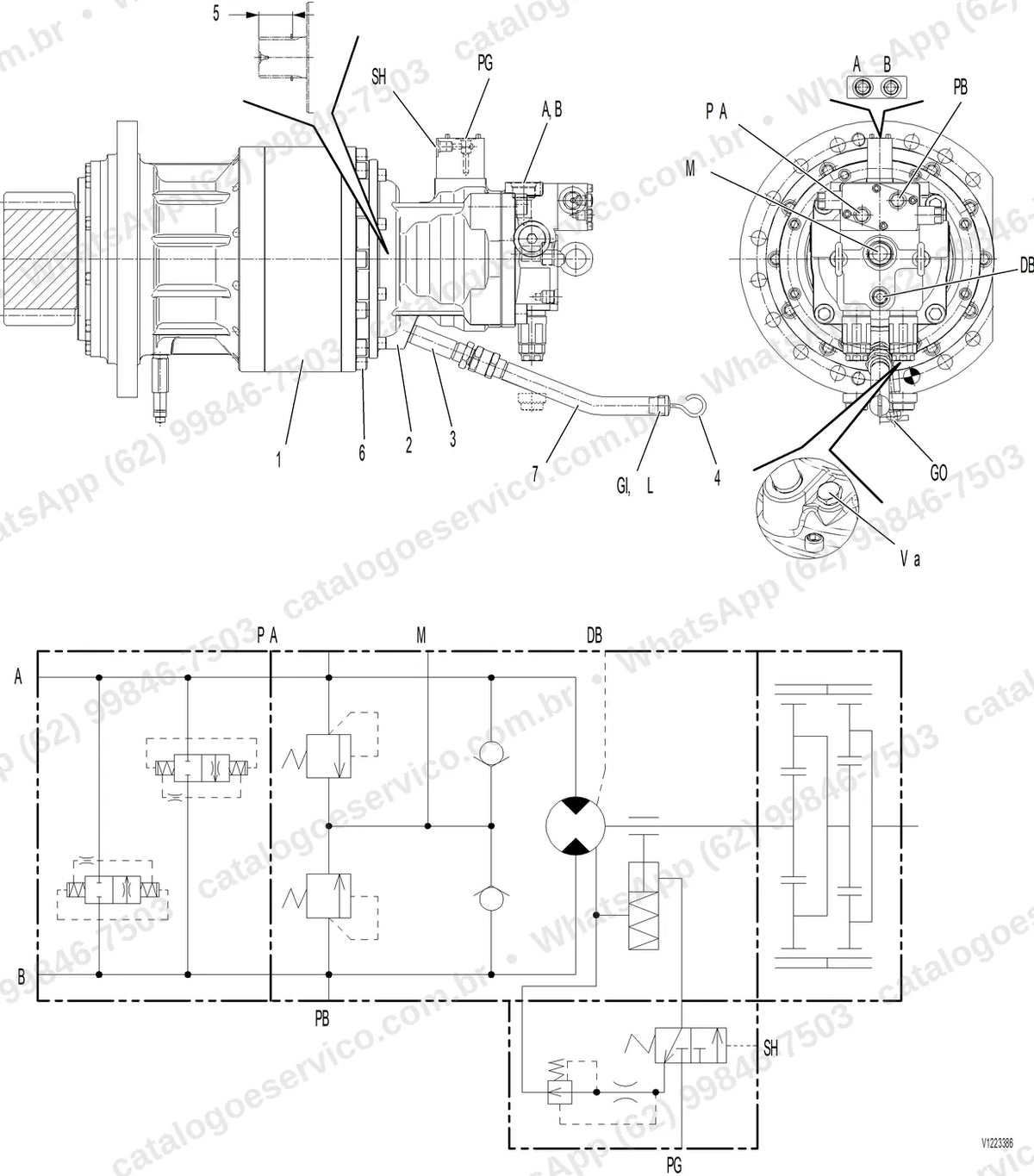

- Transmissão de potência: 71 documentos, como especificações do motor de translação; substituição da junta rotativa central; remoção da tampa da coroa de giro.
- Chassi, suspensão e rodas/esteiras: 67 documentos, como desmontagem do rolete inferior; instalação da esteira retrátil; medição do desgaste da roda-guia dianteira.
- Cabine e carroceria: 74 documentos, como descrição da distribuição de ar; instalação da FOPS (estrutura de proteção contra queda de objetos); instalação do console de instrumentos.

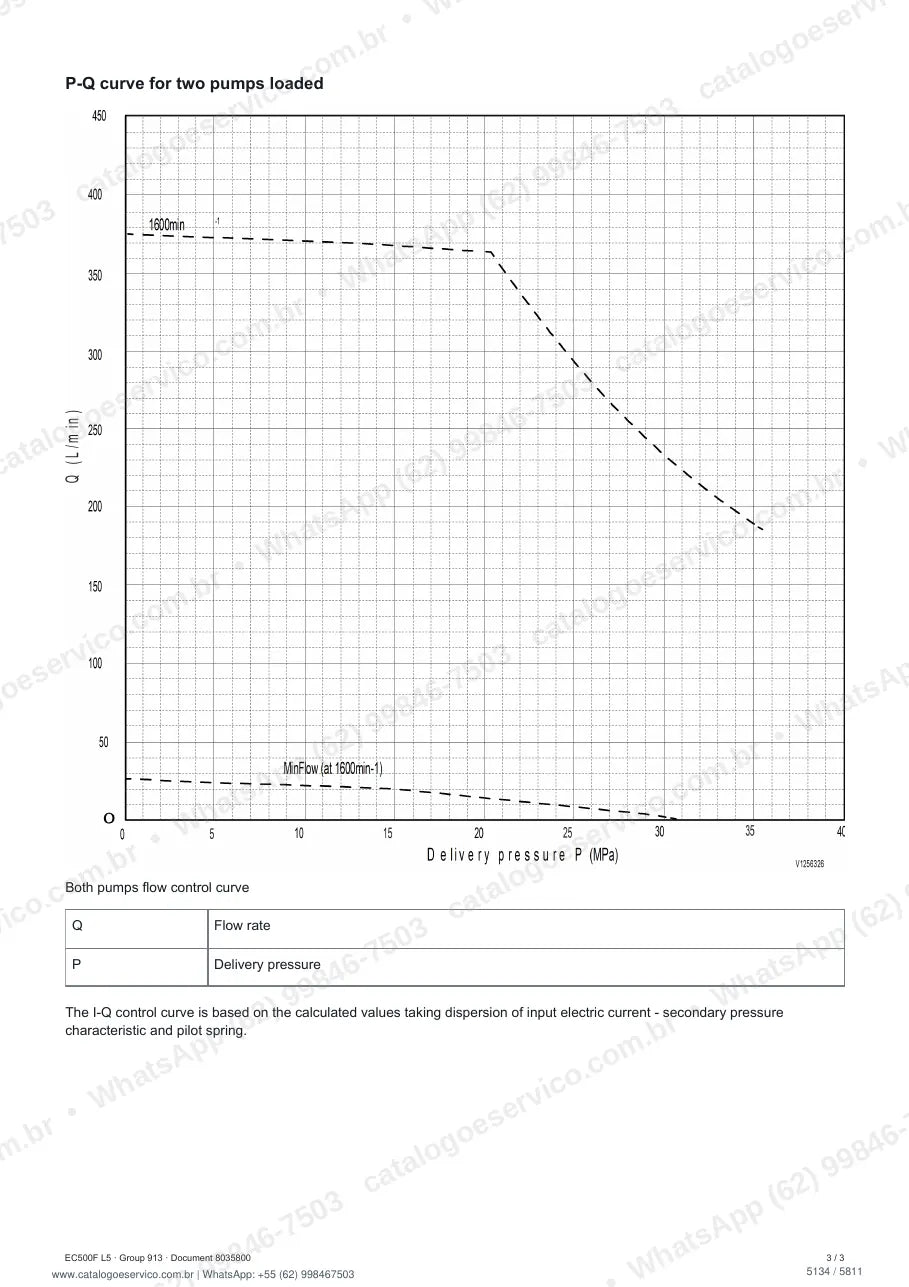

- Sistema hidráulico e implementos: 258 documentos, como substituição da lança; descrição do cilindro do braço.
Por que vale a pena
- A sequência de desmontagem e montagem é a da fábrica, com torques, folgas e valores de ajuste: o reparo segue o padrão da Volvo.
- Ajuda a decidir entre recuperar ou trocar o componente, com os limites de desgaste e as especificações de cada conjunto.
- Com o PDF pesquisável, a busca pelo nome do componente leva direto ao procedimento.
Para quem é
Oficinas de linha amarela, mecânicos de campo e empresas de terraplenagem que mantêm escavadeiras Volvo e precisam do procedimento de fábrica para não errar na desmontagem.
Perguntas frequentes
Em que idioma está o manual?
Em inglês, com a nomenclatura original da Volvo. Como o PDF tem texto real, dá para copiar trechos para um tradutor quando precisar.
Serve para a minha máquina?
Confira o modelo e o número de série na plaqueta. Cada versão do anúncio é um PDF próprio. Se ficar em dúvida, mande a foto da plaqueta no WhatsApp.
Qual versão eu escolho?
A que tem o mesmo nome da sua máquina na plaqueta (por exemplo, EC500F HR5). Cada versão é um PDF próprio, com o número de páginas indicado.
Dá para pesquisar dentro do PDF?
Sim. O arquivo é pesquisável: busque pelo nome do componente, do sistema ou pelo código do sensor.
Vocês emitem nota fiscal?
Emitimos, sim: todas as vendas saem com nota fiscal.
Como recebo o arquivo?
Você recebe um link para baixar o PDF; não há envio físico.
Posso usar em mais de um dispositivo?
Pode: o mesmo arquivo pode ficar no notebook, no tablet e no celular.
