Descrição
Manual de Serviço Plantadeira Valtra Momentum 24, 30 e 40 — manual técnico oficial em PDF pesquisável com 281 páginas e aproximadamente 160 MB, no idioma português, contemplando procedimentos de manutenção, montagem e desmontagem de subconjuntos, ajustes hidráulicos, diagnóstico do sistema embarcado 2020 SeedSense e diagramas elétricos e hidráulicos das plantadoras Valtra Momentum nos três tamanhos da linha — 24, 30 e 40 — conforme cobertura do documento.
Este material corresponde à publicação de referência interna ACW9013560 e cobre tanto os procedimentos mecânicos da unidade de linha (com linha disco de corte e rompedor, sulcador de ponteira removível, disco duplo e regulagem das molas frontais e traseiras) quanto a operação dos sistemas embarcados — câmera de ré NT-03, monitor de plantio 2020 SeedSense (com indicadores de Population, Singulation, Down Force, Vacuum, Skips, Mult's e Ride Quality), comando vDrive Swath e DeltaForce — sempre articulando o procedimento mecânico com o respectivo passo dentro da interface eletrônica do trator. O documento está organizado em oito grupos funcionais que conduzem do roteiro de segurança e informações gerais até diagnóstico e configurações gerais, passando por todos os sistemas técnicos da plantadora.
Especificações do Manual
- Marca: Valtra
- Modelos Cobertos: Momentum 24, Momentum 30 e Momentum 40
- Tipo: Plantadeira (plantadora de plantio direto)
- Referência Interna: ACW9013560
- Ano de Publicação: 2019
- Sistemas Embarcados Cobertos: 2020 SeedSense, vDrive Swath, DeltaForce, câmera de ré NT-03
- Páginas: 281
- Tamanho do Arquivo: aproximadamente 160 MB
- Idioma: Português
- Formato: PDF Pesquisável (Ctrl+F)
- Compatibilidade: computador, tablet e celular
Variantes Cobertas — Momentum 24 / 30 / 40
Este manual contempla as variantes do Momentum, com procedimentos diferenciados quando aplicável:
Valtra Momentum 24 — versão de menor porte da família Momentum, com configuração específica de número de linhas indicada nos quadros do manual.
Valtra Momentum 30 — versão intermediária da família Momentum, com configuração específica de número de linhas indicada nos quadros do manual.
Valtra Momentum 40 — versão de maior porte da família Momentum, com configuração específica de número de linhas indicada nos quadros do manual.
O manual indica em cada procedimento qual variante se aplica e em quais faixas de série há diferenciação.
Procedimentos e Sistemas Cobertos
O manual está organizado nos seguintes grupos funcionais, conforme a tabela de conteúdo oficial do documento:
1. Segurança: recomendações gerais de segurança operacional e de manutenção, EPI, sinalização e práticas para o trabalho com a plantadora.
2. Informações Gerais: uso da câmera de ré NT-03, navegação no monitor (acesso ao ícone HOME, configurações), e demais procedimentos de operação básica integrados ao trator.
3. Unidade de Linha: procedimentos da linha disco de corte com rompedor — disco de corte na parte frontal, sulcador ou disco duplo na traseira do suporte da linha, regulagem da pressão pelas molas frontais e traseiras, montagem do conjunto vareta com anel, arruela lisa e porca, e substituição da ponteira removível do sulcador quando apresenta desgaste excessivo ou quebra.

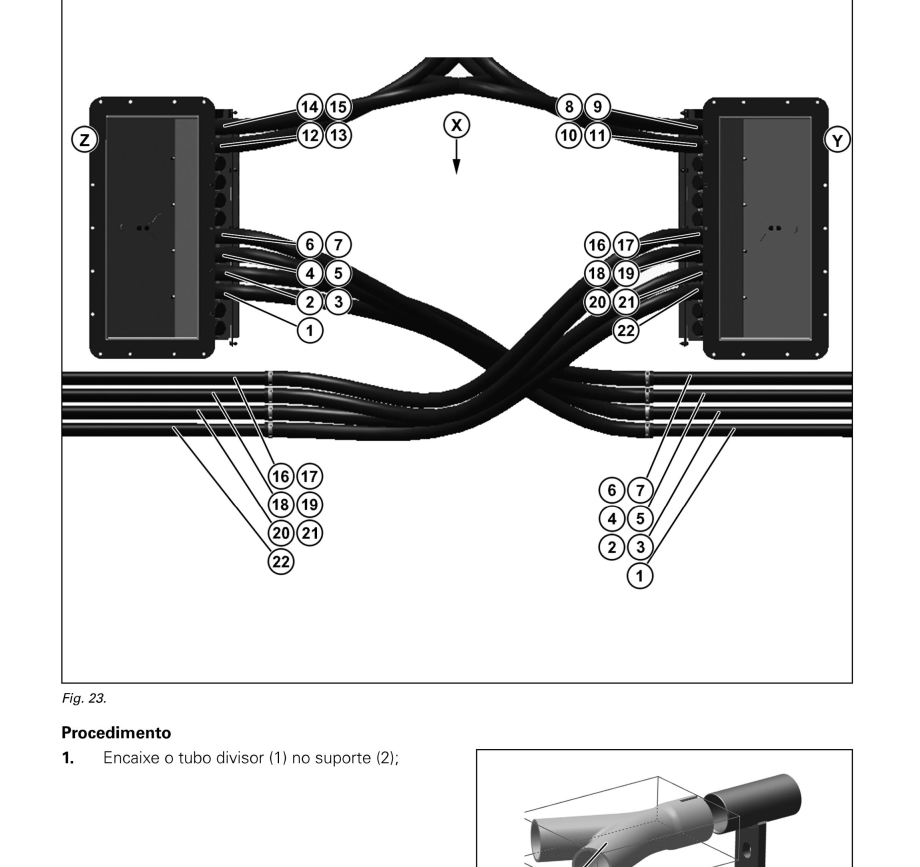

4. Sistema de Ar: procedimentos de montagem das mangueiras de ar, instalação de tubo divisor no suporte das linhas com abraçadeira e porcas, separação das mangueiras conforme tamanhos e número de linhas do implemento, roteamento das mangueiras pelas aberturas do suporte das linhas até o conector duplo.
5. Hidráulica: montagem das mangueiras nos blocos hidráulicos (procedimentos passo a passo das figuras 18 a 28), retirada de ar do sistema com acionamento da alavanca do comando hidráulico do trator, e diagrama hidráulico completo do Momentum com identificação de válvulas (CBV1-CBV9, CBCA-LHN, CBCG-LJN, SPL1-SPL5, BP1-BP3, EC1-EC3, LBCV1-LBCV3, TS1-TS3), check valves (T08734646), oil cooler (7042751M1), motores hidráulicos (CFS Fan Motor, Vacuum Fan Motor, Fert Motor) e a Pressure Reducing Valve dedicada a cada cilindro DeltaForce. Inclui também a opção LIQ FERT.
6. Elétrica: sistema 2020 SeedSense (tela principal com Population, Singulation, Down Force, Skips, Mult's, Ride Quality, Vacuum, AcHover e Field Acres; chave master e conexões USB/Ethernet), comando vDrive Swath, controle DeltaForce Standard, sensores angulares (PN 71474962, faixa de medição 60°-0°-60°), barramento 8V Supply, conectores X1, X2, X7, X10, X11, X100 e diagramas elétricos com identificação de pinos e cores de fios.
7. Diagnóstico: procedimentos de diagnóstico do sistema embarcado e dos componentes hidráulicos e elétricos da plantadora.
8. Configurações Gerais: configurações operacionais e de calibração da plantadora.
O Que Você Vai Resolver Com Este Manual
Este manual apoia diversas situações de manutenção e diagnóstico, conforme a cobertura do documento:
- Manutenção da unidade de linha: substituição da ponteira removível do sulcador, ajuste das molas de pressão (frontais e traseiras), reparo do disco duplo e disco de corte com rompedor.
- Reparo do sistema de ar e mangueiras: roteamento das mangueiras pelo suporte das linhas, separação por tamanho conforme a configuração de linhas, substituição de tubos divisores e abraçadeiras.
- Diagnóstico hidráulico geral: leitura do diagrama hidráulico completo, retirada de ar do sistema, montagem das mangueiras nos blocos e identificação de válvulas, check valves e motores (CFS Fan, Vacuum Fan, Fert).
- Calibração e diagnóstico do sistema 2020 SeedSense: interpretação dos indicadores (Population, Singulation, Down Force), navegação pela chave master, configurações via USB/Ethernet.
- Manutenção do GPS e da eletrônica embarcada: leitura de diagramas elétricos, identificação de conectores X1, X2, X7, X10, X11 e X100, teste de sensores angulares (PN 71474962).
- Operação da câmera de ré NT-03: ajuste de telas, navegação por ícones HOME e configurações.
- Revisão pré-temporada: roteiro de inspeção quando o manual apresenta essa programação.
Destaques Técnicos do Manual
Exemplos de especificações e conteúdo presentes neste documento:
- Diagrama hidráulico completo do Momentum (seção 5.2.1) com componentes nomeados — válvula SV1, válvulas direcionais SPL1 a SPL5, válvulas check CV1 a CV12, válvulas EP1, CBCA-LHN, CBV1 a CBV9 (CBCG-LJN), válvulas BP1, BP2, BP3, válvulas EC1, EC2, EC3, válvulas LBCV1, LBCV2, LBCV3 e válvulas TS1, TS2, TS3.
- Pressure Reducing Valve dedicada em cada cilindro DeltaForce, com pressão indicada de 100 a 3000 psi e CV11/CV12 com referência de 2 psi e 150 psi conforme o circuito.
- Componentes hidráulicos referenciados por part number: oil cooler 7042751M1, válvula ACW9385337A, check valve T08734546, válvula auxiliar ACW7704900.

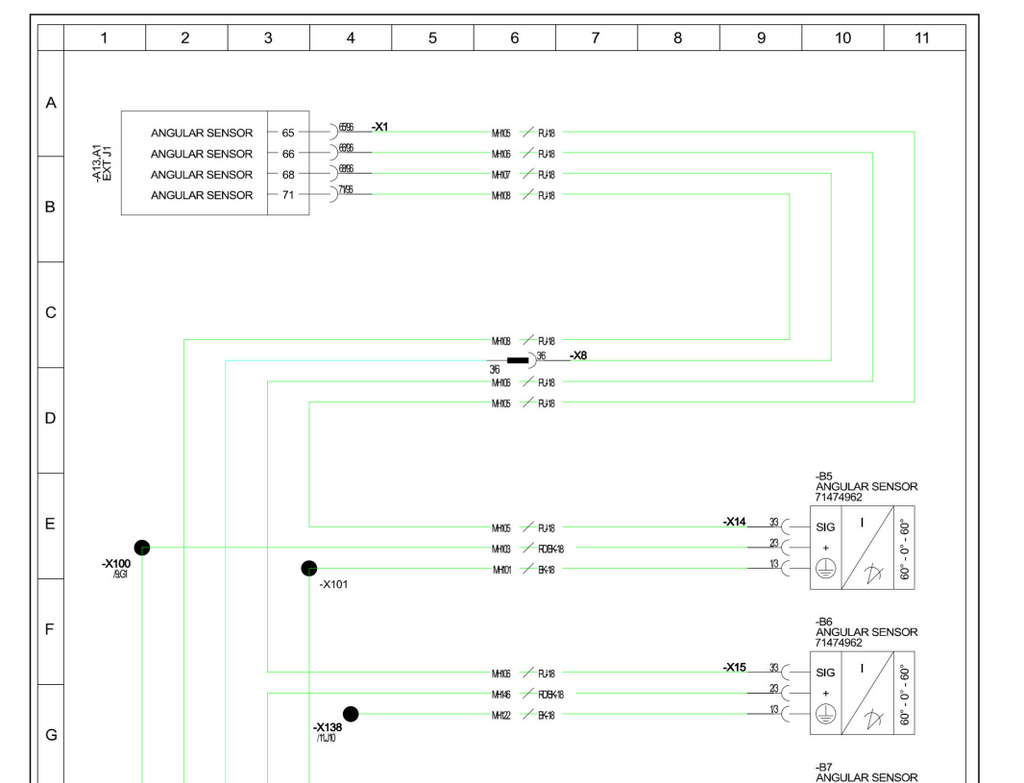

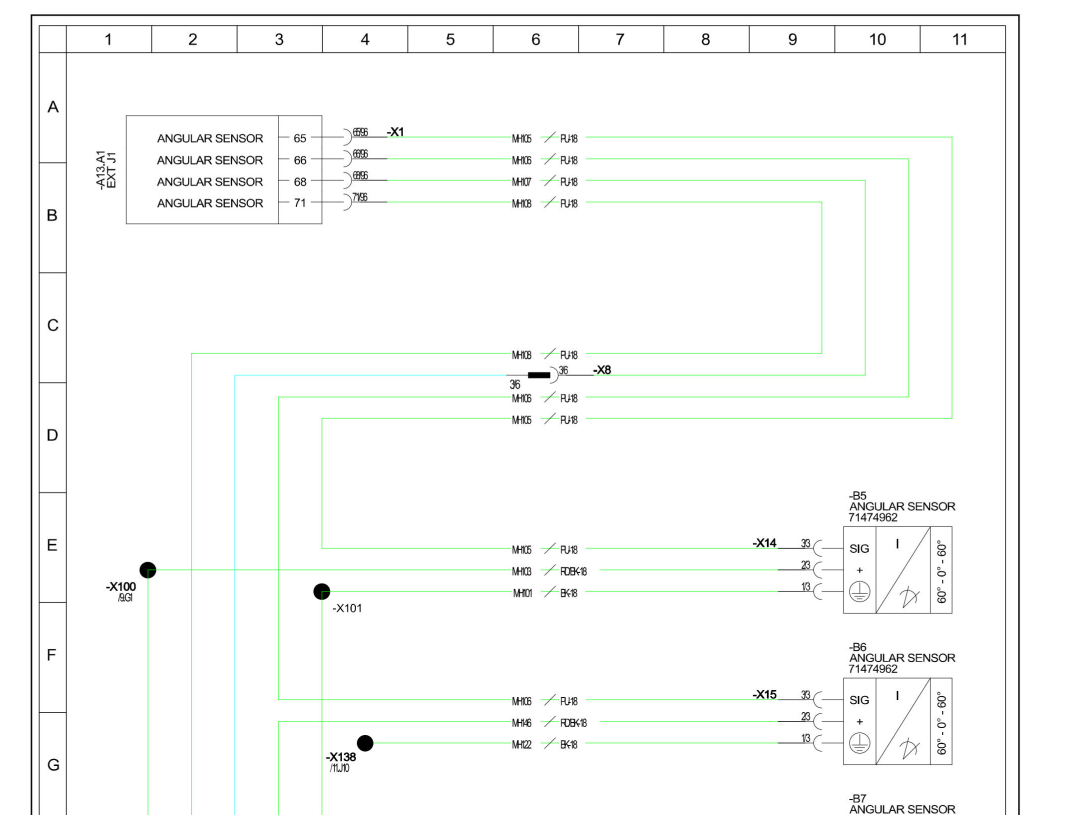

- Sensores angulares com PN 71474962, faixa de medição 60°-0°-60°, alimentação 8V Supply (pino 32 do conector EXT J2), saídas SIG/+/− nos conectores X10 e X11.
- Sistema 2020 SeedSense — monitor com chave master, indicadores ativos de Population (32.0 K), Singulation (99.7%), Down Force (margin/ground contact), Vacuum, Skips, Mult's, Ride Quality, Field Acres e AcHover; entradas USB e Ethernet na parte traseira do módulo.
- Comando vDrive com Swath de até 32.000 e DeltaForce em modo Standard com referência de 100 lbs.
- Procedimento detalhado de montagem hidráulica das mangueiras nos blocos (figuras 18 a 28), com numeração de itens (mangueiras 26-31, blocos 27, 29, 31).
- Procedimento de retirada de ar do sistema hidráulico (seção 5.1.2) com instrução de manter a alavanca acionada por alguns segundos para normalização e equilíbrio do sistema de levante.
- Identificação completa dos conectores elétricos (X1, X2, X7, X10, X11, X100) com respectivos pinos, cores de fios (RJ-18, BK-18, RDBK-18) e tags de circuito (MH109, MH110, MH111, MH113, MH114, LRH-04, LRH-01, LRH-10).
Por Que Usar o Manual Oficial Valtra
- Procedimentos verificados pelo fabricante para reparo correto na primeira tentativa.
- Especificações de torque, ajustes e ordem de montagem conforme documentação original Valtra/AGCO.
- Diagrama hidráulico completo com identificação de cada válvula, motor e check valve por código, fundamental para troubleshooting do sistema de ar e do controle DeltaForce.

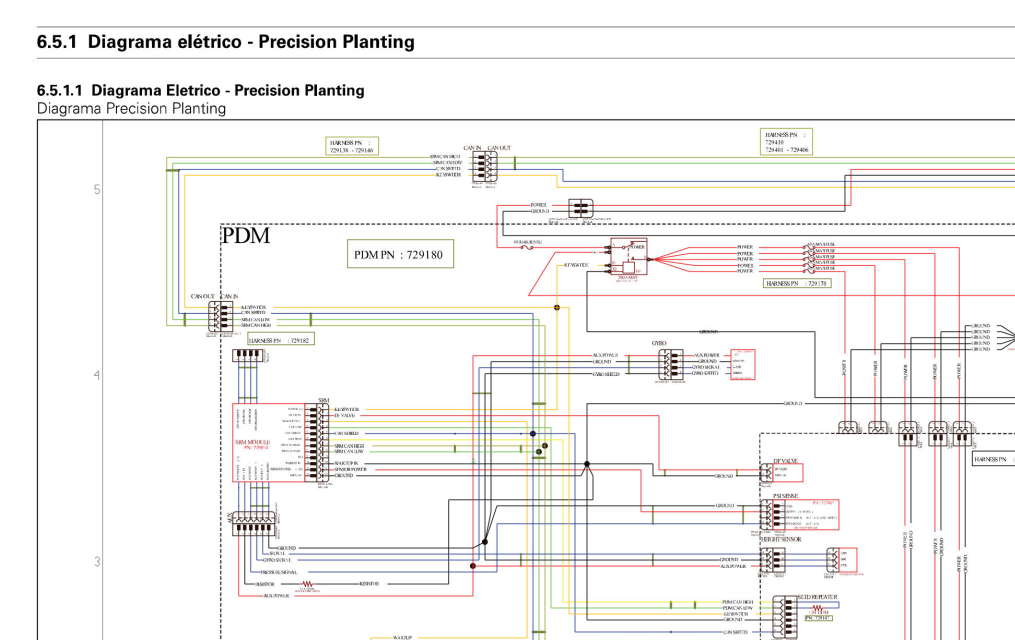

- Diagramas elétricos com mapeamento de pinos, cores de fios e conectores — base para diagnóstico do sistema 2020 SeedSense, vDrive e demais comandos eletrônicos embarcados.
- Útil para concessionárias, cooperativas e mecânicos de fazenda que atendem plantadoras Momentum.
- Reduz tempo de máquina parada em períodos críticos da safra de plantio.
Para Quem é Este Manual
Material indicado para mecânicos especializados em plantadeiras e implementos agrícolas, técnicos em hidráulica e eletrônica embarcada, oficinas multimarcas, concessionárias e revendas Valtra/AGCO, cooperativas, gestores de manutenção de frota agrícola, técnicos de campo da rede de assistência técnica e profissionais autônomos que prestam serviço em plantadoras Valtra Momentum 24, 30 e 40 e precisam de referência técnica oficial para executar reparos com precisão de fábrica.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — traz procedimentos passo a passo, ajustes hidráulicos, diagramas e diagnóstico de falhas dos sistemas eletrônicos. Para identificar e comprar peças (códigos OEM e quantidades), consulte o Catálogo de Peças da Plantadeira Momentum 30S VT. Para procedimentos de operação no dia a dia, regulagens de campo e cuidados de uso da máquina, há também o Manual do Operador Valtra Momentum 24/30/40. Em revisões maiores, os três documentos funcionam juntos: catálogo para pedir, manual de serviço para executar o reparo e manual do operador para conduzir a máquina e fazer regulagens de plantio.
Perguntas Frequentes
O que vem dentro deste manual de serviço?
O documento é dividido em oito grupos: Segurança, Informações Gerais (incluindo câmera de ré NT-03), Unidade de Linha, Sistema de Ar, Hidráulica (com diagrama hidráulico completo), Elétrica (sistema 2020 SeedSense, vDrive, DeltaForce, sensores angulares), Diagnóstico e Configurações Gerais — conforme a tabela de conteúdo oficial.
O manual atende qual configuração de plantadora?
Este manual cobre as plantadoras Valtra Momentum nos tamanhos 24, 30 e 40, conforme indicado na capa. Como a plantadora é um implemento tracionado (sem motor próprio), o manual aborda os sistemas hidráulico, pneumático (sistema de ar), elétrico e a unidade de linha — não há cobertura de motor diesel, já que essa parte cabe ao trator.
Tem diagramas elétricos e fluxogramas de diagnóstico?
Sim. O manual apresenta diagramas elétricos e/ou hidráulicos e fluxogramas de diagnóstico para apoiar a identificação de falhas, conforme a cobertura do documento — incluindo diagrama hidráulico completo do Momentum com identificação de válvulas (CBV, SPL, BP, EC, LBCV, TS), check valves, motores (CFS Fan, Vacuum Fan, Fert) e Pressure Reducing Valve dedicada a cada cilindro DeltaForce.
O manual cobre o monitor de plantio (sistema 2020 SeedSense)?
Sim, contém procedimentos de operação e diagnóstico do sistema 2020 SeedSense, incluindo identificação dos indicadores na tela principal (Population, Singulation, Down Force, Vacuum, Skips, Mult's, Ride Quality, AcHover, Field Acres), uso da chave master, e conexões USB e Ethernet do módulo. Também aborda comando vDrive Swath e controle DeltaForce.
Atende mecânico de manutenção e técnico de diagnóstico?
Sim. É referência para oficinas mecânicas, eletricistas e técnicos de diagnóstico que precisam de especificação oficial em vez de tutorial paralelo — o manual articula procedimento mecânico com a respectiva interface eletrônica do trator, fundamental para diagnosticar falhas integradas trator-implemento.
Posso usar no celular, tablet ou computador?
Sim. O arquivo é pesquisável e roda em qualquer dispositivo. Funciona em consulta digital na bancada ou impresso para uso em campo durante a operação de plantio.
