Manual de Serviço Valtra Série A4 HiTech (A114, A124, A134) — documentação técnica do trator em PDF com 1265 páginas em Português do Brasil. Procedimentos verificados e diagramas detalhados para reparo, diagnóstico e calibração. Apoia o diagnóstico assertivo e o reparo seguindo o procedimento original do fabricante.

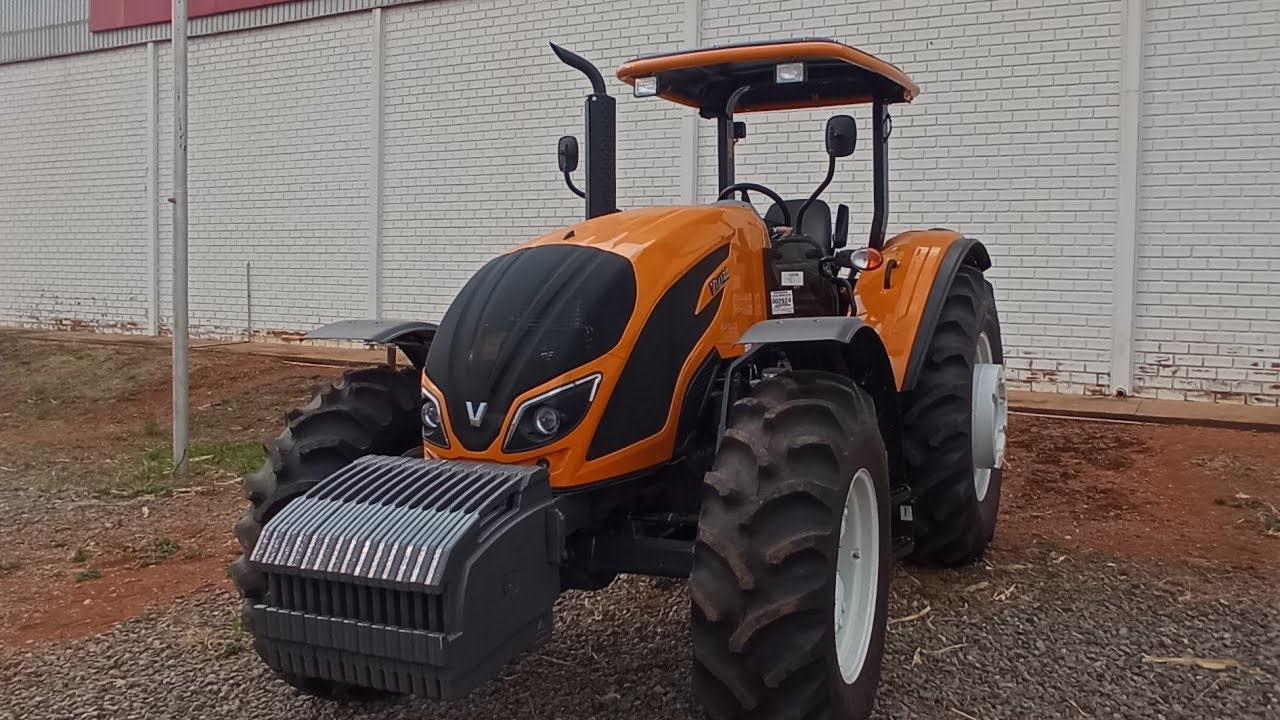

Referência oficial: 87689100 (Abril/2017, AGCO do Brasil — Mogi das Cruzes/SP). Cobre os tratores da Valtra Série A4 HiTech — modelos A114 HiTech, A124 HiTech e A134 HiTech, equipados com Motor Eletrônico AGCO Power 44 CW3 (Tier 3) com sistema Common Rail Bosch e transmissão GTA2550 nas configurações HiTech4 ou HiSix. Inclui esquemas elétricos com identificação de conectores X1 a X1000, diagramas hidráulicos, fluxogramas de calibração com a EDT (Electronic Diagnostic Tool) e tabelas de códigos de erro do sistema eletrônico.
Como o Manual de Serviço Valtra Série A4 HiTech Agiliza Seu Trabalho
- ✅ Encontre qualquer procedimento do Série A4 HiTech em segundos
- ✅ 1265 páginas indexadas por sistema da máquina
- ✅ Fluxogramas de diagnóstico para localizar falhas rapidamente
- ✅ Busca por sistema ou palavra-chave direto no PDF
- ✅ Funciona offline depois do download
- ✅ Acesso vitalício para consulta sempre que precisar
- ✅ Reentrega gratuita em caso de perda do arquivo
Especificações do Manual de Serviço Valtra Série A4 HiTech
- Marca: Valtra
- Modelos: A114 HiTech, A124 HiTech, A134 HiTech
- Tipo: Trator Agrícola
- Páginas: 1265
- Tamanho: 329 MB
- Idioma: Português do Brasil
- Formato: PDF Pesquisável
- Referência: 87689100
- Edição: Abril/2017
- Origem: AGCO do Brasil — Mogi das Cruzes/SP
- Motor: AGCO Power 44 CW3 Tier 3 Eletrônico (Common Rail Bosch)
- Transmissão: GTA2550 (HiTech4 / HiSix)
O Que o Manual de Serviço Valtra Série A4 HiTech Cobre
Introdução: utilização do manual, especificações gerais por modelo (A114, A124, A134 HiTech), tabela de velocidades para pneu 18.4x34R1, dimensões e capacidades da transmissão GTA2550, tabela de conversão de unidades, compostos de retenção e produtos de vedação.

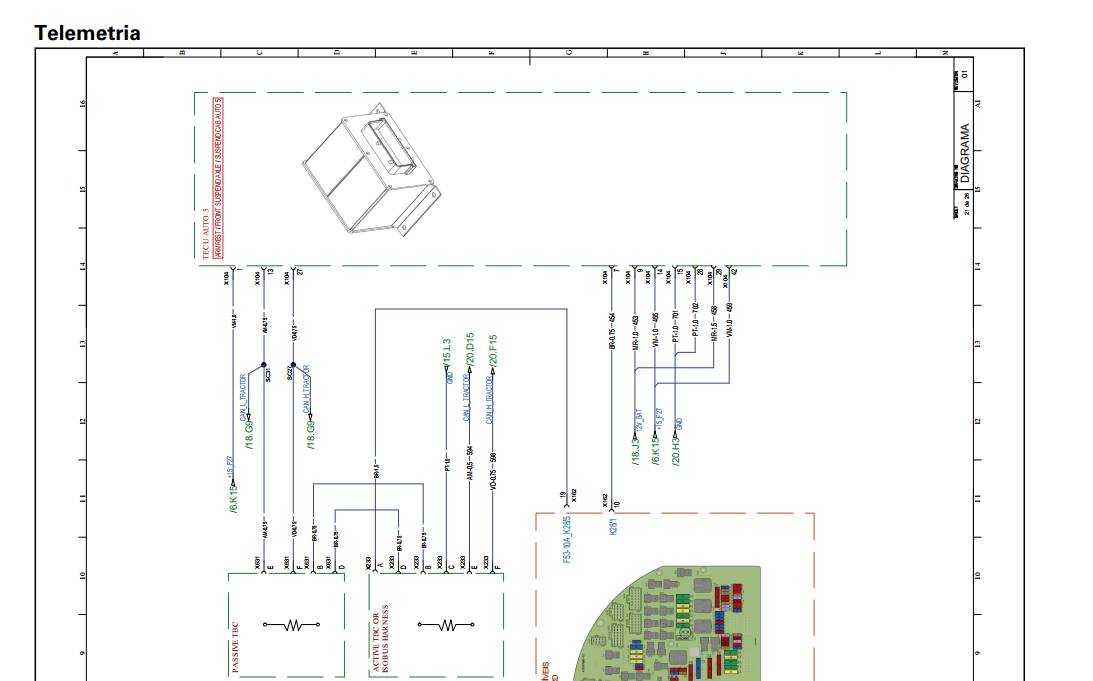

Sistema Elétrico: descrição da caixa de fusíveis, identificação dos conectores elétricos X1 até X500 e X501 até X1000, diagramas elétricos do motor eletrônico, nomenclatura e localização de componentes.
Diagramas Hidráulicos: esquemas do circuito hidráulico organizados por subsistema da máquina.
Sangria e Calibrações: sangria do sistema de freio principal, freio do reboque e sistema de combustível; calibração da velocidade de avanço, do pedal da embreagem, do sensor do pedal do acelerador, da alavanca Power Shift, da Reversora HiTech4/HiSix, do levante hidráulico traseiro e do desengate automático do diferencial; calibrações com EDT (joystick, acelerador manual, botão giratório de profundidade).
Separação do Trator: procedimentos para divisão da máquina entre módulos para acesso a reparos.
Motor Eletrônico Tier 3: testes de pressão e vazão do sistema de injeção, ARLA 32 e diagnóstico via EDT.

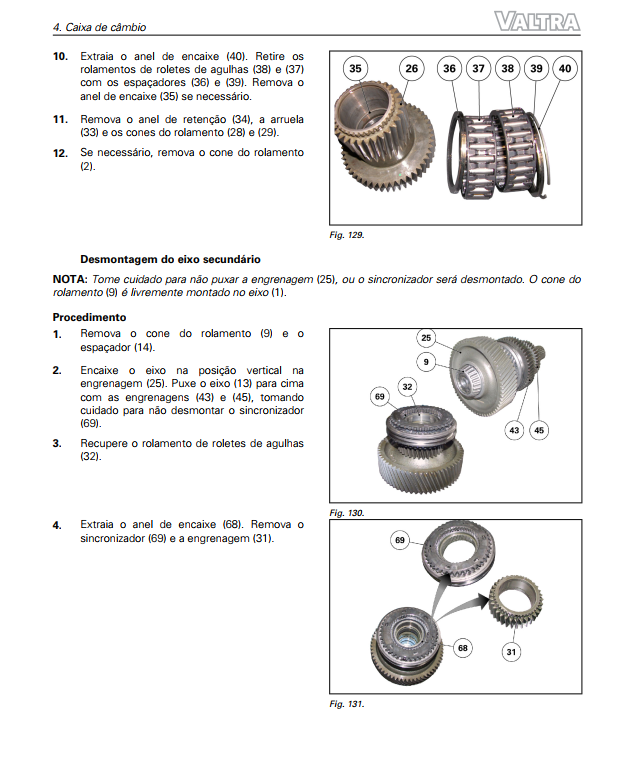

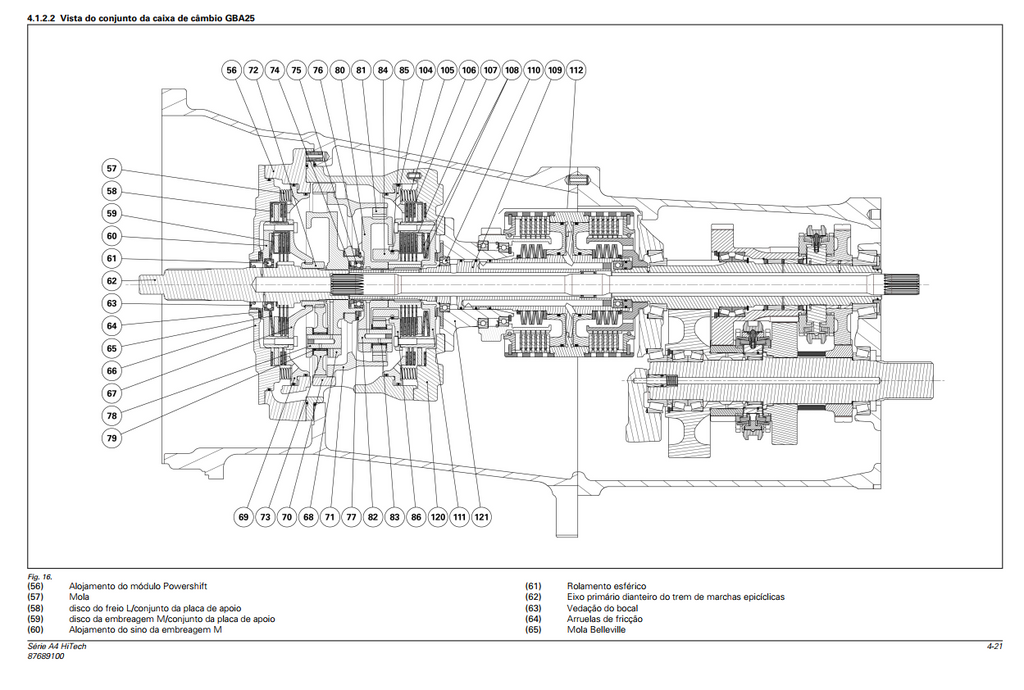

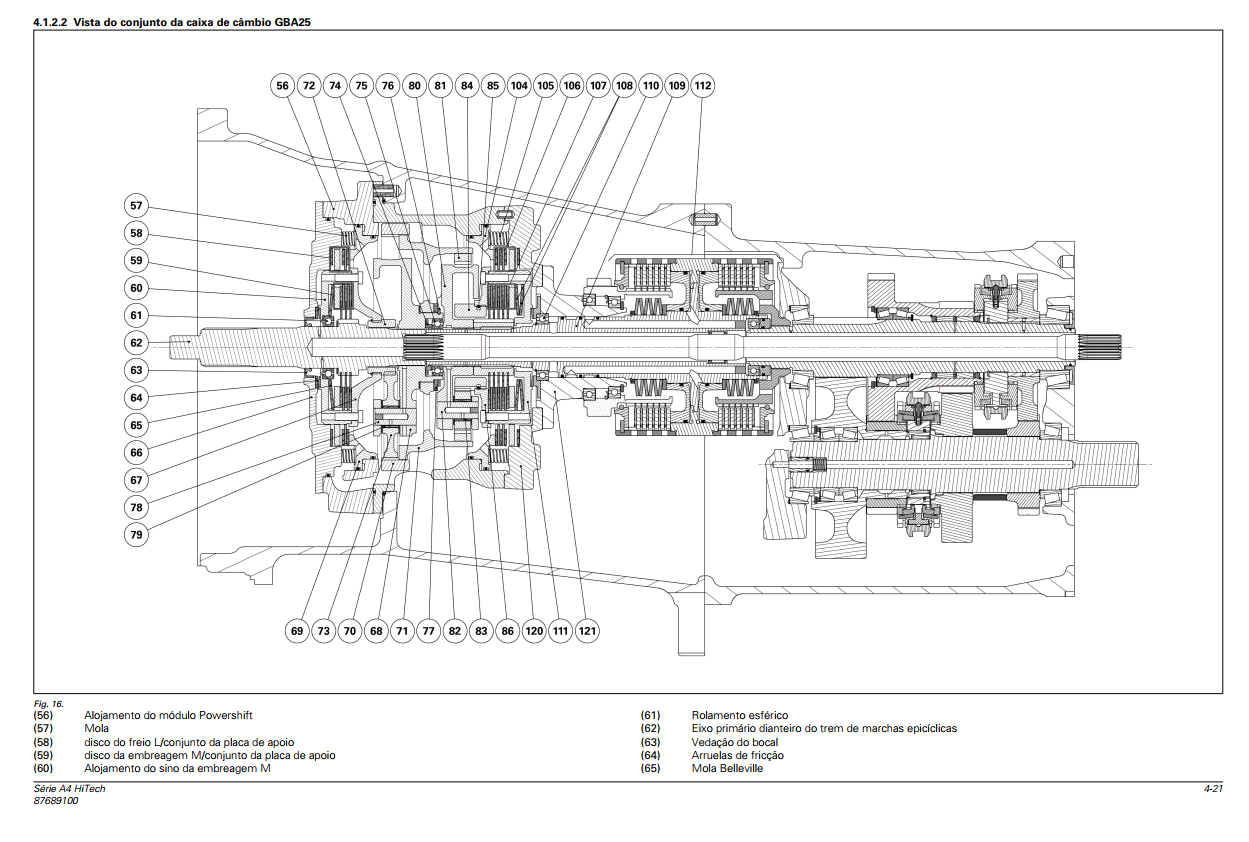

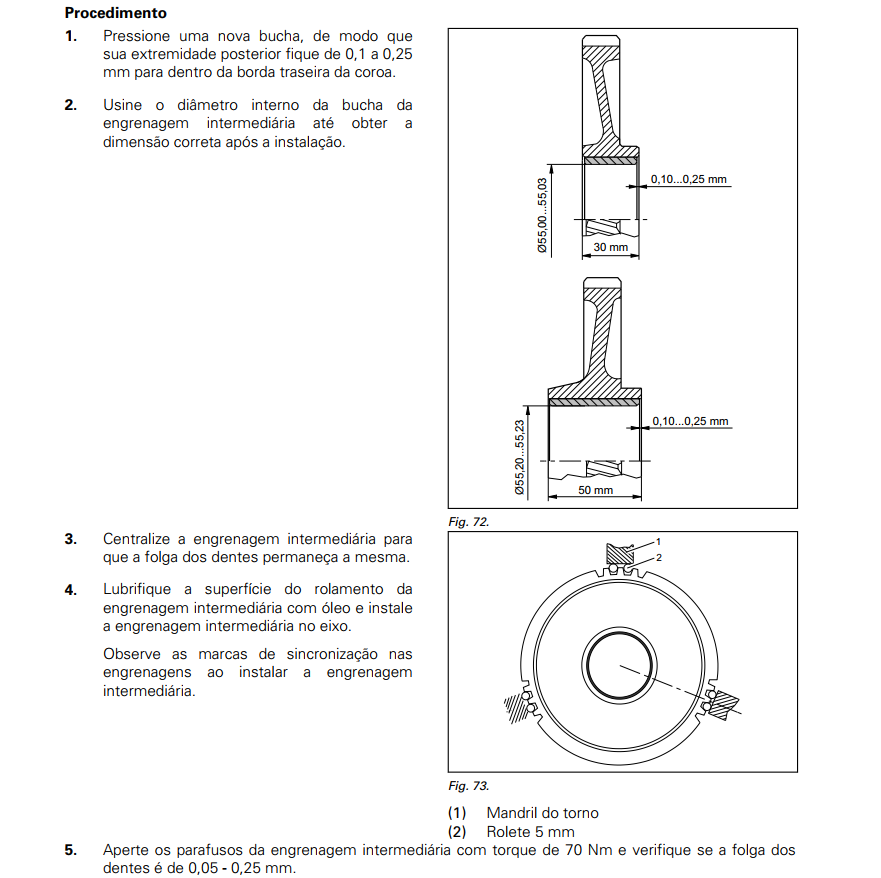

Caixa de Câmbio e Eixo Traseiro: procedimentos de remoção e reinstalação de pinhão, calços de pré-carga, suporte de transmissão e supertransportador (em tratores 2x2 e equipados); especificações da caixa GBA25 e serviço de sincronizadores de cone único.

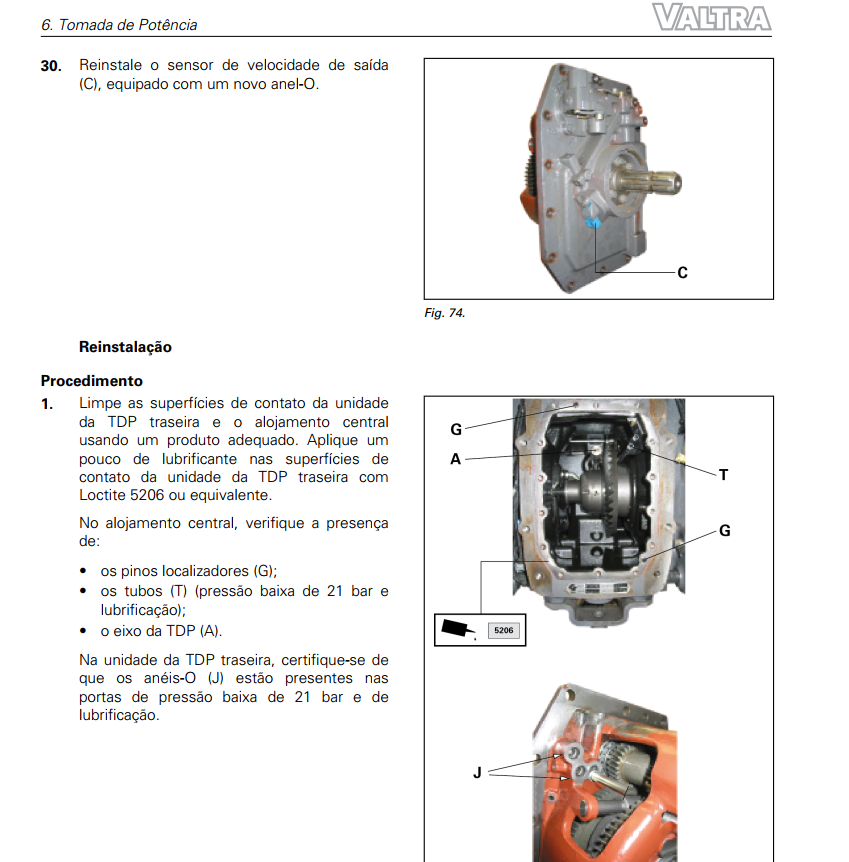

Tomada de Potência: embreagem da TDP traseira, bomba de lubrificação Gerotor e composição de subconjuntos.
Eixo Dianteiro: eixo dianteiro DANA 730/572 com referência de flanges (1640 mm) e parafusos M18 x 1,5.

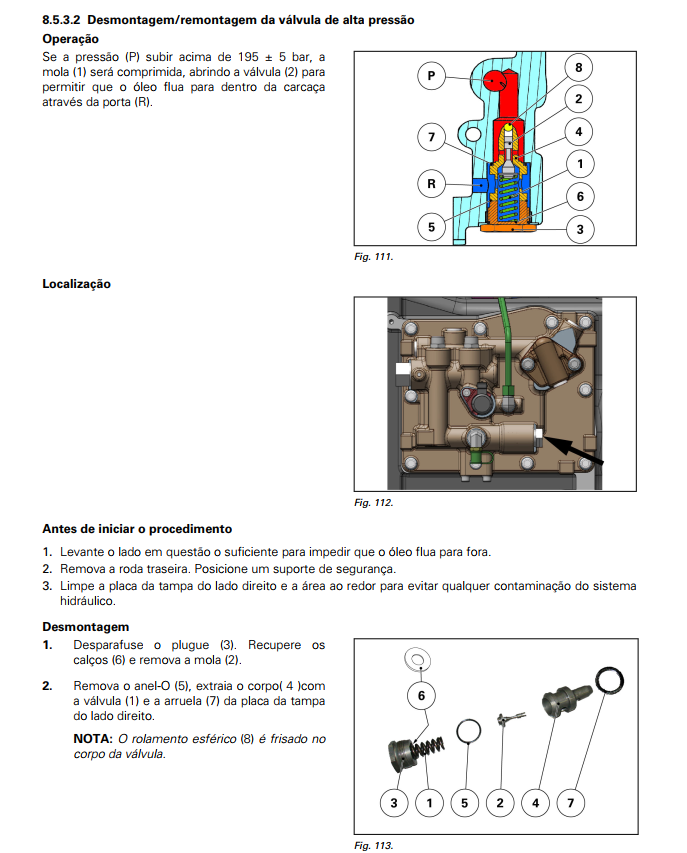

Hidráulica: verificação da pressão Orbitrol da direção (170-175 bar), verificação de vazamentos em embreagens e dispositivos escravos com fluxômetro e ferramentas de referência 4343118M1 e 4373104M1.

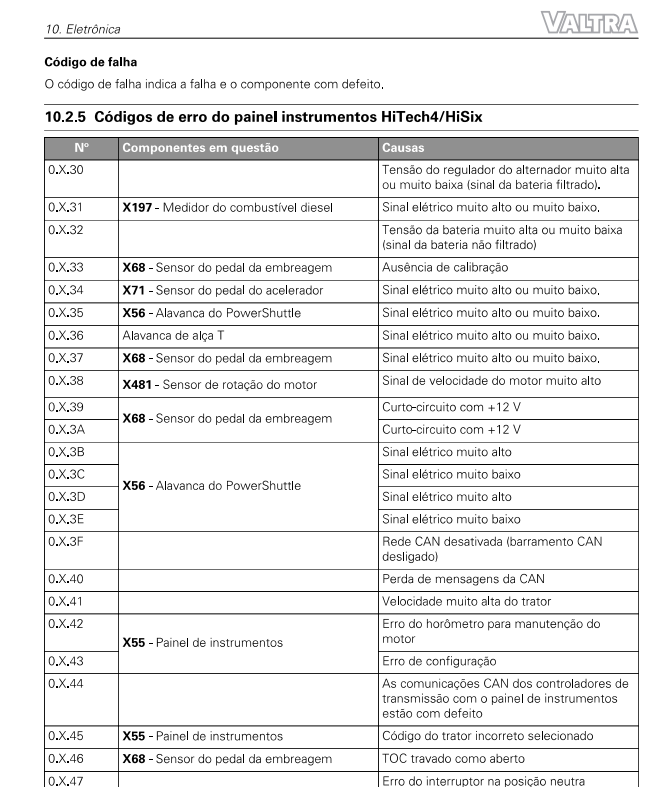

Eletrônica: tabela de códigos de falha (DTCs) por componente — MOCSOP, FADC, sensor de pressão do trilho, proteção do motor, com FMI e descrição da causa.
Cabine e Ferramentas de Serviço: procedimentos relativos ao posto do operador e lista de ferramentas especiais.
Especificações Técnicas no Manual de Serviço Valtra Série A4 HiTech
Alguns valores técnicos cobertos pelo documento:
- Motor AGCO Power 44 CW3 Common Rail (Tier 3 Eletrônico, A114 HiTech): potência máxima 110 cv (82,1 kW) a 2000 rpm, torque máximo 420 Nm a 1500 rpm, capacidade cúbica 4,4 L, diâmetro x curso do pistão 108 x 120 mm, ordem de ignição 1-2-4-3, sistema de injeção Common Rail Bosch com pressão máxima 1600 bar, óleo SAE 15W40 API CH-4 ou ACEA E7
- Trem de válvulas e arrefecimento do motor: 8 válvulas (2 por cilindro), folga das válvulas de admissão e escape 0,35 mm ± 0,05 mm, termostato abre a 83 °C, capacidade de filtração do pré-filtro de combustível 10 µ e do filtro principal 5 µ
- Transmissão HiTech4 (Caixa GBA25): 16 marchas + 32 com super creeper, velocidade máxima 40 km/h, freio do reboque hidráulico com pressão de 0 a 150 bar, dimensões internas X1 20,785 mm ± 1 mm e X2 21,255 mm ± 1,095 mm para sincronizadores 1ª-2ª; eixo traseiro GPA50 com redutor final GPA54 e freio principal de rampa de esfera multidisco
- Eixo dianteiro DANA 730/572 (Tração 4WD): relação coroa/pinhão 2,428, relação do redutor final 6,0, relação total do eixo dianteiro 14,571, ângulo de oscilação ± 9°, óleo SAE 85W90 (API GL5 / MIL L-2105)
- Sistema hidráulico (Válvulas do carretel): taxa de fluxo 98 L/min em centro aberto e 105 L/min em centro fechado (opcional), pressão máxima da bomba 200 bar, quantidade máxima de óleo exportável 16 L em inclinação de 10% (ou 41 L com adição de óleo), óleo CMS M1145 SAE 10W30 API GL4
- Direção hidrostática: deslocamento do Orbitrol com 4WD 125 cc, pistão da direção 40 x 70 mm com curso 2 x 108 mm, pressão de trabalho e da válvula de alívio 175 bar ± 5 bar, pressão da válvula de choque 225 a 245 bar; verificação Orbitrol 170 a 175 bar (ponto P11)
- Levante hidráulico traseiro de 3 pontos (Categoria 2): diâmetro do pistão de suspensão 85 mm, capacidade de levante 4950 kg (4260 kg na rótula a 610 mm do engate), pressão de trabalho 180 bar
- Capacidades de fluidos: motor 16 L (SAE 15W40), tanque de combustível 220 L, sistema de arrefecimento 20 L (água desmineralizada com 50% de etilenoglicol), transmissão e eixo traseiro 65 a 75 L (CMS M1145), eixo dianteiro 5 L, redutores finais dianteiros 0,8 L (SAE 80W-90)
- Calibrações com EDT (Electronic Diagnostic Tool): calibração do joystick, do acelerador manual, do botão giratório de profundidade, da Reversora HiTech4/HiSix, do levante hidráulico traseiro e do desengate automático do diferencial e tração nas 4 rodas
- Diagnóstico eletrônico e ferramentas de serviço: tabela de códigos de falha (DTCs) com FMI por componente — MOCSOP, FADC, sensor de pressão do trilho e proteção do motor; ferramentas referência 4343118M1 (válvulas solenoide PowerShuttle / TDP) e 4373104M1 (demais válvulas solenoide)
Indicado Para — Manual de Serviço Valtra Série A4 HiTech
Ideal para profissionais do agronegócio, cooperativas agrícolas e oficinas especializadas que precisam de documentação técnica confiável para reparos nos tratores Valtra A114 HiTech, A124 HiTech e A134 HiTech.
Manual de Serviço vs Catálogo de Peças Valtra Série A4 HiTech
Este manual de serviço Valtra Série A4 HiTech é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Valtra.
