Descrição
Manual de Serviço Transmissão Retroescavadeira Caterpillar 416E — arquivo PDF pesquisável com 78 páginas em Português. Especificações técnicas, valores de pressão e procedimentos passo a passo de desmontagem e montagem para reparos assertivos na transmissão.
Documento oficial Caterpillar (Service Information System) para a 416E BACKHOE LOADER CBD, configuração de pivô central, série CBD00001-UP, alimentada pelo motor 3054C. Cobre os procedimentos completos de desmontagem e montagem da transmissão, com fotografias numeradas de cada componente interno e identificação dos ferramentais especiais requeridos (Ferramental E e Ferramental G). Inclui seção de Testes e Ajustes com valores de referência para verificação após reparo. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 416E (BACKHOE LOADER CBD)
- Tipo: Retroescavadeira
- Sistema: Transmissão
- Motor: 3054C
- Série: CBD00001-UP
- Páginas: 78
- Tamanho: 5,88 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Testes e ajustes da transmissão, desmontagem e montagem do eixo de saída traseiro (acionamento direto), desmontagem e montagem do eixo de acionamento direto, remoção de engrenagens com ferramentais especiais, extração e instalação de anéis de retenção e alojamentos, procedimentos de pistão e retentores da transmissão, verificação e ajuste pós-reparo.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

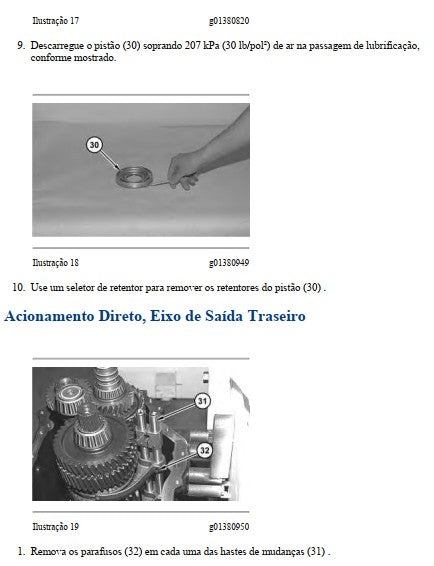

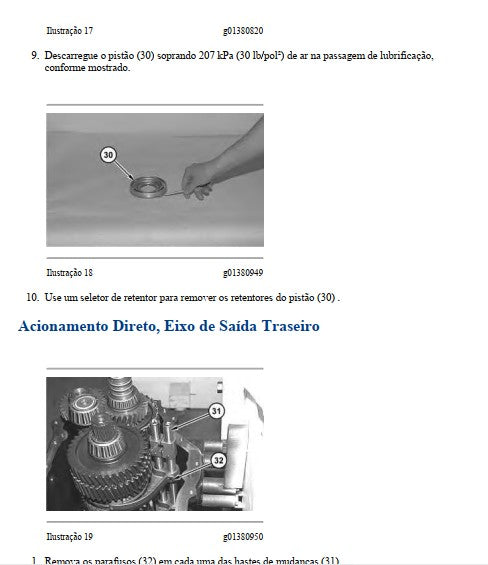

- Pressão para descarregar o pistão da transmissão: 207 kPa (30 lb/pol²) na passagem de lubrificação

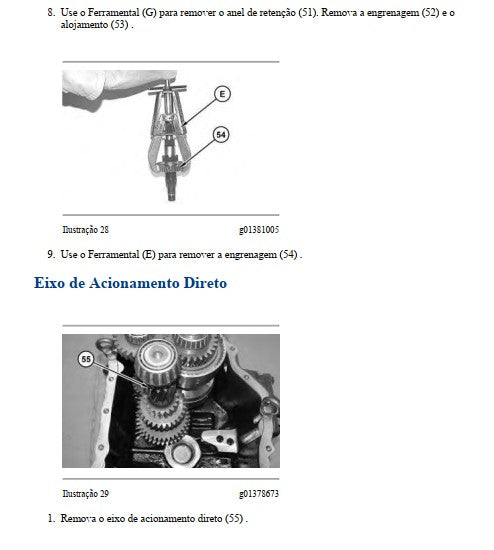

- Ferramental G: ferramenta especial requerida para remoção do anel de retenção (componente 51)
- Ferramental E: ferramenta especial requerida para remoção da engrenagem (componente 54)
Para Quem é Este Manual
Ferramenta essencial para quem faz manutenção de Caterpillar: oficinas especializadas em linha amarela, mecânicos autônomos e gestores de manutenção que precisam de procedimentos verificados para executar reparos na transmissão da retroescavadeira 416E sem margem para erro.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de pressão e diagnóstico de falhas da transmissão. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz os valores de pressão para os procedimentos da transmissão?
Sim, inclui especificações como a pressão de 207 kPa (30 lb/pol²) para descarregar o pistão, além de identificação dos ferramentais especiais necessários para cada etapa da desmontagem e montagem.
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
