O Manual de Serviço Eaton Transmissão Fs(o) 10309 é o documento técnico oficial em PDF, com 124 páginas, em English, com os procedimentos de manutenção, diagnóstico e reparo organizados por sistema. Tudo o que a oficina precisa para trabalhar da sua transmissão com segurança.
Destaques do manual Eaton Transmissão Fs(o) 10309
- Manual de serviço de Eaton Transmissão Fs(o) 10309 em PDF (124 páginas)
- Cobre introduction (warnings, purpose and scope, disassemble/inspection/assembly precautions), model information (serial tag and model nomenclature), specifications (technical data, torque rating, torque chart, gear end floats)
- Procedimentos, torques e ajustes reais para fazer o serviço certo
- Diagramas e figuras dos sistemas para localizar componentes
- Consulta no computador, tablet ou celular da oficina — download imediato
O que o manual de serviço Eaton Transmissão Fs(o) 10309 cobre
- Introduction (Warnings, Purpose and Scope, Disassemble/Inspection/Assembly Precautions)
- Model Information (Serial Tag and Model Nomenclature)
- Specifications (Technical Data, Torque Rating, Torque Chart, Gear End Floats)
- Lubrication Information
- Tool Information (Recommended and Special Tools)
- Preventive Maintenance
- Power Flow
- General (Features, Epicyclic Reduction Gear, Installations)

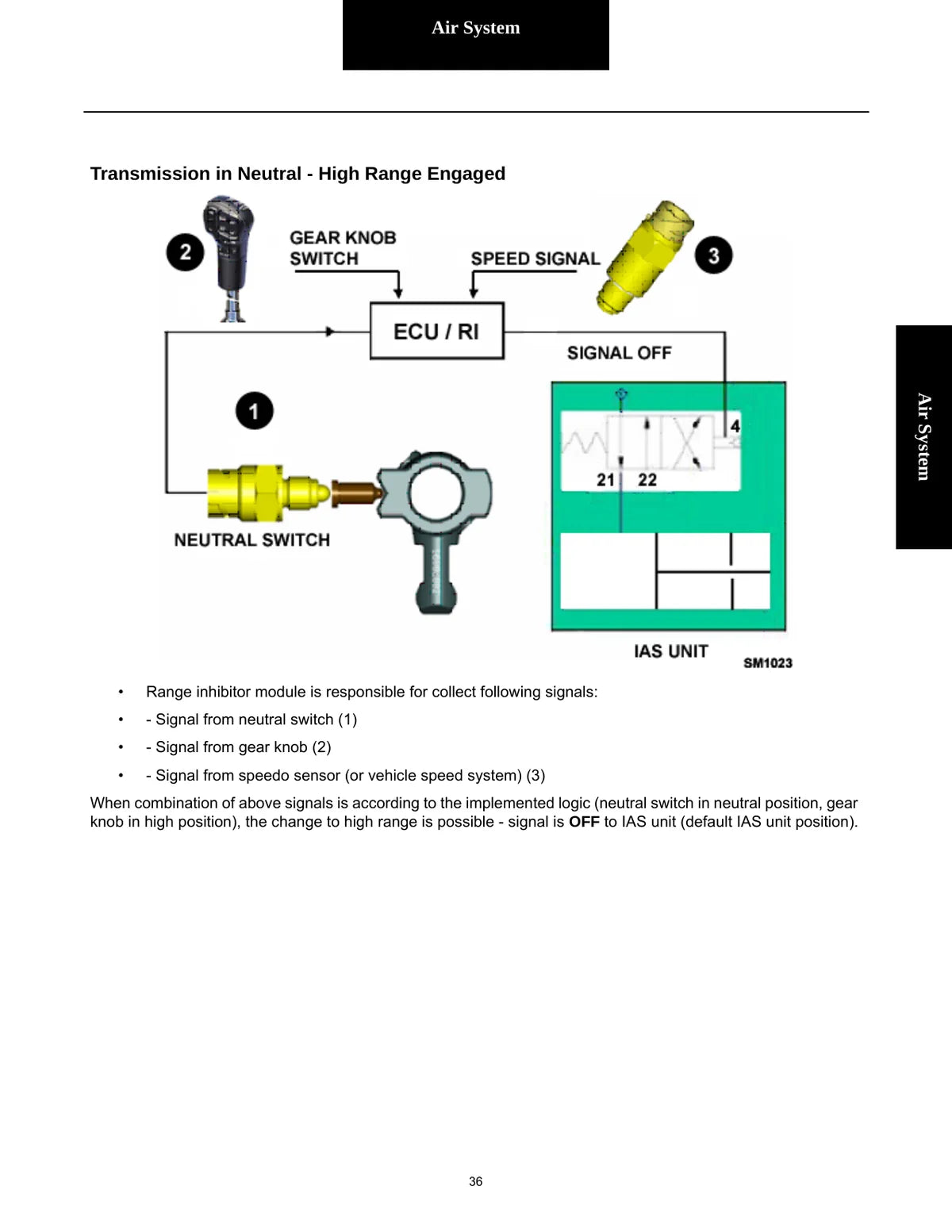

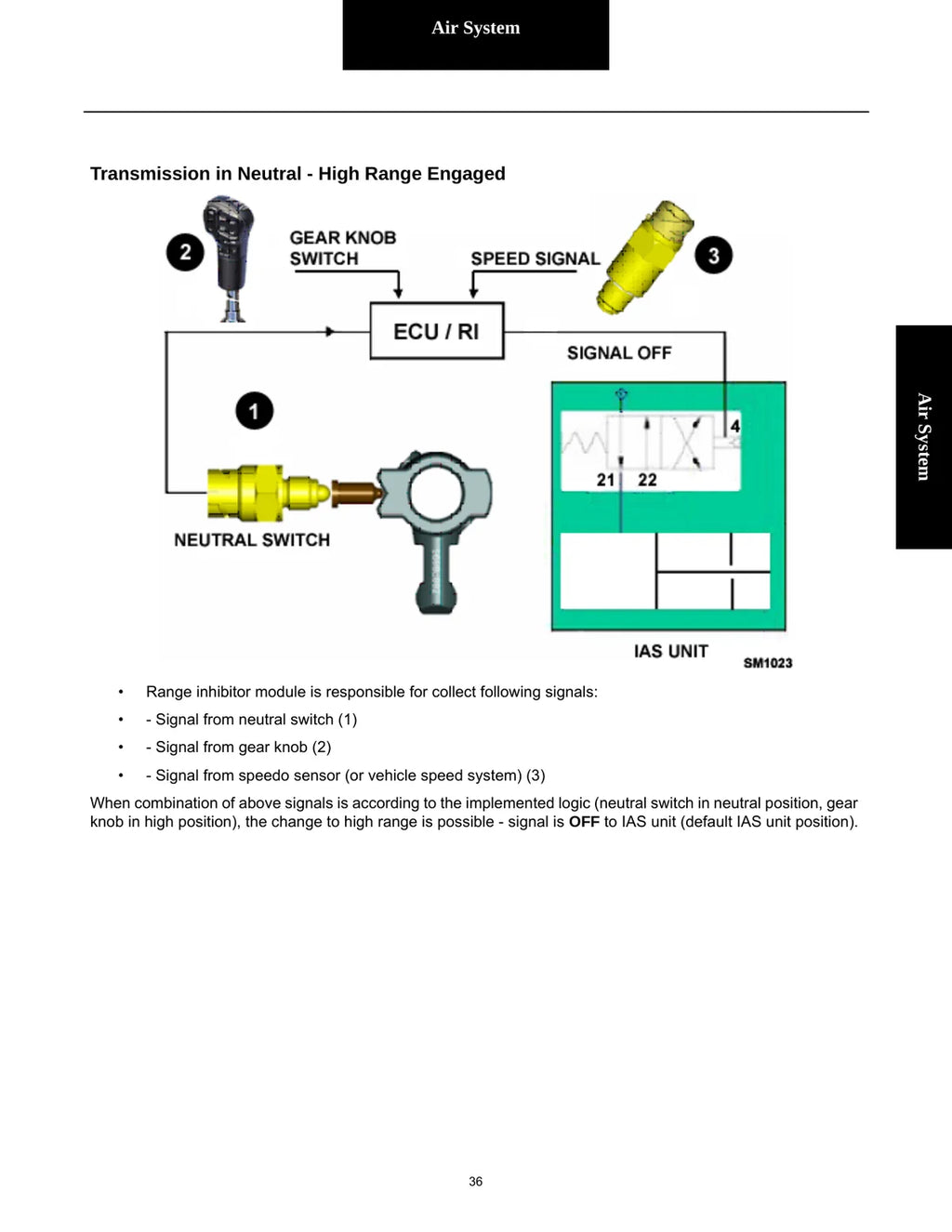

- Air System (Integrated Air System IAS, Range Change Air Circuits)
- Remote Control Assembly (Single H and Double H)

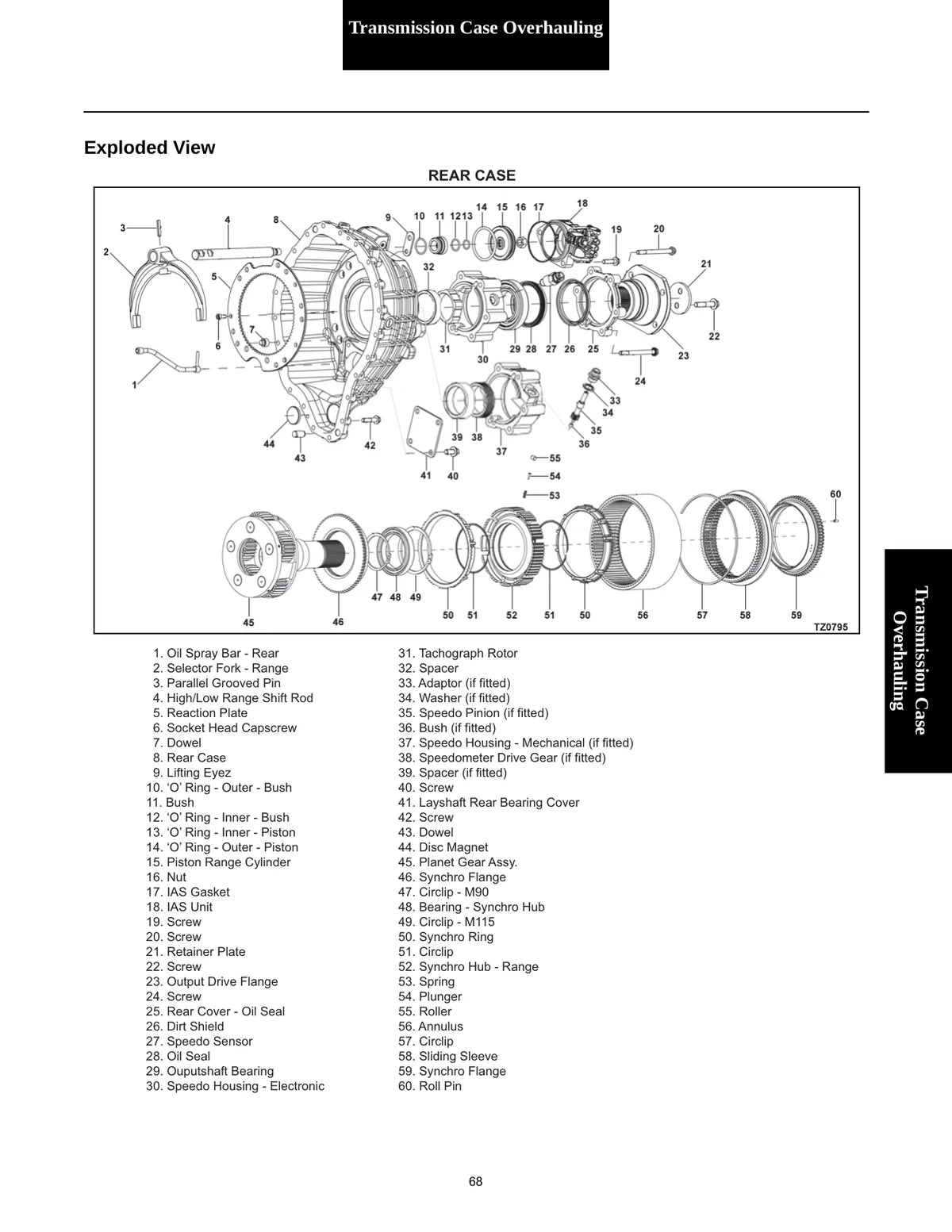

- Transmission Case Overhauling

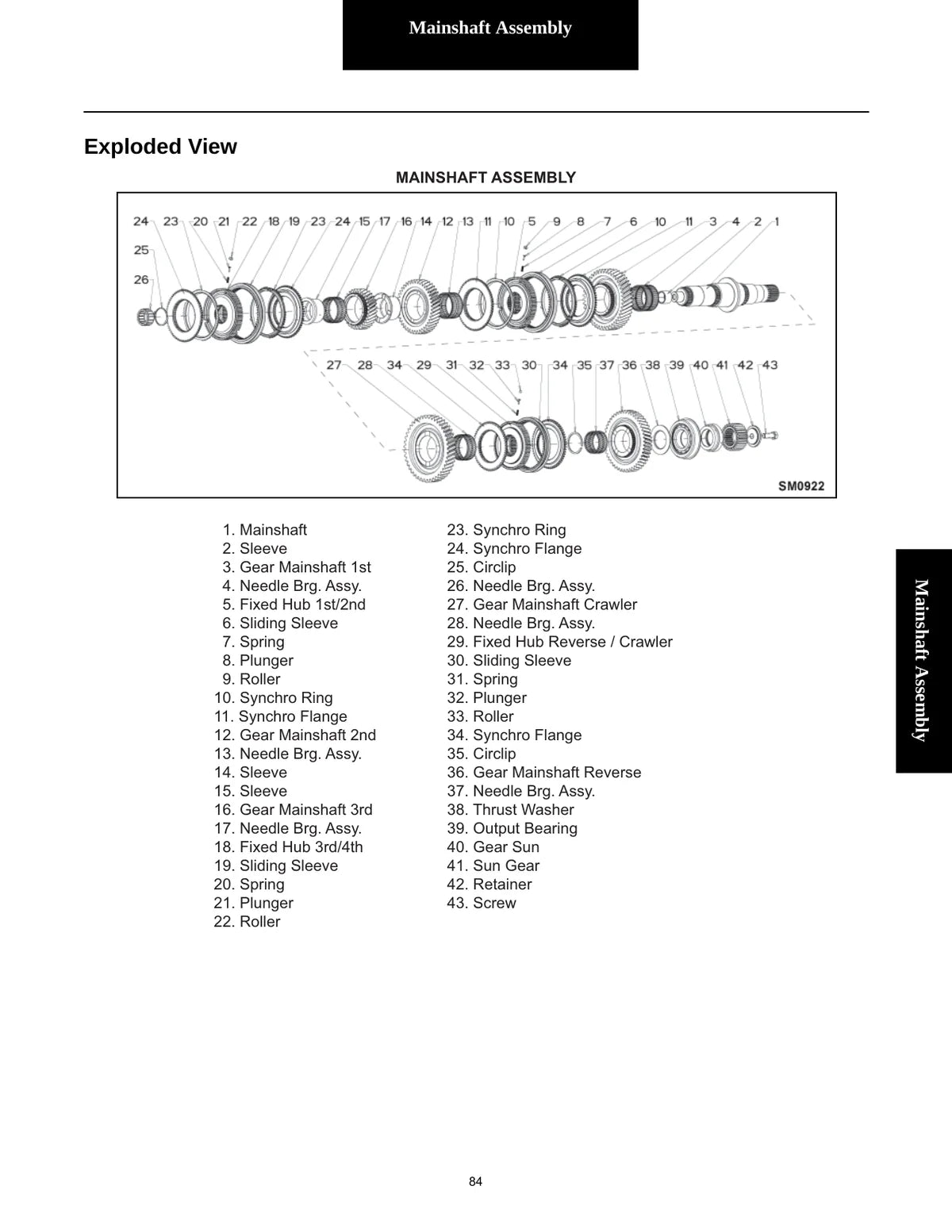

- Mainshaft Assembly
- Layshaft Assembly
Eaton FS(O)-10309 9-Speed Range-Change Transmission Service Manual (TRSM0005)
- Eaton Transmissions FS(O)-10309 Service Manual TRSM0005, September 2016
- 9 forward speeds (gears 1 to 8 synchronised) and 1 reverse; output speed 1000
- Uses an epicyclic reduction (range change) gear for the two-speed range shift
- Range change is air-operated via the Integrated Air System (IAS) with bi-stable relay switch
- FS = direct-drive version, FSO = overdrive version of the same 10309 gearbox

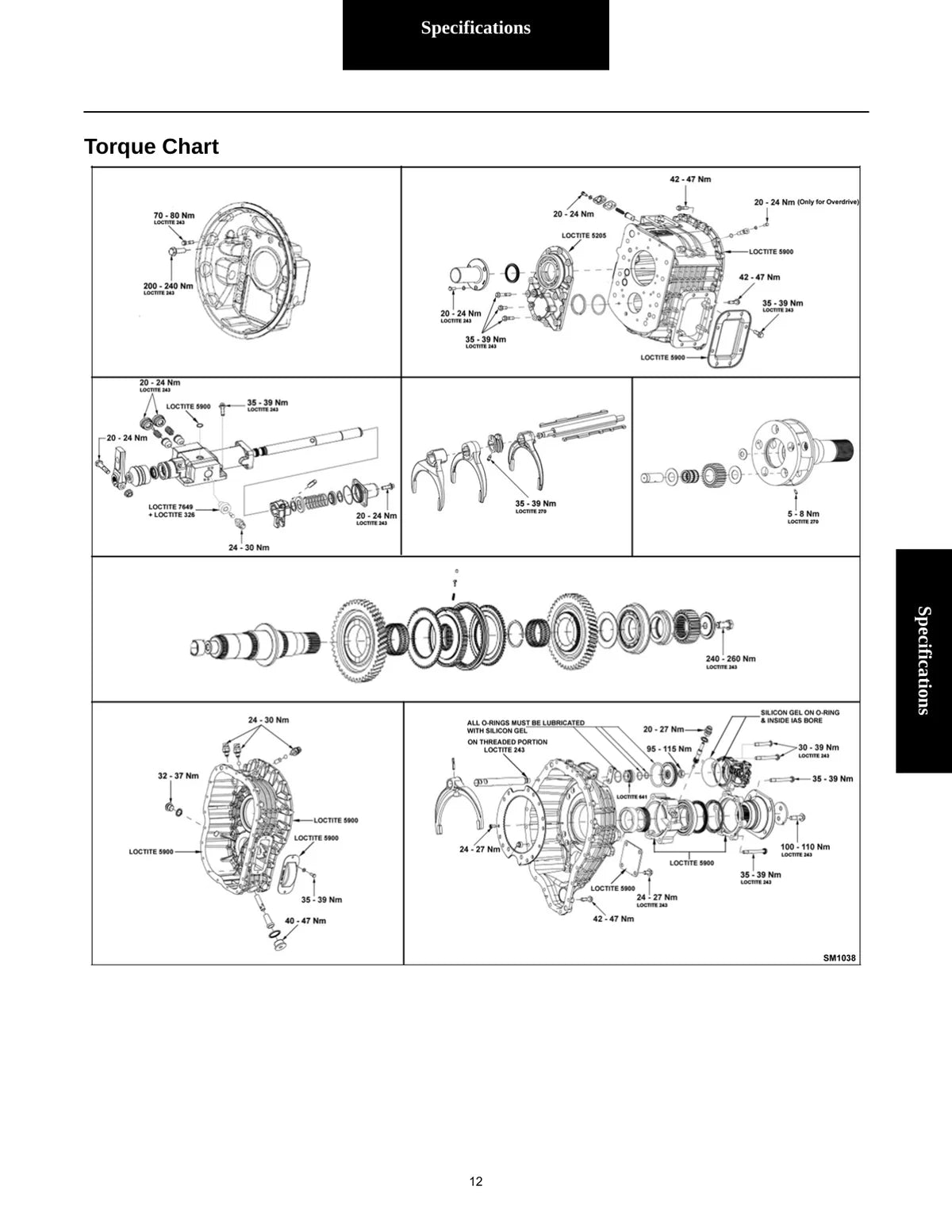

- Torque chart values include clutch housing screws 200-240 Nm (M18) and sun gear retaining capscrew 225-255 Nm (M16)
- Oil change interval every 1000 hours or 12 months (up to 5000 hours / 2-3 years for extended fills)
