Descrição

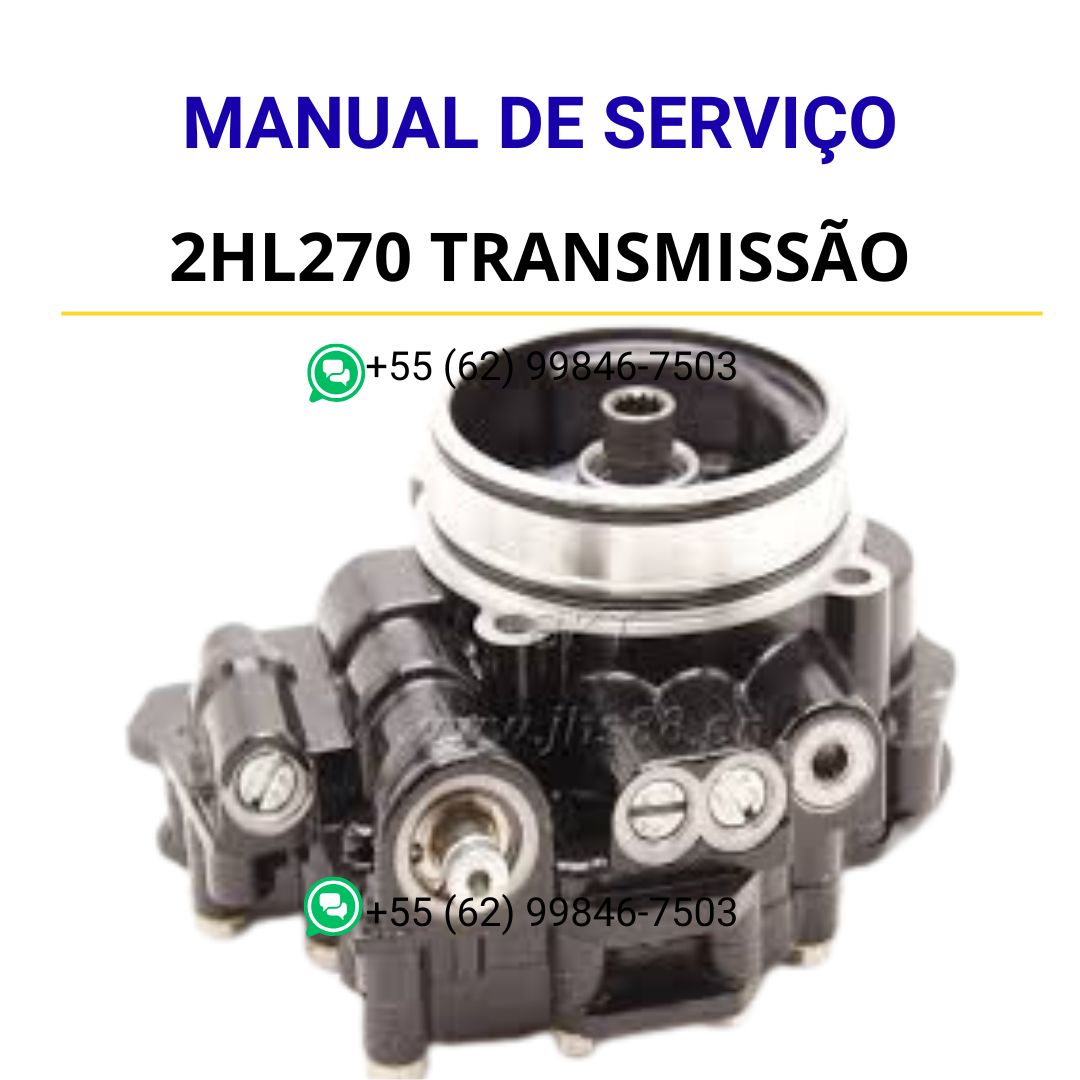

Manual de Serviço Transmissão Volvo 2HL270 Conversor de Torque Duplo — referência técnica completa em PDF com 83 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Documento oficial para a transmissão 2HL270 com conversor de torque duplo, desenvolvida com tecnologia ZF. Inclui procedimentos fotográficos de remontagem dos conjuntos de freio e embreagem, medições dimensionais com calibrador digital para ajuste preciso das folgas dos discos, instalação de vedações O-ring, gaiola do rolo axial e pistões com ferramenta especial 88830082. Traz tabela completa de torques de aperto padrão ZF para roscas métricas ISO standard e fina, cobrindo parafusos das classes 8.8, 10.9 e 12.9. PDF com 44 MB para consulta em campo ou bancada.
Especificações do Manual
- Marca: Volvo
- Modelo: 2HL270 Conversor de Torque Duplo
- Tipo: Transmissão Hidráulica
- Páginas: 83
- Tamanho: 44 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Medição dimensional com calibrador digital (dimensões A, B, C e D), ajuste de folgas dos discos de freio e embreagem, remontagem do anel de pressão e calços de ajuste, instalação da mola de compressão e peça de pressão, montagem da gaiola do rolo axial com arruelas de pressão, instalação de anéis de vedação O-ring na caixa de engrenagem, vedação e montagem dos pistões de freio e embreagem, tabela de torques de aperto ZF para roscas métricas ISO standard e fina.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Folga do disco da embreagem (curso do pistão): 2,4 +0,3/0 mm
- Folga do disco de freio (curso do pistão): 1,8 +0,1/0 mm
- Torque de aperto M10 — classes 8.8 / 10.9 / 12.9: 46 / 68 / 79 Nm
- Torque de aperto M12 — classes 8.8 / 10.9 / 12.9: 79 / 115 / 135 Nm
- Torque de aperto M16 — classes 8.8 / 10.9 / 12.9: 195 / 280 / 330 Nm
- Torque de aperto M20 — classes 8.8 / 10.9 / 12.9: 390 / 560 / 650 Nm
- Ferramenta especial prescrita: 88830082 — Mandril de instalação
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de transmissões pesadas e oficinas especializadas que trabalham com transmissões Volvo e necessitam de especificações técnicas confiáveis para reparos assertivos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas da transmissão 2HL270.
O manual traz a tabela completa de torques ZF para a transmissão 2HL270?
Sim, inclui a tabela completa de torques de aperto padrão ZF para roscas métricas ISO standard e fina, com valores para as classes de resistência 8.8, 10.9 e 12.9.
Tem todos os procedimentos de remontagem da transmissão?
Sim, inclui desde ajustes preventivos até reparos completos dos conjuntos de freio, embreagem e conversor de torque, com toda a documentação original contemplada.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
