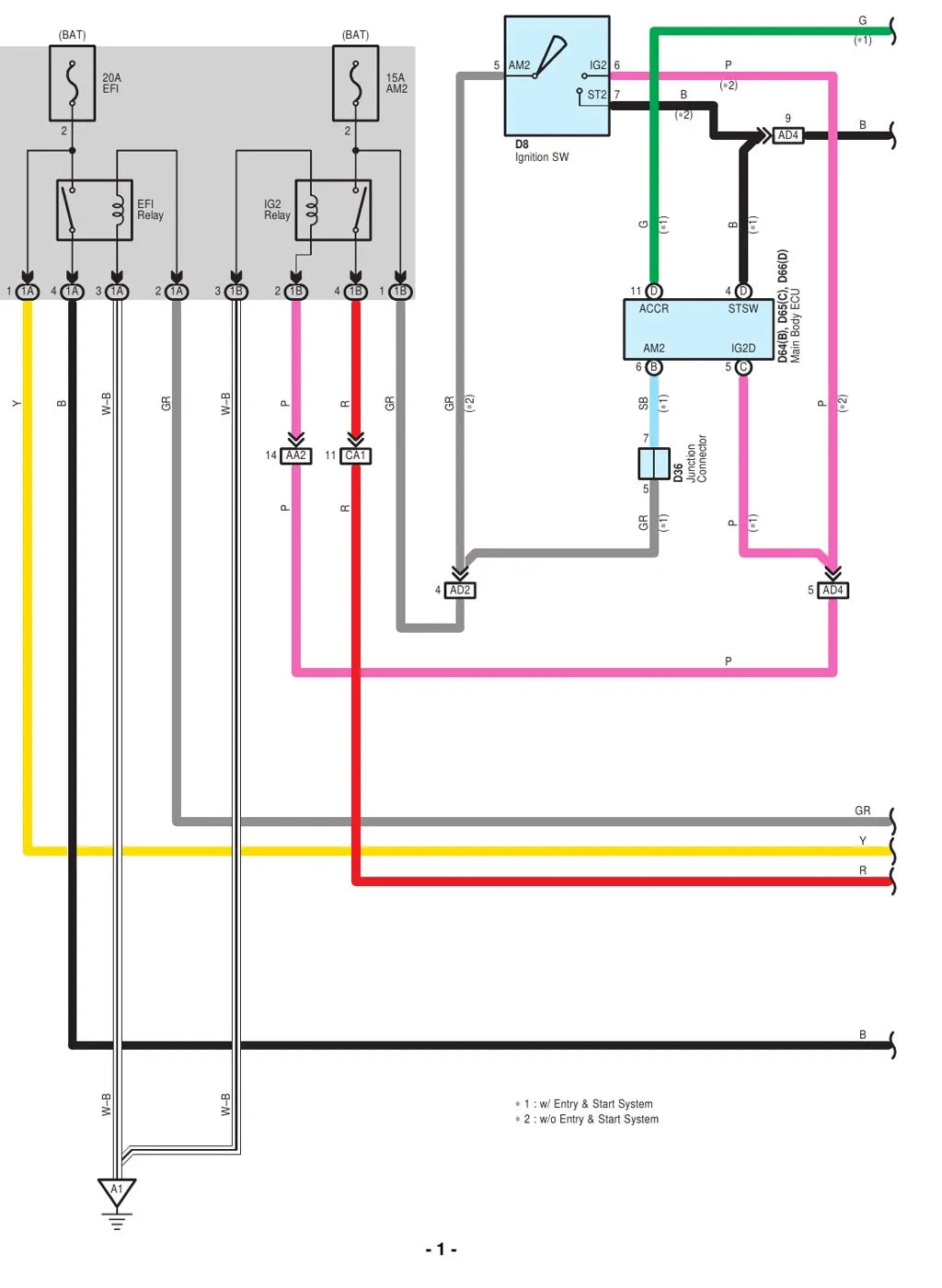

Os diagramas elétricos do Toyota Yaris são o documento técnico em PDF, com 207 páginas em inglês, que trazem o conjunto de esquemas elétricos do carro: chicotes, conectores, fusíveis, pontos de massa e localização de componentes. Não é um manual de oficina com procedimentos de reparo mecânico. Cada circuito vem no formato de prancha da Toyota, com código de conector e de pino em cada terminal, e separa as versões com e sem o sistema Entry & Start.
Destaques deste material
- São 207 páginas só de diagramas elétricos do Toyota Yaris, no formato de prancha da Toyota, com código de conector e de pino em cada terminal.
- É o conjunto de esquemas elétricos e localização de componentes, e não um manual de oficina com procedimentos de reparo mecânico.
- Cada circuito distingue as versões com e sem o sistema Entry & Start, a chave inteligente.
- Traz o mapa completo das fontes de alimentação BAT, IG e ACC e todos os pontos de massa da carroceria.
- A rede multiplex CAN, o módulo Main Body ECU e o conector de diagnóstico DLC3 aparecem em circuito próprio.
- Cobre conforto e segurança: direção elétrica EPS, ABS, airbags SRS, imobilizador, faróis HID e nivelamento de faróis.
O que este manual cobre
- Freios ABS
- Ar-condicionado e eletroventilador
- Sistema de áudio
- Painel de instrumentos
- Sistema de carga
- Travamento das portas e remoto
- Conector de diagnóstico DLC3
- Controle do motor
- Transmissão automática
- Direção elétrica EPS
- Faróis HID e nivelamento
- Comunicação multiplex CAN
- Vidros elétricos e retrovisores
- Airbags, imobilizador e massas
Por que vale a pena
- Rastreia o circuito fio a fio até o conector, com o pino identificado na prancha.
- Mostra cor de fio, número de terminal e ponto de aterramento de cada sistema.
- Ajuda a achar o fusível e o relé certos antes de abrir o painel.
- Separa versão com e sem chave inteligente, o que evita diagnóstico pelo circuito errado.
Para quem é
- Eletricista automotivo que atende carro japonês.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som.
- Funilaria e retífica que precisa remontar chicote.
Perguntas frequentes
Este material é o manual de oficina?
Não. É o conjunto de esquemas elétricos do Yaris, com chicotes, conectores, fusíveis, pontos de massa e localização de componentes, sem procedimentos de reparo mecânico.
Cobre a versão com chave inteligente?
Sim. Os circuitos são apresentados nas duas configurações, com e sem o sistema Entry & Start.
Está em português?
Não, o documento está em inglês. Os códigos de conector, os números de pino e os símbolos de circuito são padrão Toyota e se leem em qualquer idioma.
Como recebo o arquivo?
O download do PDF é imediato após a compra. Você abre no celular, no tablet ou no PC e imprime as pranchas que precisar.
