Os Diagramas Elétricos Toyota Land Cruiser Prado / Meru J120 e J125 formam o documento técnico em PDF, com 1.208 páginas em inglês, que reúne o conjunto de esquemas elétricos do veículo entre 2002 e 2009: chicotes, conectores, fusíveis, relés, pontos de terra e localização de componentes. Não é um manual de oficina com reparo mecânico. O arquivo junta as duas partes, EWD527E e EWD595E, e atende as séries GRJ120 e GRJ125, RZJ120 e RZJ125, KDJ120 e KDJ125, KZJ120, LJ120 e LJ125.
Destaques deste material
- Conjunto completo de esquemas e diagramas elétricos do Toyota Land Cruiser Prado / Meru J120 e J125, anos 2002 a 2009 — não é um manual de oficina mecânica.
- São 1.208 páginas reunindo as duas partes num arquivo só: publicação EWD527E e publicação EWD595E, com texto pesquisável.
- Atende as séries GRJ120/125, RZJ120/125, KDJ120/125, KZJ120 e LJ120/125, com circuitos dos motores 1GR-FE, 3RZ-FE, 1KD-FTV, 1KZ-TE e 5L-E.
- Circuitos de sistema completos: ABS, VSC, ECT e indicador do automático, vidros e travas, alarme, chave sem fio, iluminação, ar-condicionado automático e rede multiplex com Body ECU.
- Versões de volante à esquerda (LHD) e à direita (RHD) nos sistemas de carroceria, mais os pontos de terra e o quadro de fluxo de corrente.
- Fecha com a lista de conectores, os números de peça dos conectores e o diagrama elétrico geral do veículo.
O que este manual cobre
- Diagnóstico de circuitos elétricos
- Glossário de termos e símbolos
- Localização de relés
- Roteamento do chicote elétrico
- Posição das peças
- Conectores e pontos de emenda
- Circuitos de sistema
- Controle do motor

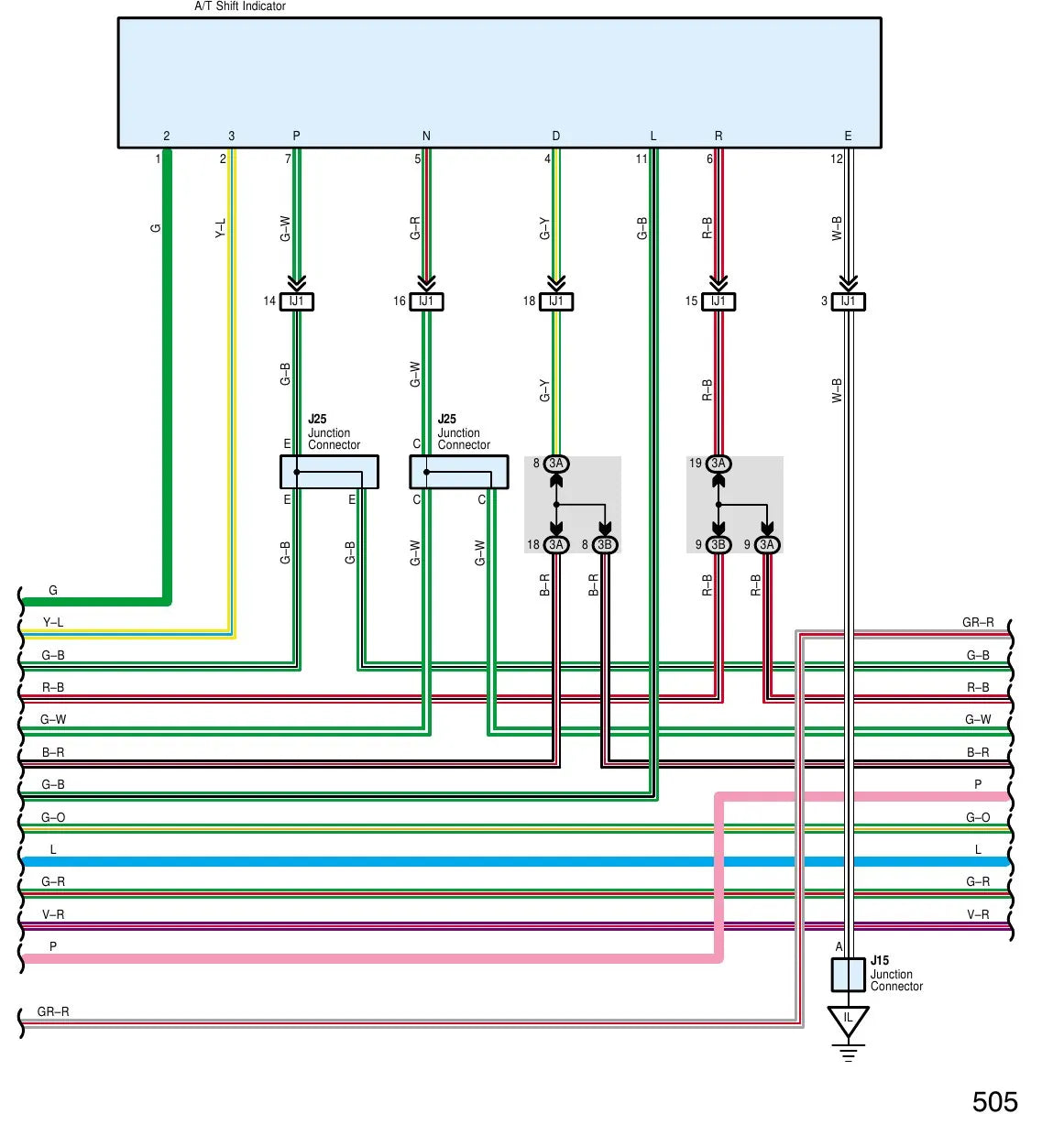

- Câmbio automático ECT
- ABS e VSC

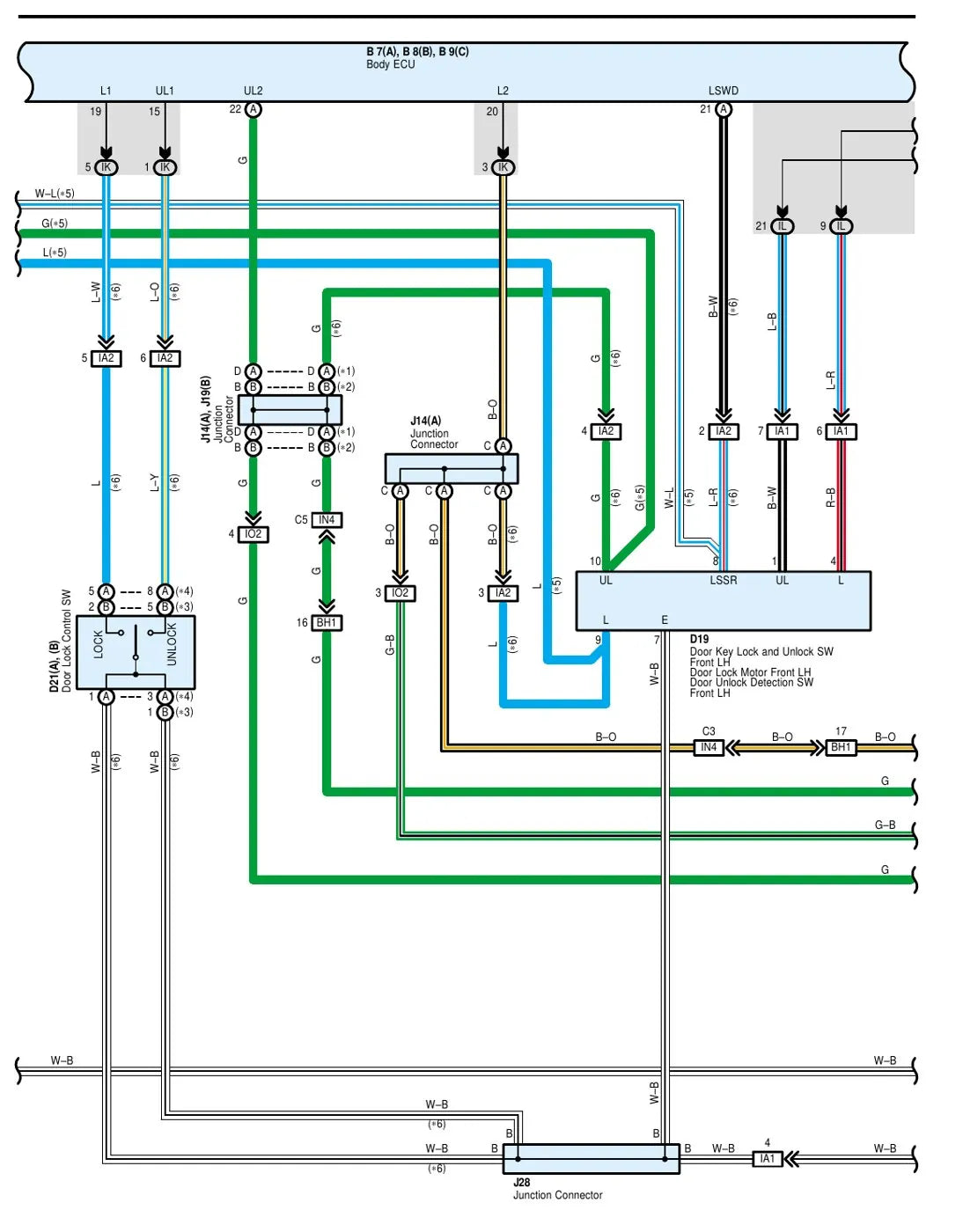

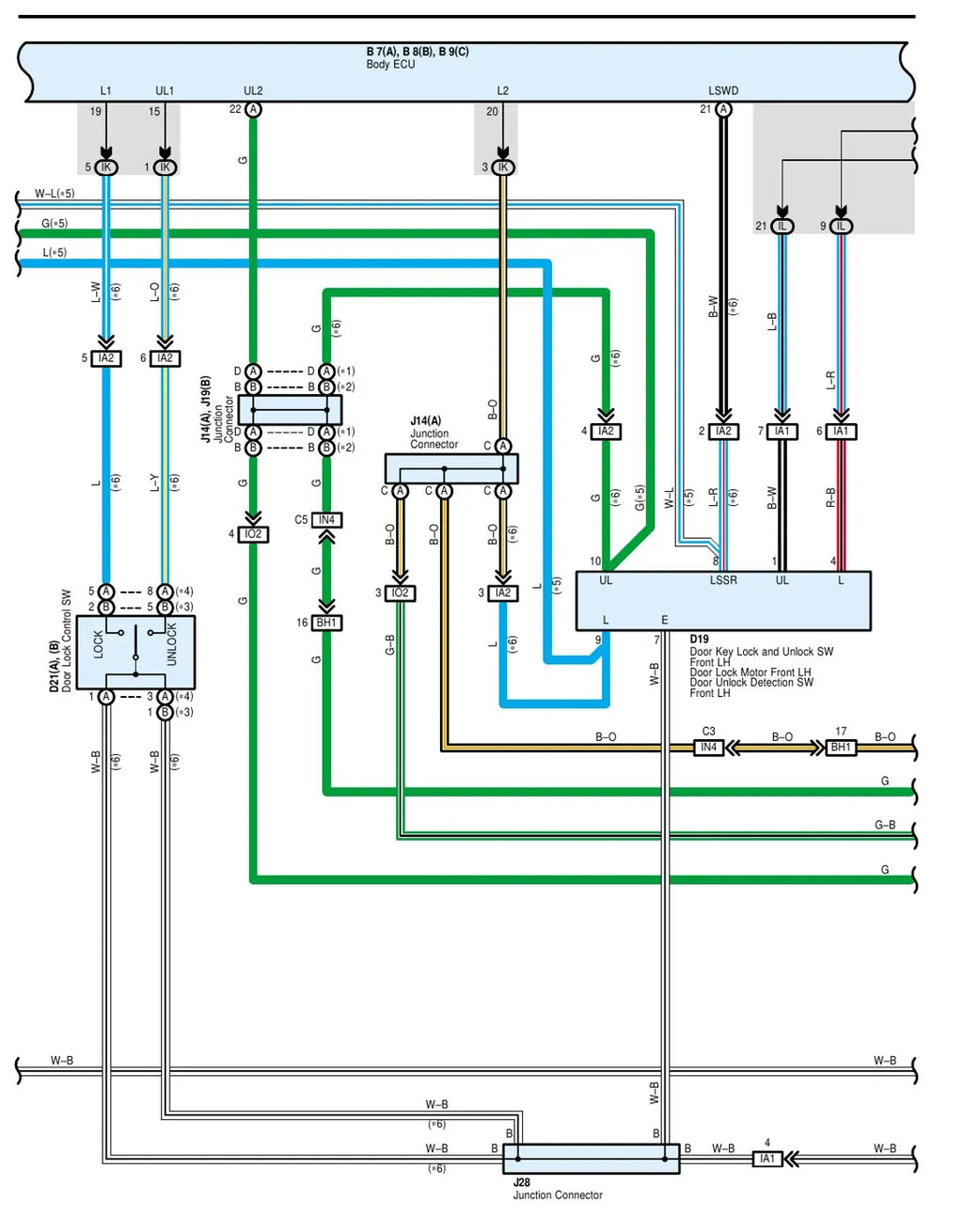

- Travas, alarme e chave
- Iluminação interna e lanternas
- Ar condicionado e Body ECU
- Pontos de terra e conectores
Por que vale a pena
- Permite rastrear o circuito fio a fio, do fusível até o conector, sem abrir o chicote no escuro.
- Identifica o pino, a cor do fio e o ponto de aterramento de cada sistema.
- Mostra qual fusível e qual relé alimentam o circuito antes de desmontar o painel.
- Encurta o diagnóstico elétrico e evita emenda errada na fiação.
Para quem é
- Eletricista automotivo que vive de achar o defeito na fiação.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som que precisa do ponto certo.
- Retífica e funilaria que desmonta chicote e precisa remontar igual.
Perguntas frequentes
Serve para o meu Prado?
Sim, se for J120 ou J125 entre 2002 e 2009 — séries GRJ120/125, RZJ120/125, KDJ120/125, KZJ120 e LJ120/125. Meru é o nome comercial do mesmo veículo.
É um só arquivo?
Sim. As duas partes, EWD527E e EWD595E, vêm juntas em 1.208 páginas, com texto pesquisável.
Tem procedimento de reparo mecânico?
Não. Este volume é o conjunto de esquemas elétricos, roteamento de chicote, conectores, relés e pontos de terra.
Como recebo?
Por download imediato depois da compra. Você abre no celular, no tablet ou no computador e imprime as páginas que precisar.
