Descrição
Manual de Serviço Colheitadeira John Deere 9650 9750 STS — arquivo PDF com 659 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

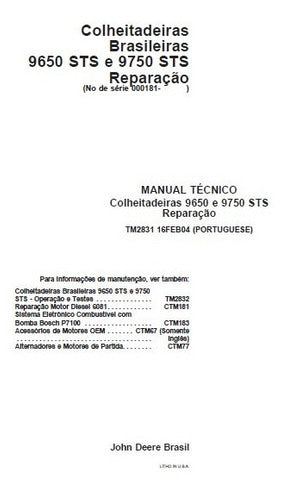

Referência oficial: TM2831 (16FEB04). Aplicável às colheitadeiras John Deere 9650 STS e 9750 STS, ambas equipadas com motor 6081HH de 8,1 L, seis cilindros em linha, turbocomprimido a diesel. A 9650 STS entrega 216 kW (290 hp) e a 9750 STS, 242 kW (325 hp) à rotação nominal de 2.200 rpm. O documento traz tabelas completas de especificações técnicas comparativas entre os dois modelos, capacidades de fluidos, rotações de operação por componente e dimensões com diferentes configurações de pneus. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: John Deere
- Modelo: 9650 STS e 9750 STS
- Tipo: Colheitadeira
- Páginas: 659
- Tamanho: 20 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: TM2831 (16FEB04)
- Motor: 6081HH — 8,1 L, seis cilindros em linha, turbocomprimido, a diesel

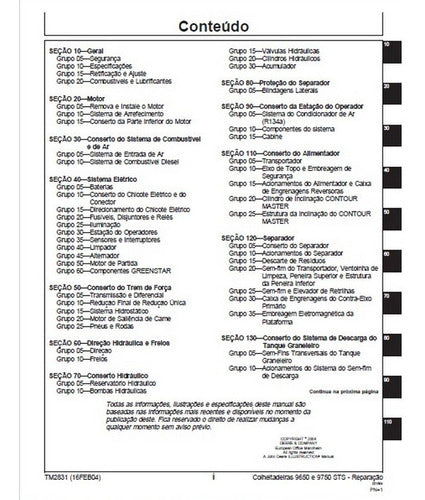

Procedimentos e Sistemas Cobertos

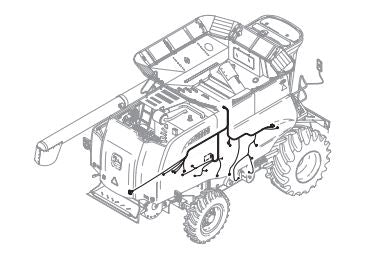

Transmissão hidrostática, motor e sistemas auxiliares, plataforma de corte, sistema de alimentação, sistema de trilha e côncavos, sistema de separação e limpeza, elevadores e tanque graneleiro, sistema hidráulico, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor 9650 STS: 216 kW (290 hp) / Motor 9750 STS: 242 kW (325 hp) — ambos a 2.200 rpm, modelo 6081HH, 8,1 L

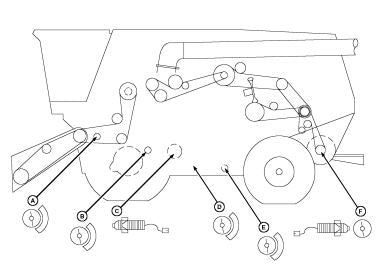

- Rotação nominal do motor para carga total: 2.200 rpm; STS faixa alta: 380–1.000 rpm; eixo de acionamento do separador: 1.546 rpm
- Tanque de combustível: 945 L (250 gal); reservatório hidráulico/hidroelétrico: 34 L (36 US. qts)
- Cárter do motor com filtro: 29,5 L (31 US. qts); transmissão: 9,6 L (10 US. qts)
- Tanque graneleiro: 10.570 L (300 bu.) com taxa máxima de descarga de 5.285 L/min (150 bu./min)
- Peso 9650 STS (milho, sem plataforma): 13.597 kg; 9750 STS: 13.338 kg

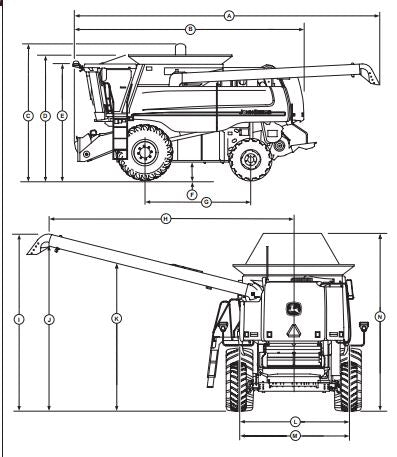

- Raio de giro: 7,4 m (24 ft, 3 in.); comprimento total com pneus 800/65R32: 10 m
- Módulo de controle de alimentação: 10 seções laterais; côncavos: 3; grelhas de separação: 4
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias John Deere, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 9650 9750 STS.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
Tem as tolerâncias e ajustes?
Sim, cada seção apresenta as especificações técnicas necessárias para executar ajustes e montagens corretas.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
