O Manual de Serviço Scania R 520 é o manual de oficina em PDF, em português, feito para o chassi do caminhão. São 12 anos disponíveis, de 2013 a 2024, e cada ano traz o manual de um R 520 com configuração definida, de 4.736 a 6.477 páginas.
Nos anos disponíveis, o R 520 aparece com motor DC16. Cada manual começa pelos dados técnicos do chassi — configuração de rodas, motor, câmbio, eixos, suspensão e sistema de freio — e segue pelos grupos de serviço da Scania.
Destaques deste material
- Escolha o ano no seletor da página: a lista abaixo mostra a configuração do chassi de cada ano.
- No manual de 2024, são 788 tópicos de serviço organizados em 122 subgrupos.
- Capítulo de generalidades com elevação e apoio sobre cavaletes, momentos de aperto padrão das juntas aparafusadas, resgate e manobra do veículo e armazenamento do chassi parado.
- Texto em português e PDF pesquisável, para ir direto ao componente.
Versões por ano
No câmbio, "range" é o grupo redutor (marchas altas e baixas) e "split" é a meia marcha.
- 2013 — R 520 LA4x2MNA · motor DC16 101 (520 hp) · câmbio GRSO905R com range e split · Euro 6 · 4.736 páginas.
- 2014 — R 520 LA6x2MNA · motor DC16 101 (520 hp) · câmbio GRSO905 com range e split · Euro 6 · 4.759 páginas.
- 2015 — R 520 LA6x2MNB · motor DC16 101 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 5.187 páginas.
- 2016 — R 520 LA6x2MNB · motor DC16 101 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 5.222 páginas.
- 2017 — R 520 LA4x2MLA · motor DC16 101 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 4.937 páginas.
- 2018 — R 520 LA4x2MNB · motor DC16 101 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 5.142 páginas.
- 2019 — R 520 A4x2NA · motor DC16 116 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 6.052 páginas.
- 2020 — R 520 B6x2/4NB · motor DC16 116 (520 hp) · câmbio GRS905R com range e split · Euro 6 · 6.477 páginas.
- 2021 — R 520 B8x4/4NB · motor DC16 116 (520 hp) · câmbio GRSO905R com range e split · Euro 6 · 6.406 páginas.
- 2022 — R 520 A6x4HZ · motor DC16 114 (520 hp) · câmbio GRSO905R com range e split · Euro 5 · 6.132 páginas.
- 2023 — R 520 B6x4HZ · motor DC16 114 (520 hp) · câmbio GRSO926R com range e split · Euro 5 · 6.056 páginas.
- 2024 — R 520 A4x2LB · motor DC16 116 (520 hp) · câmbio GRSO905R com range e split · 6.474 páginas.
O que este manual cobre

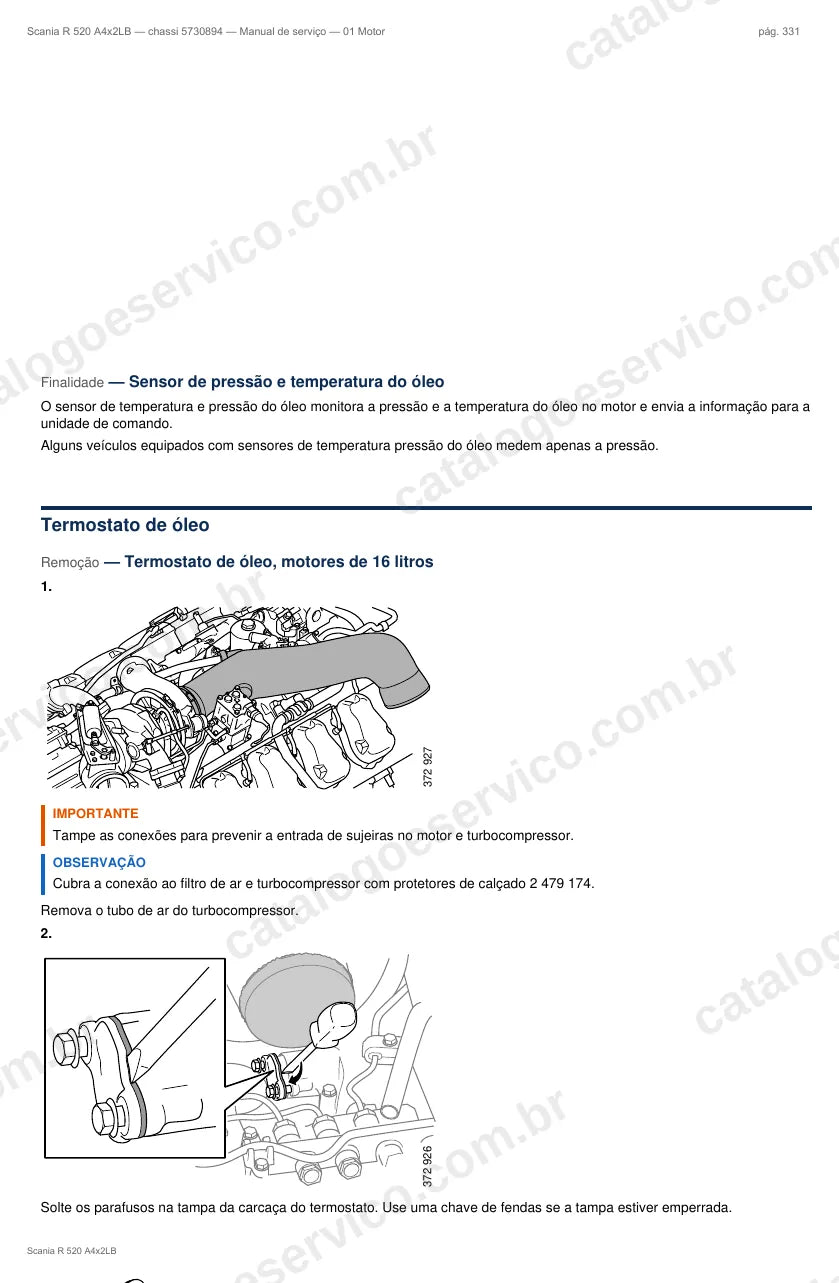

- Motor: cabeçote do cilindro, bloco de cilindros, mecanismo da árvore de manivelas e engrenagens de distribuição.
- Sistema de arrefecimento: radiador, radiador de ar, ventilador e carcaça do termostato.
- Combustível e escape: bomba injetora e injetores; tubos de combustível; tanque de combustível; sistema de escape.
- Embreagem: comando da embreagem e disco da embreagem.

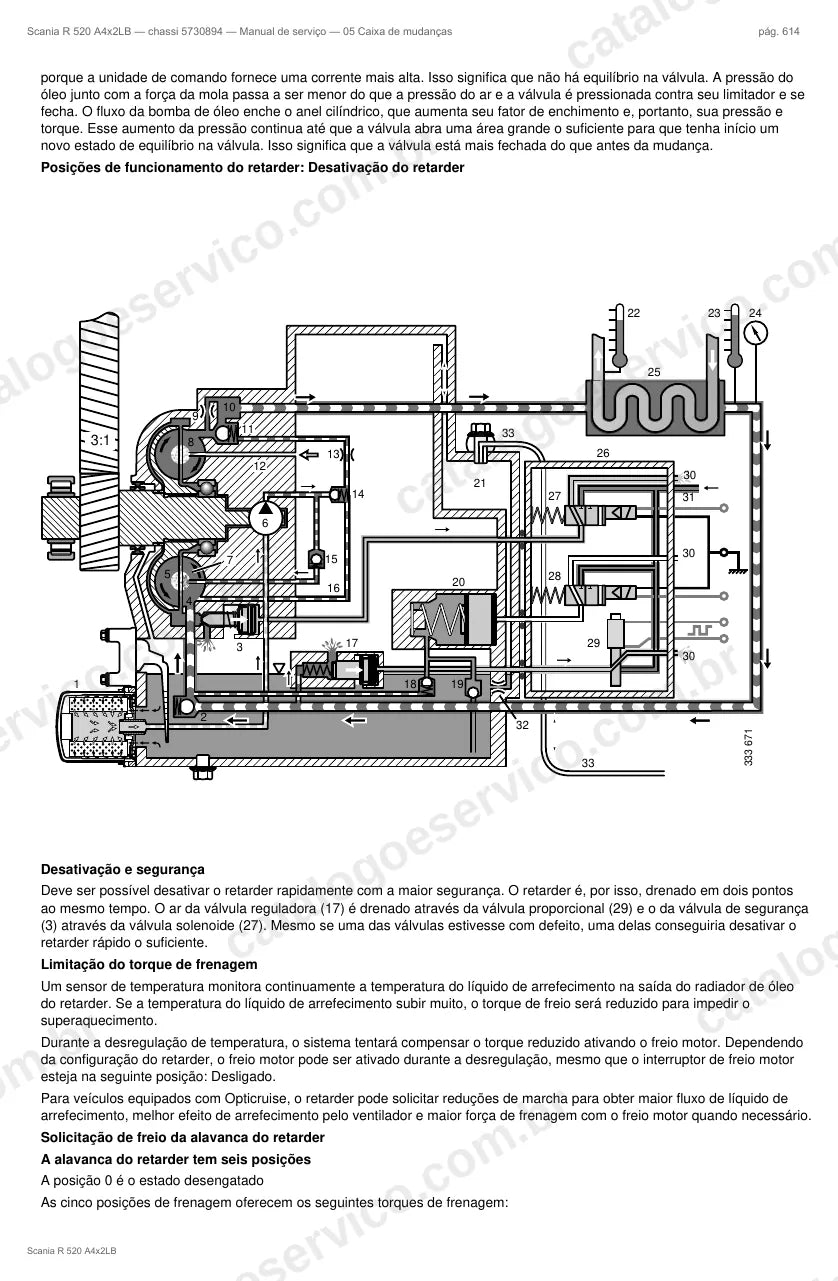

- Caixa de mudanças: eixos e engrenagens; controle de marchas; suspensão da caixa de mudanças; sistema de arrefecimento.
- Árvore de transmissão.
- Eixo dianteiro.
- Eixo traseiro: carcaça do eixo traseiro e redução do eixo.
- Cubos de roda: cubo da roda dianteira, cubo da roda traseira e roda.

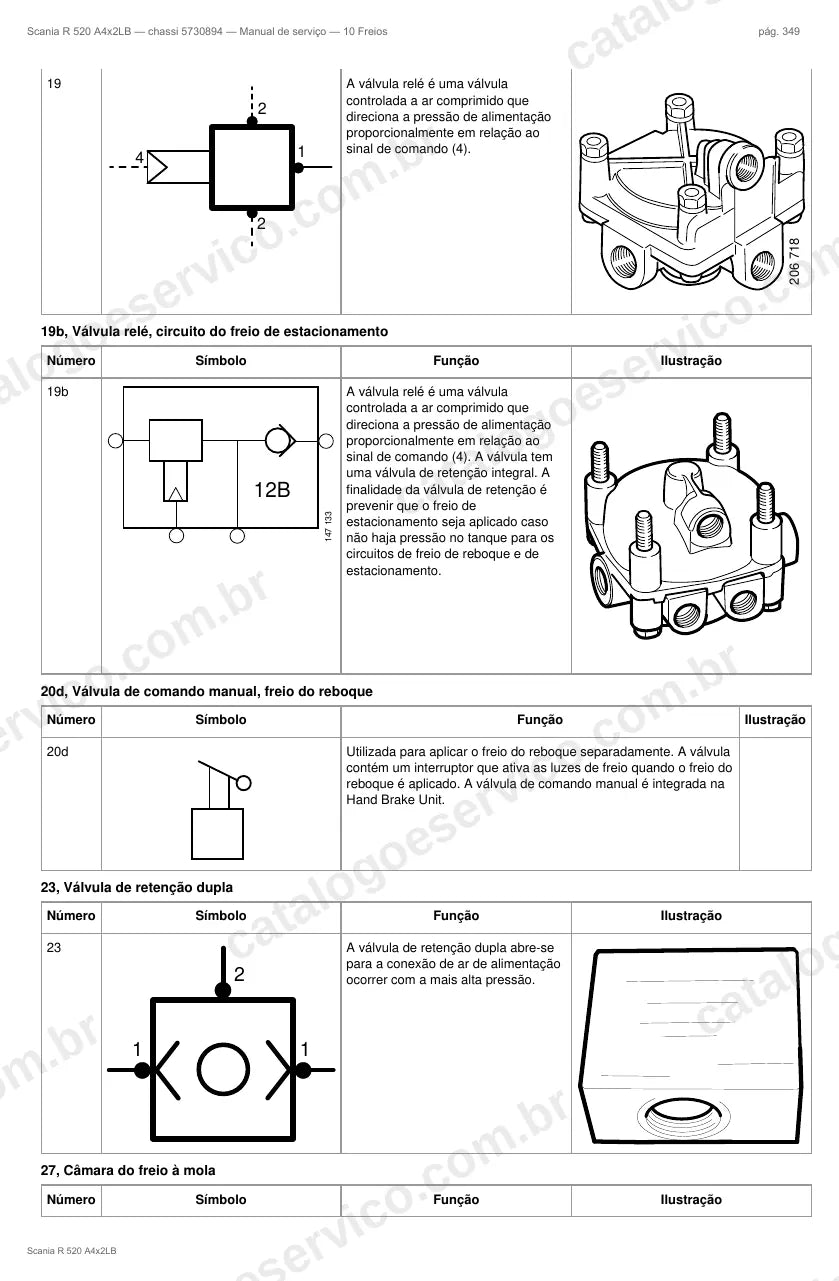

- Freios: freio da roda, reservatório de ar comprimido, compressor e circuito de alimentação.
- Chassi: para-choque.
- Suspensão: mola em folha, mola pneumática, circuito da suspensão a ar e amortecedor.
- Direção: volante e coluna de direção; caixa de direção; barra de direção; bomba hidráulica.
- Sistema elétrico: unidade elétrica central, alternador, iluminação e bateria.
- Instrumentos: painel de instrumentos, interruptores, tacógrafo, velocímetro e instrumento combinado.
- Cabine: estrutura da cabine, painel da grade frontal, capô, porta e isolamento.
- Equipamento complementar: equipamento de segurança e instalação pós-venda.
Por que vale a pena
- Ferramentas especiais indicadas pelo número nas operações que pedem ferramenta própria, o que ajuda a preparar o serviço.
- Sistema elétrico com localização de componentes e símbolos, útil para rastrear falhas no chicote.
- Manual em português e pesquisável: digite o nome do componente e vá direto ao procedimento.
- Diagnóstico de falhas por sintoma e descrição de funcionamento dos sistemas, para achar a causa antes de trocar peça.
Para quem é
Mecânicos e oficinas de veículos pesados, frotistas e caminhoneiros que fazem a própria manutenção do Scania R 520.
Perguntas frequentes
Qual ano devo escolher?
Escolha o ano do seu caminhão. Cada ano traz o manual de um R 520 com a configuração mostrada em "Versões por ano". Se o seu tiver outra configuração de motor ou câmbio, chame no WhatsApp antes de comprar: indicamos o arquivo mais próximo.
O manual está em português?
Sim, o manual está em português e o PDF é pesquisável.
A loja emite nota fiscal?
Sim, a compra sai com nota fiscal.
Posso usar em mais de um dispositivo?
Sim. O arquivo pode ser aberto no computador, no tablet e no celular da oficina.
Como recebo o material?
Com o pagamento aprovado, você recebe o arquivo digital para download. Dúvidas, chame no WhatsApp.
