O Manual de Serviço SANY BHL75, BHL95 e SLB95 é a publicação Backhoe Loader Maintenance Manual, edição de dezembro de 2023, para manutenção e reparação de retroescavadeiras. O original em inglês possui 2.057 páginas em PDF pesquisável e reúne motores Tier 3 Cummins e Tier 4 Deutz, transmissão, eixos, controle eletrônico e circuitos hidráulicos. Inclui instruções de serviço dos conjuntos de válvulas 5000cc-b32 e scx120-g2, além de testes, ajustes e diagnóstico de falhas.
O conteúdo atende à consulta de oficina: descreve o funcionamento dos sistemas, apresenta valores padrão e orienta verificações antes da desmontagem. Fotografias, desenhos de componentes e esquemas apoiam a leitura dos procedimentos. A aplicação de cada capítulo depende do motor e da configuração da máquina.
Modelos Contemplados
- SANY BHL75: retroescavadeira identificada na capa e nos cabeçalhos da publicação.
- SANY BHL95: retroescavadeira incluída no mesmo manual de serviço e manutenção.
- SANY SLB95: retroescavadeira contemplada pela publicação técnica.
Confira a identificação do equipamento e a configuração instalada. A designação BHL75A, presente em outros documentos da loja, exige conferência própria de compatibilidade.
O Que Você Recebe
- Manual técnico digital em PDF para consulta de serviço, manutenção e reparação.
- Capítulos de estrutura e funcionamento, valores padrão, testes e ajustes, diagnóstico e desmontagem e montagem.
- Diagramas hidráulicos e elétricos, ilustrações e apêndices técnicos de transmissão, eixos e diagnóstico do motor.
- Idioma conforme a opção selecionada: Inglês — R$ 150,00 ou Português — R$ 250,00.
A contagem de 2.057 páginas, a edição de dezembro de 2023, a busca por texto e as imagens de amostra foram verificadas no original em inglês.
Capítulos e Sistemas Cobertos
Motores, arrefecimento e controle eletrônico
Estrutura e funcionamento dos motores Tier 3 Cummins e Tier 4 Deutz, arrefecimento, comando eletrônico do motor, MCU, display e circuitos de partida para as configurações descritas. O apêndice inclui códigos de diagnóstico eletrônico do motor.
Transmissão, eixos e freios
Conversor de torque hidráulico, transmissão, árvore de transmissão, eixo dianteiro direcional, eixo traseiro motriz, rodas, pneus e freio de serviço. Há valores padrão, verificações de pressão, manutenção de óleo e procedimentos de remoção e instalação.
Hidráulica e equipamentos de trabalho
Circuitos hidráulicos, bomba de pistões, válvula principal, bloco de alimentação piloto, direção, reservatório, filtros, acumulador PPC, válvula PPC, ride control e cilindros hidráulicos. O manual também apresenta dimensões de lança, braço, caçambas e estabilizadores.
Sistema elétrico e ar-condicionado
Esquemas elétricos, comandos, display, circuitos de iluminação e sinalização, limpador e buzina. No ar-condicionado, aborda localização de componentes, painel de controle, esquema, compressor, condensador, válvula de expansão e sensores.
Segurança, especificações e referências de oficina
Preparação para manutenção, precauções de serviço, dimensões, capacidade de levantamento, parâmetros técnicos, óleos, conexões, anéis de vedação, flanges, parafusos e torques de aperto.
Procedimentos Técnicos Incluídos
- Motor: ajuste de folga de válvulas, medição de compressão e verificação e ajuste da tensão de correias, conforme a motorização.
- Pressões hidráulicas: inspeção e ajuste da pressão de trabalho, pressão da linha de comando e pressão de saída da válvula piloto.
- Equipamento de trabalho: medição da deriva dos implementos e liberação da pressão residual das linhas hidráulicas.
- Transmissão e freios: medição de pressão de óleo, verificações de freio de estacionamento e manutenção do trem de força.
- Eixos: troca e verificação do nível de óleo e medição de desgaste do freio multidisco.
- Desmontagem e montagem: remoção e instalação de conjuntos, reparação de cilindros hidráulicos e instruções para as válvulas 5000cc-b32 e scx120-g2.
Para Quem é Indicado
Para mecânicos de máquinas pesadas, técnicos de manutenção, oficinas de retroescavadeiras e responsáveis por frotas que precisam consultar procedimentos de serviço dos modelos SANY BHL75, BHL95 e SLB95.
Natureza do Documento
Trata-se de um manual de serviço e manutenção para consulta técnica de oficina. O produto é digital, sem envio de livro impresso. Para identificação de peças por código, consulte também o catálogo correspondente à máquina.
Perguntas Frequentes
Qual manual de serviço atende à SANY BHL75, BHL95 e SLB95?
Esta publicação, Backhoe Loader Maintenance Manual, identifica os três modelos e reúne funcionamento, valores padrão, testes, diagnóstico e procedimentos de reparação.
O manual contém esquema elétrico e diagrama hidráulico?

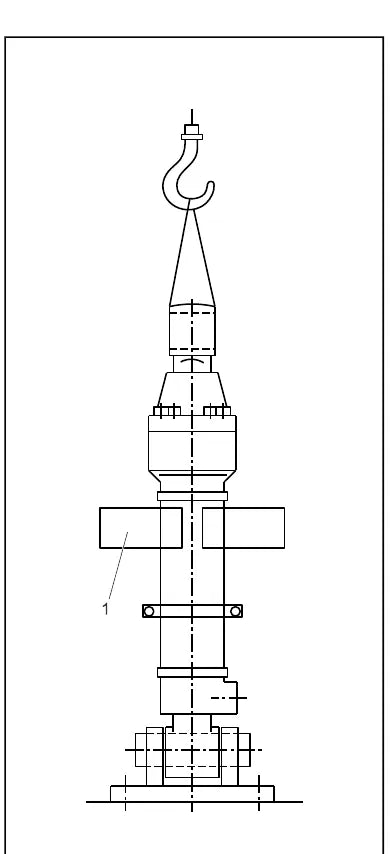

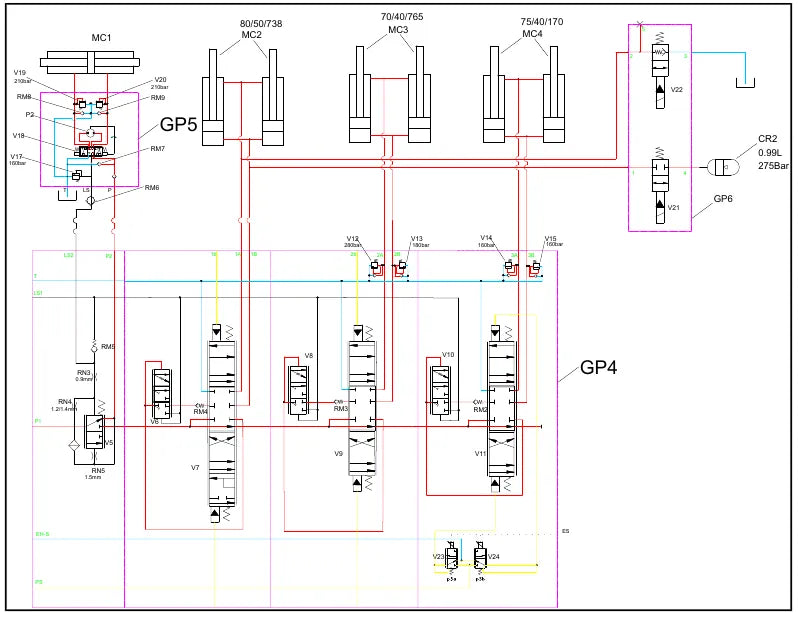

Sim. Há circuitos hidráulicos e esquemas elétricos, incluindo componentes de comando, partida e equipamentos de trabalho. As duas imagens internas do anúncio mostram um circuito hidráulico e um desenho técnico de cilindro extraídos do original.
Há testes de pressão e regulagens?
Sim. O capítulo de testes e ajustes inclui pressão hidráulica de trabalho, linha de comando, válvula piloto, transmissão, freios e ajuste de folga de válvulas do motor, conforme a configuração.
Quais motores aparecem na publicação?
O documento aborda configurações Tier 3 Cummins e Tier 4 Deutz. Verifique o motor instalado para selecionar os procedimentos correspondentes.
Quantas páginas tem o PDF e ele permite pesquisar palavras?
O original em inglês tem 2.057 páginas e texto pesquisável. A contagem inclui os apêndices técnicos. Esses dados foram conferidos no arquivo original.
O manual está disponível em português?
O anúncio possui as opções Inglês e Português. Selecione o idioma desejado antes da compra. As amostras exibidas correspondem ao original em inglês.
Entrega, Acesso e Suporte
- Entrega digital após a confirmação do pagamento.
- Acesso vitalício ao material adquirido.
- Reenvio gratuito e suporte para dúvidas sobre o recebimento.
Atendimento: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
Informações Importantes
A edição da publicação é dezembro de 2023; essa data identifica o documento e não determina, sozinha, o ano de fabricação das máquinas atendidas. Compare modelo, motor e configuração com a sua retroescavadeira. Siga as precauções de segurança descritas no manual durante o serviço.
