Descrição

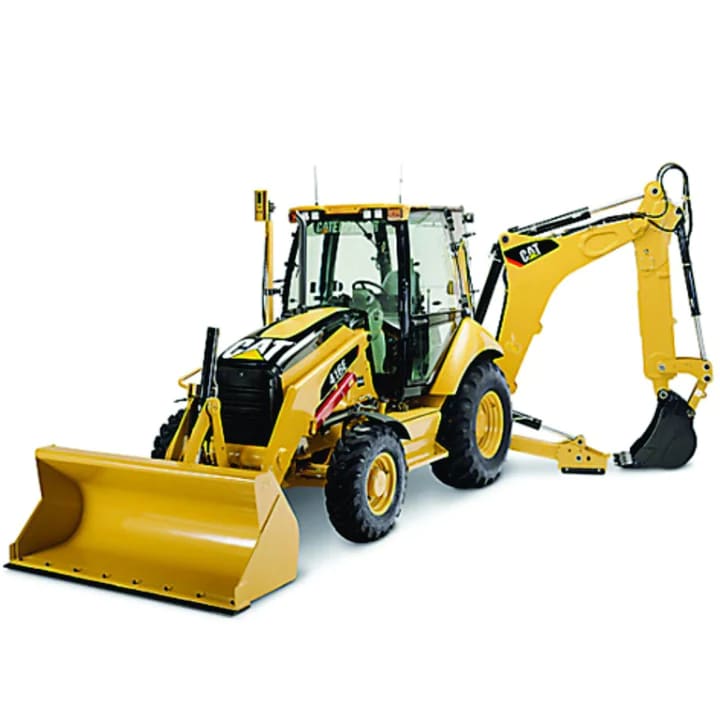

Manual de serviço oficial Caterpillar da retroescavadeira 416E com motor 3054C — 4.402 páginas em inglês, PDF pesquisável, cobrindo as 7 séries da máquina (B6P, BWC, CBD, LMS, MFG, NBE e SHA), com diagramas elétricos e hidráulicos completos.
Qual série este manual cobre
Cada série da 416E tem seu próprio manual: B6P0001-UP, BWC0001-UP, CBD0001-UP, LMS0001-UP, MFG0001-UP, NBE0001-UP e SHA0001-UP. Confira a plaqueta (número de série) da sua máquina antes de aplicar os procedimentos — informe a série após a compra para receber o documento correspondente.
Procedimentos com dado real (amostra do manual)
- Medição da altura do pistão acima do bloco, com o relógio comparador 1P-2403 e o corpo de medição 1P-2402
- Folga da válvula no guia: com válvula nova, eleva-se a borda a 15,0 mm (0,60 in) e mede-se o movimento radial; acima do limite, troca-se o guia
- Ajuste de válvulas e sincronização da injeção do motor 3054C
- Diagnóstico dos sistemas hidráulico e elétrico, e desmontagem/montagem da transmissão
Ferramentas especiais Caterpillar referenciadas
1P-2403 (relógio comparador / Dial Indicator) e 1P-2402 (corpo do medidor / Gauge Body), além do ferramental para guia e sede de válvula. O manual lista a ferramenta CAT necessária para cada procedimento.
Sistemas cobertos
Motor 3054C (combustível, arrefecimento, lubrificação), transmissão e conversor de torque, eixos e diferenciais, freios, sistema hidráulico com circuitos de implementos e o sistema elétrico — este com os diagramas de fiação, partida, carga e localização de conectores.
Especificações
- Marca: Caterpillar
- Modelo: 416E (retroescavadeira / backhoe loader)
- Motor: Caterpillar 3054C
- Séries: B6P · BWC · CBD · LMS · MFG · NBE · SHA (todas 0001-UP)
- Páginas: 4.402
- Tamanho: 250 MB
- Idioma: Inglês
- Formato: PDF pesquisável
Manual de serviço ou catálogo de peças?
Este manual é para executar o reparo: procedimentos, torques, ajustes e diagnóstico. Para identificar e comprar a peça certa (part numbers e vistas explodidas), o complemento é o Catálogo de Peças da Caterpillar 416E.
