Descrição
Manual de Serviço Transmissão Powershift Volvo PT1560 — PDF oficial com 285 páginas em Português. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Documento oficial Volvo Construction Equipment (Function Group 030, emissão 08/05/2023), aplicável às transmissões planetárias automáticas PT1560, PT1860, PT1562, PT1862, PT1563 e PT1863. Traz tabelas completas de razões de redução por marcha — de R2 (3,962:1) a F6 (1:1 direta) — e especificações do conversor de torque monofásico com roda livre e lock-up. Inclui procedimentos detalhados de verificação elétrica das válvulas PWM e solenoides, recondiccionamento da válvula de pressão principal, substituição do filtro e montagem do sistema de controle com torques de aperto definidos para cada fixador. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelos: PT1560, PT1860, PT1562, PT1862, PT1563, PT1863
- Tipo: Transmissão Planetária Automática (Powershift)
- Páginas: 285
- Tamanho: 61 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Function Group: 030
- Data do Documento: 08/05/2023
Procedimentos e Sistemas Cobertos

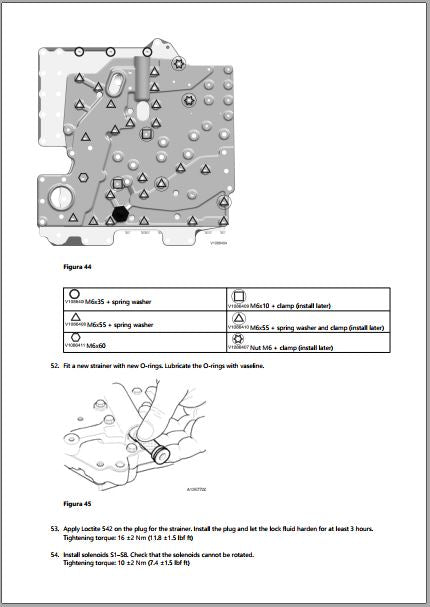

Desmontagem e montagem completa da transmissão, recondiccionamento da válvula de pressão principal, manutenção do conjunto de válvulas de controle (valve slides) com troca de molas, substituição do filtro (strainer) com O-rings e aplicação de Loctite 542, instalação e centralização das placas do sistema de controle, verificação e teste dos solenoides MA4201/S1 a MA4207/S8, verificação das válvulas PWM4201, PWM4202 e PWM4203, montagem dos rotores da bomba com prensagem de rolamentos, e apertos finais com torques especificados para cada fixador.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Razões de redução: R2=3,962:1 | R1=6,822:1 | F1=6,360:1 | F2=4,400:1 | F3=2,440:1 | F4=1,685:1 | F5=1,326:1 | F6=1:1 (marcha direta)
- Conversor de torque monofásico com roda livre e lock-up — razão 2,37:1 (PT1560, PT1562, PT1563)

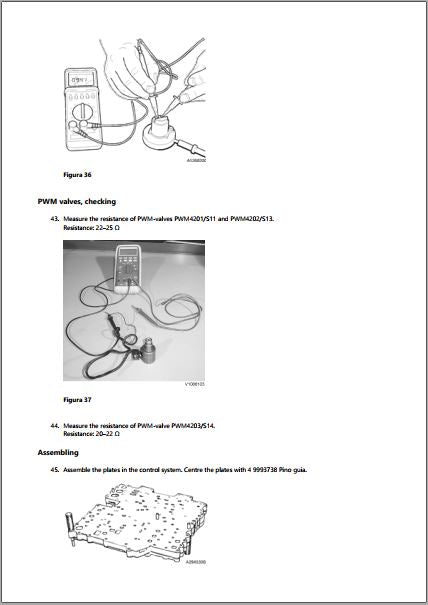

- Resistência das válvulas PWM4201/S11 e PWM4202/S13: 22–25 Ω
- Resistência da válvula PWM4203/S14: 20–22 Ω

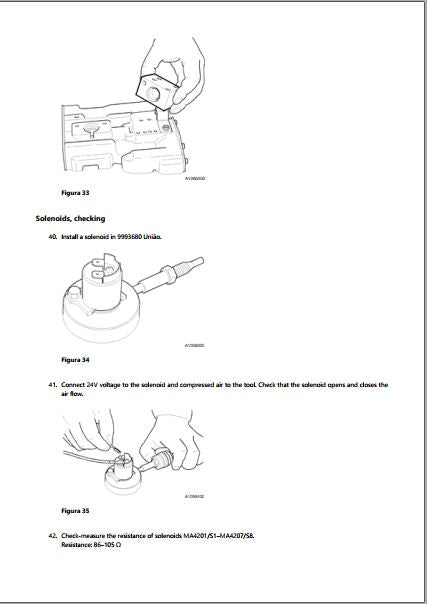

- Resistência dos solenoides MA4201/S1 a MA4207/S8: 86–105 Ω
- Torque de aperto do tampão do filtro: 16 ±2 Nm (11,8 ±1,5 lbf ft)

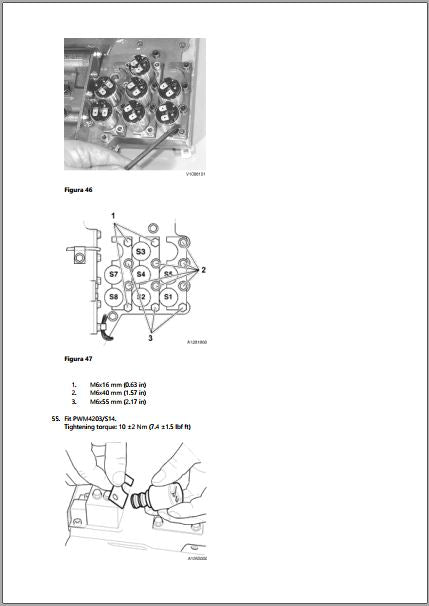

- Torque de aperto dos solenoides S1–S8: 10 ±2 Nm (7,4 ±1,5 lbf ft)
- Torque de aperto das válvulas slide: 6,5 Nm (4,8 lbf ft)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual inclui dados para verificação elétrica das válvulas PWM e solenoides?
Sim, traz os valores de resistência esperados para cada componente: válvulas PWM4201/S11 e PWM4202/S13 devem marcar 22–25 Ω, PWM4203/S14 entre 20–22 Ω, e solenoides MA4201/S1 a MA4207/S8 entre 86–105 Ω.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
