Descrição
São 1659 páginas no manual da pá carregadeira Case 1021F.

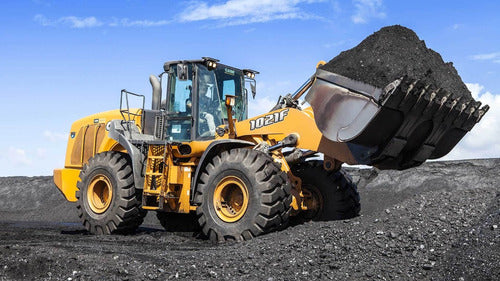

Este manual de oficina reúne os procedimentos de oficina e os valores originais de aperto, pressão e regulagem, cobrindo Motor, Chassi e estrutura, Sistema de arrefecimento, Ar-condicionado, Rodas e pneus, Sistema de combustível, entre outros. Serve à oficina que faz a manutenção da carregadeira 1021F, usada para carregar e transportar material solto.
O Que o Manual Ensina a Fazer
- Motor — lubrificação, testes
- Sistema hidráulico — desmontagem e montagem, reparo e recondicionamento
- Cabine — diagnóstico de falhas, ajuste e regulagem
- Sistema de combustível — substituição
Dados Cobertos
- Páginas: 1659
- Idioma: Inglês
Torques e Pressões de Fábrica (Exemplos)
Alguns valores de aperto/pressão de fábrica que constam no manual (confira sempre no manual antes de aplicar):
- Install screw plugs (5) and (6) and torque to: 40 N·m
- Cap screws and tighten to a torque of: 136 - 149 Nm
- Brake pump output 42 - 45 L/min at: 172 bar
- Pressure gauges should read at or above: 70 bar
- Pump mounting bolts (2) to a torque of: 149 - 170 N·m
- Opens with pressure below: 20.7 bar
Informações Técnicas do Manual
- Especifica os valores de torque de fábrica para a montagem dos conjuntos.
- Inclui os códigos de falha e os fluxogramas de diagnóstico para identificar problemas.
- Indica as pressões de trabalho de fábrica dos sistemas hidráulico e de combustível.
- Traz as capacidades de óleo, combustível e fluidos da máquina.
- Traz os diagramas elétricos com o traçado dos circuitos e a pinagem dos conectores.
Manual de Serviço vs Catálogo de Peças
Este manual de serviço traz os procedimentos de reparo, os torques de aperto e o diagnóstico. Para identificar e comprar a peça pelo número de fábrica, o documento complementar é o catálogo de peças.
Manual de Serviço e Operação desta Máquina
- Catalogo De Peças CASE - 1021F - Pa-Carreg. - 10/15 - TIER 2
- Catalogo De Peças CASE - 1021F - Carregad. - 12/16 - TIER 4
Perguntas Frequentes
Motor: o que o manual cobre? Traz lubrificação, testes.
Sistema hidráulico: o que o manual cobre? Traz desmontagem e montagem, reparo e recondicionamento.
Para qual modelo serve o manual? É específico da Case 1021F.
Cap screws and tighten to a torque of: qual o torque/valor de fábrica? 136 - 149 Nm, conforme o manual. Confira sempre no manual antes de aplicar.
