Descrição

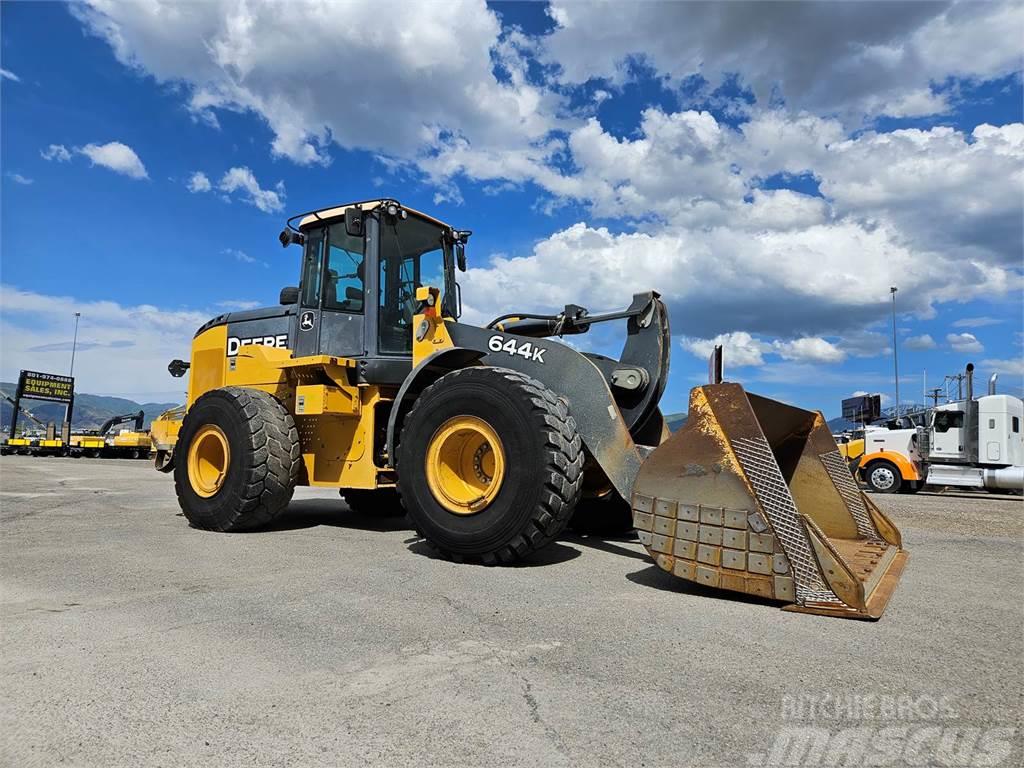

Manual Elétrico Hidráulico Pá-Carregadeira John Deere 644K — arquivo digital em PDF com 1472 páginas em espanhol. Inclui procedimentos de diagnóstico, códigos de falha (DTC), esquemas elétricos completos e teoria de funcionamento dos sistemas hidráulico e de transmissão.
Referência oficial: TM11155. Aplicável à Cargadora 644K equipada com motores PowerTech™ diésel de 4,5 l e 6,8 l (referência CTM107) e PowerTech Plus™ com sistema eletrônico de combustível Nível 14 HPCR Denso (CTM321). O manual traz diagnóstico organizado por 9 unidades de controle — ECU, TCU, FLC, SSM, ADU, ROD, RDR, JSV e JSC — com fluxogramas de decisão passo a passo para cada código de falha. Inclui diagramas de blocos do sistema de controle da transmissão com identificação de solenoides, sensores e embreagens. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: John Deere
- Modelo: 644K
- Tipo: Pá-Carregadeira
- Páginas: 1472
- Tamanho: 26,9 MB
- Idioma: Espanhol
- Formato: PDF Pesquisável
- Referência: TM11155
- Data de publicação: 07OCT08
- Motor: PowerTech™ diésel 4,5 l e 6,8 l (CTM107) / PowerTech Plus™ 4,5 l e 6,8 l (CTM321)
- Conteúdo: Funcionamiento y pruebas (Operação e Testes)
Procedimentos e Sistemas Cobertos
Información general (9000): Información de seguridad.
Códigos de diagnóstico de problemas (9001): Códigos DTC da Unidad de control del motor (ECU), Unidad de control de la transmisión (TCU), Unidad de control de carga flexible (FLC), Módulo de interruptores sellado (SSM), Unidad de pantalla avanzada (ADU), Detección de objetos traseros (ROD), Radar de velocidad de desplazamiento (RDR), Válvula de dirección de la palanca de mando (JSV), Unidad de control de la dirección de palanca de mando (JSC).
Comprobación final (9005): Procedimiento de comprobación final del funcionamiento.
Motor (9010): Teoría de funcionamiento, Información de diagnóstico, Pruebas.
Sistema eléctrico (9015): Información del sistema, Diagramas del sistema, Diagnóstico de subsistemas, Funcionamiento del monitor, Referencias.
Tren de mando (9020): Teoría de funcionamiento, Información de diagnóstico, Ajustes, Pruebas.
Sistema hidráulico (9025): Teoría de funcionamiento, Información de diagnóstico, Ajustes, Prueba.
Calefacción y aire acondicionado (9031): Teoría de funcionamiento, Información de diagnóstico, Pruebas.
Destaques Técnicos
Exemplos de especificações e conteúdos presentes neste manual:
- Códigos de diagnóstico (DTC) organizados por 9 unidades de controle: ECU, TCU, FLC, SSM, ADU, ROD, RDR, JSV e JSC
- Diagrama de blocos do sistema de controle da transmissão: Solenoides Y1 a Y6, Embreagens K1, K2, K3, K4, KV e KR
- Sensores do trem de força: B29 Torque Converter Input/Output Speed Sensor, B30 Internal Clutch Speed Sensor, B31 Trans Output Shaft Speed Sensor
- Y27 Lockup Converter Proportional Valve (transmissão de 5 velocidades)
- Y19 Park Brake Release Solenoid com procedimentos de teste
- Fluxogramas de diagnóstico com verificação de componentes, cortocircuito e revisão de mazo (conector X23, circuito T27 AZU)
- Documentos técnicos referenciados: CTM107, CTM321, CTM442, TM-H120A, TM-H125A, TM-H185A, CTM310, CTM10007, SP458
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias John Deere, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Manual de Serviço Mecânico 644K.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual inclui códigos de falha (DTC)?
Sim, a Seção 9001 traz códigos de diagnóstico organizados por 9 unidades de controle (ECU, TCU, FLC, SSM, ADU, ROD, RDR, JSV e JSC) com fluxogramas de diagnóstico para cada código.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço John Deere disponíveis em nosso catálogo.
