Descrição
Manual de Serviço Colheitadeira New Holland TC4.90 TC5.90 TX4.90 TX5.90 — documentação técnica completa da colheitadeira em PDF pesquisável. São 1.698 páginas em Português com procedimentos verificados e diagramas detalhados de todos os sistemas.
Referência oficial: 51670536-DRAFT 06/07/2020. Abrange quatro modelos destinados ao mercado da América Latina: TC4.90 e TX4.90 com motor F4HE9684J*J107, e TC5.90 e TX5.90 com motor F4HE9687G*J105, nas configurações narrow (estreita), wide (larga) e híbrida, para colheita de milho, feijão e arroz. Cada procedimento de remoção e instalação — como bomba hidrostática, caixa de marchas, arrefecedor de óleo e motor e bloco — é ilustrado com fotos numeradas e notas de segurança. O manual inclui ainda esquemas hidráulicos completos do acionamento hidrostático, diagramas de chicotes elétricos com identificação de conectores e pinagem, e vista seccional da transmissão mecânica com relações de engrenagem identificadas.
Especificações do Manual
- Marca: New Holland
- Modelos: TC4.90, TC5.90, TX4.90, TX5.90
- Tipo: Colheitadeira
- Páginas: 1.698
- Tamanho: 50 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 51670536-DRAFT 06/07/2020
- Motores: F4HE9684J*J107 (TC4.90 / TX4.90) e F4HE9687G*J105 (TC5.90 / TX5.90)
- Variantes: Narrow estreita e wide larga — milho, feijão e arroz
- Mercado: América Latina
Procedimentos e Sistemas Cobertos
Motor: Motor e bloco do motor, Tanques de combustível, Filtros de combustível, Purificadores de ar e linhas, Coletores de admissão/escape e silenciador, Sistema de resfriamento do motor, Aftercooler, Tela giratória, Sistema de lubrificação do motor, Arrefecedor de óleo e linhas.

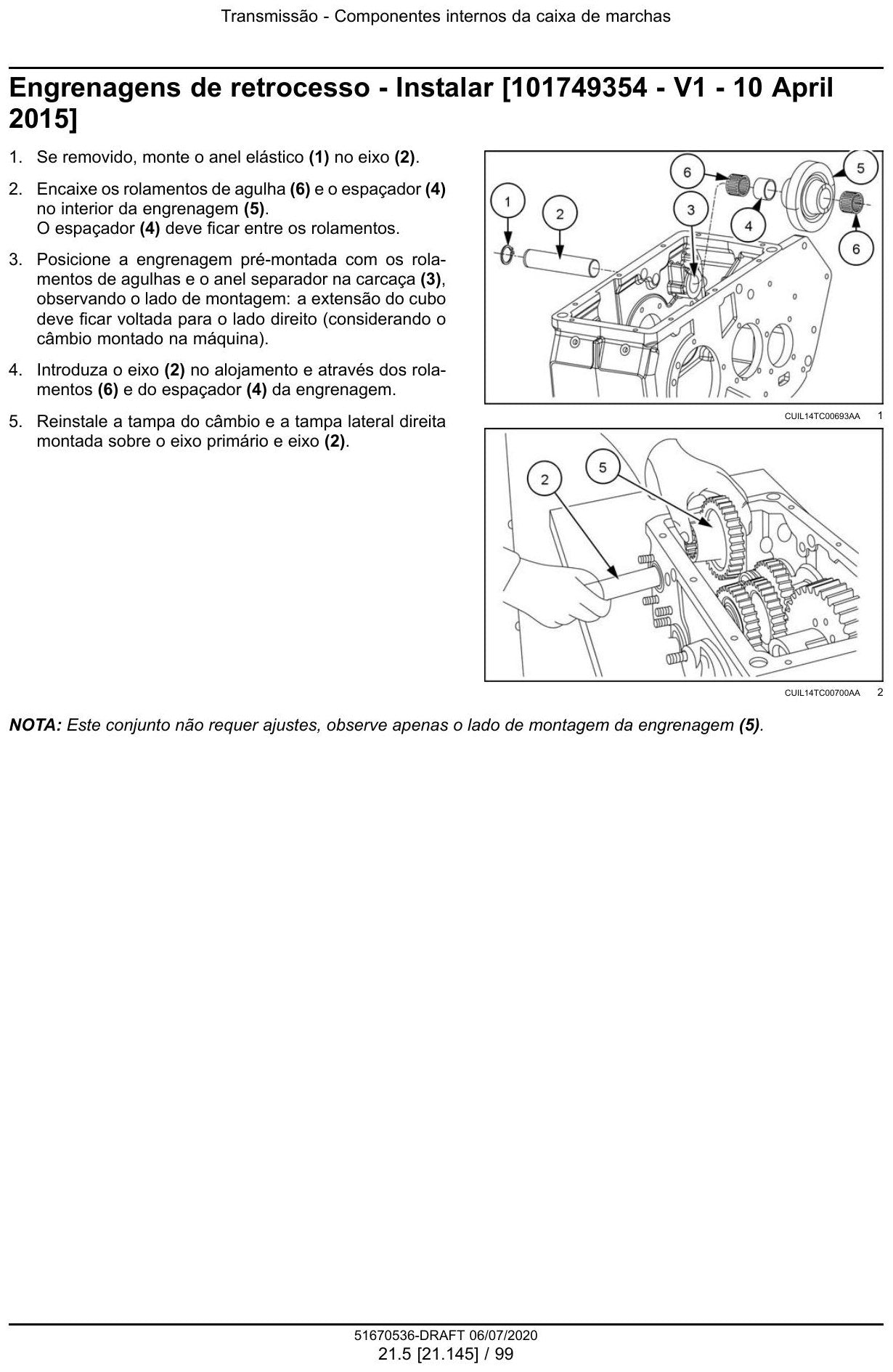

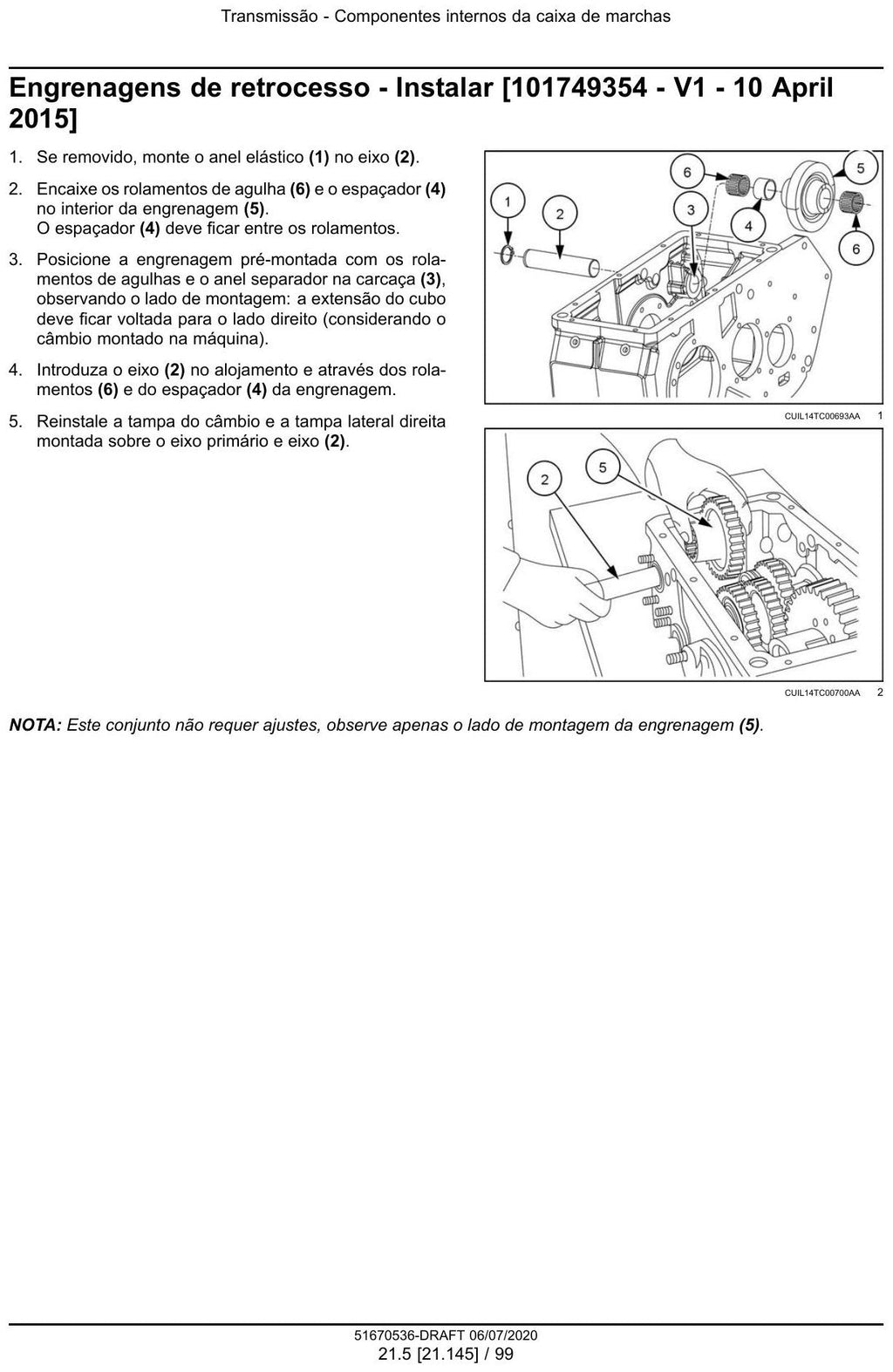

Transmissão: Transmissão mecânica, Controles externos da transmissão mecânica, Caixa de marchas, Controles externos da caixa de marchas, Componentes internos da caixa de marchas, Variador de tração, Diferencial.
Eixos, Rodado e Acionamento: Conjunto da engrenagem cônica e diferencial, Acionamentos finais, Eixo propulsor traseiro motriz, Acionamento final, junta de direção e semi-eixo, Estrutura da esteira e rodas de tração, Bomba e componentes do motor hidrostático, Transmissão hidrostática.

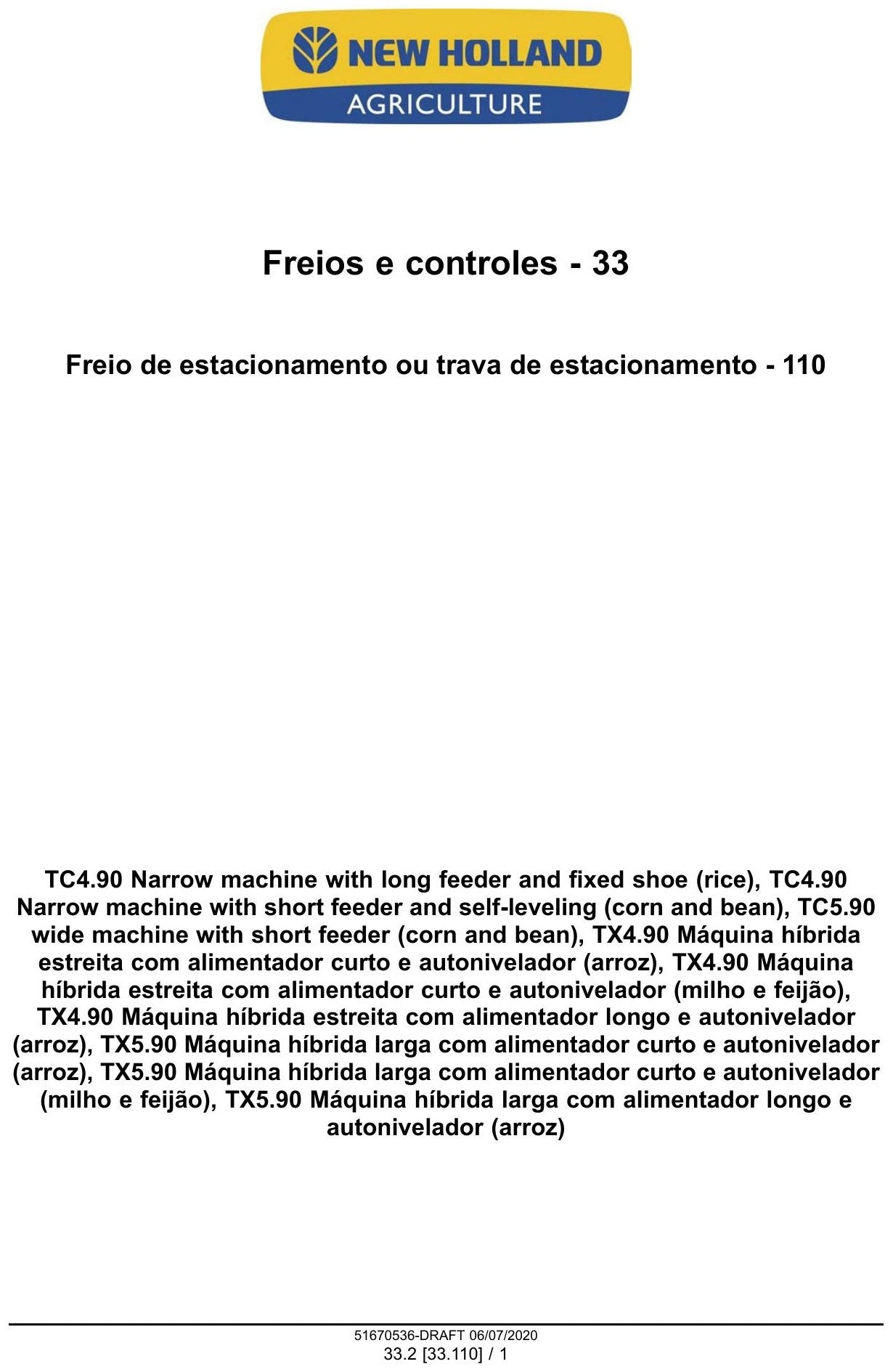

Freios, Hidráulica e Direção: Freios de serviço hidráulicos, Freio de estacionamento ou trava de estacionamento, Sistemas hidráulicos, Componentes de controle hidráulico, Rodas traseiras.
Sistemas Elétricos: Chicotes e conectores, Módulos eletrônicos, Controle de manuseio de resíduos.
Fornecimento de Produtos e Debulha: Cilindro de flutuação, acionamento e corrente de alimentação; Alojamento do alimentador; Sistema de acionamento do alimentador; Sistema de retrocesso do alimentador; Sistema da coleta de pedras; Caixa de câmbio do comprimento de corte; Debulha; Caixas de câmbio; Variador do tambor/rotor com controle elétrico; Côncavo.
Pós-Colheita e Cabine: Picador de palha, Sistema de acionamento do Picador de palha, Limpeza, Sistemas de acionamento de limpeza, Bandeja de grãos, Sapata da caixa de peneiras superior, Sapata da caixa de peneiras inferior, Alojamento do ventilador, Sistema de acionamento do ventilador, Sistema de retorno das retrilhas, Cabine, Interior da cabine, Banco do operador, Protetores e proteções da máquina.
Destaques Técnicos
Exemplos de especificações e conteúdos presentes neste manual:

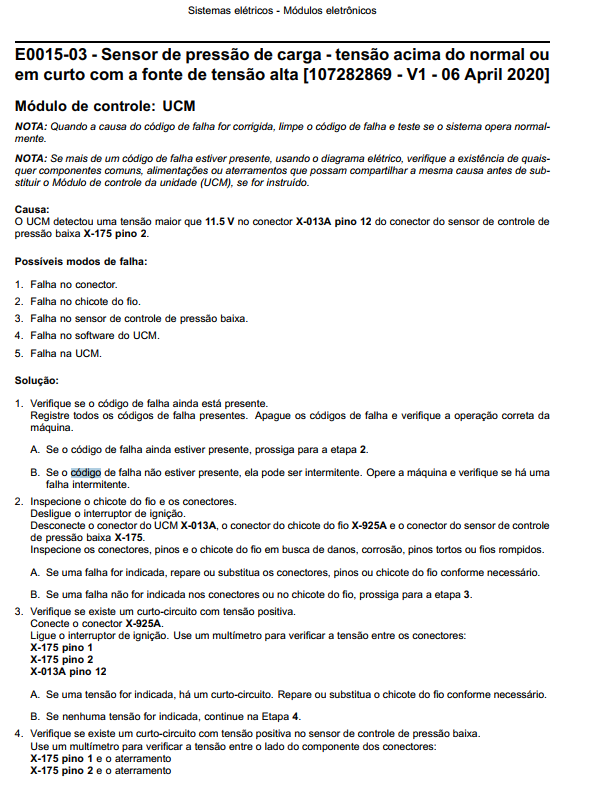

- Código de falha E0015-03 (Sensor de pressão de carga — UCM): diagnóstico de tensão acima de 11,5 V no conector X-013A pino 12, com 5 modos de falha identificados e solução passo a passo

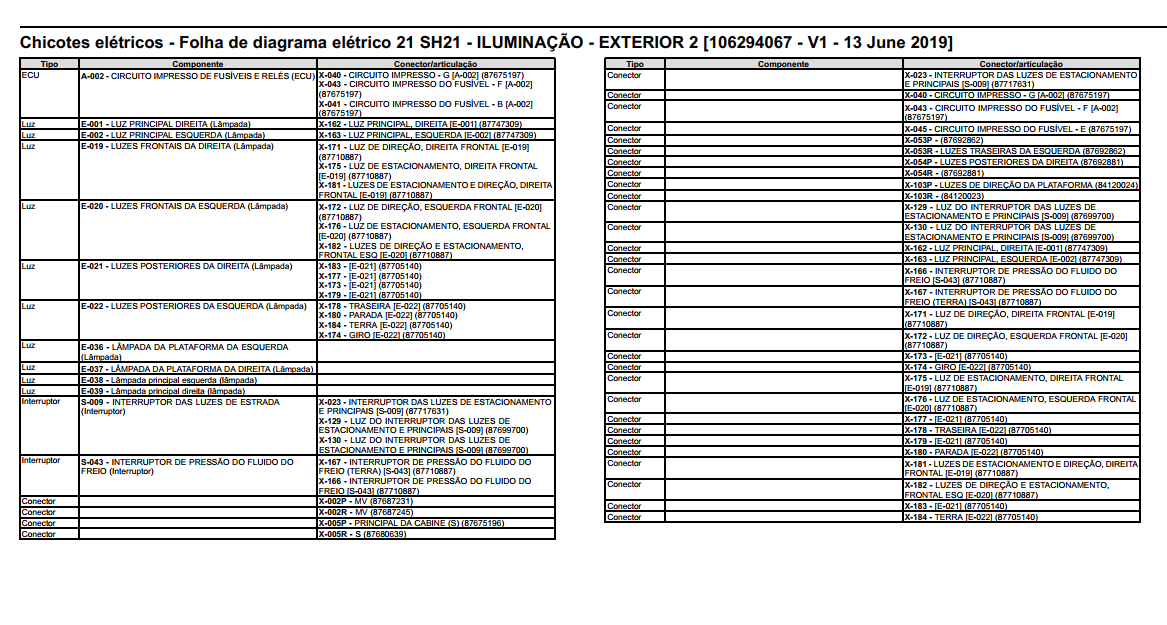

- Diagrama elétrico de Iluminação Exterior 2 [106294067 - V1 - 13 June 2019]: mapeamento completo de chicotes, conectores e componentes (luzes principais, frontais, traseiras, interruptores e ECU)

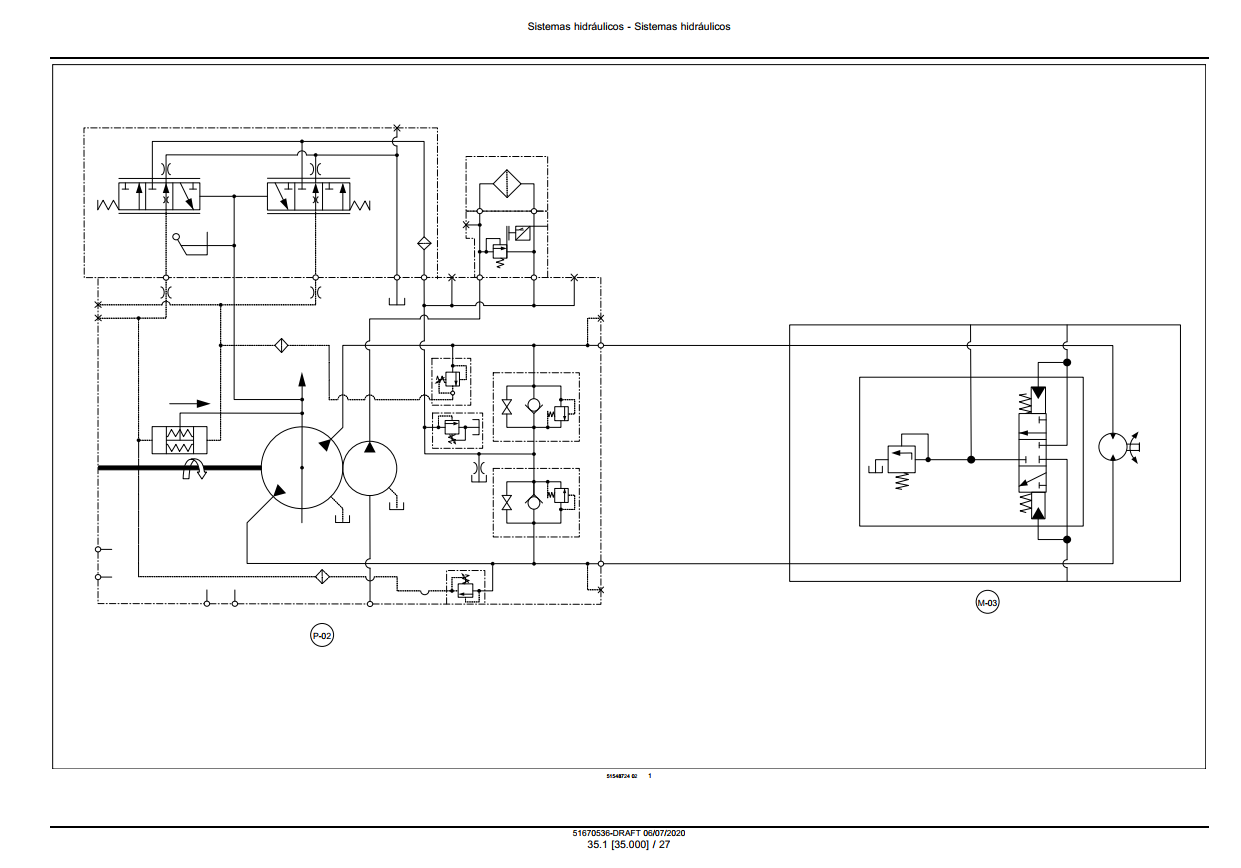

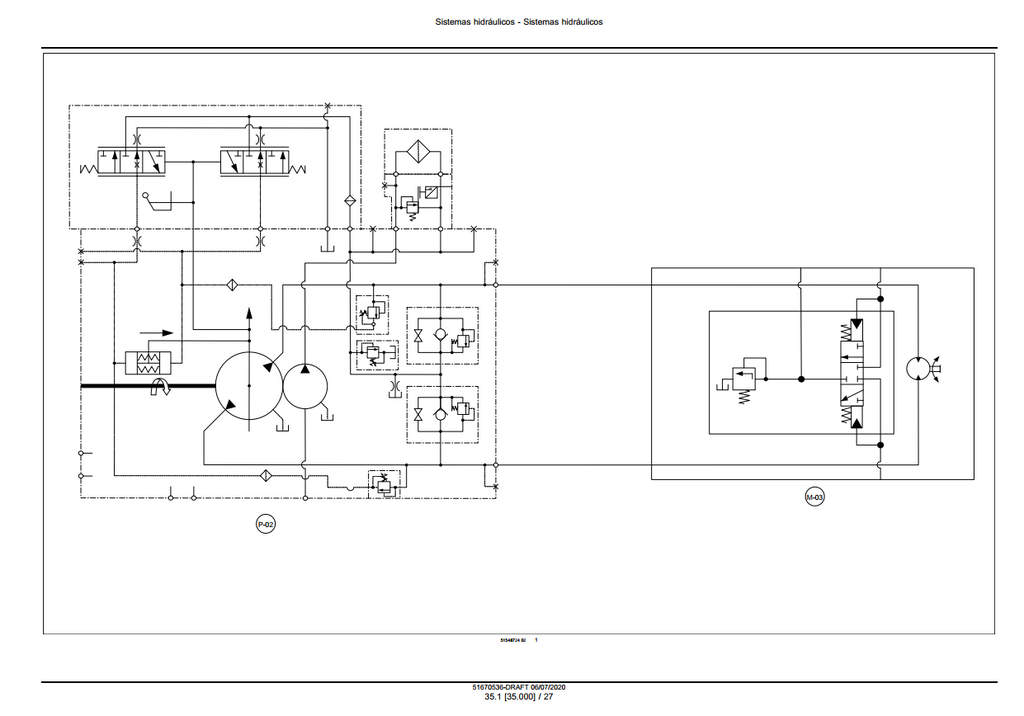

- Esquema hidráulico completo do acionamento hidrostático [51548724] com bomba P-02 e motor M-03 identificados

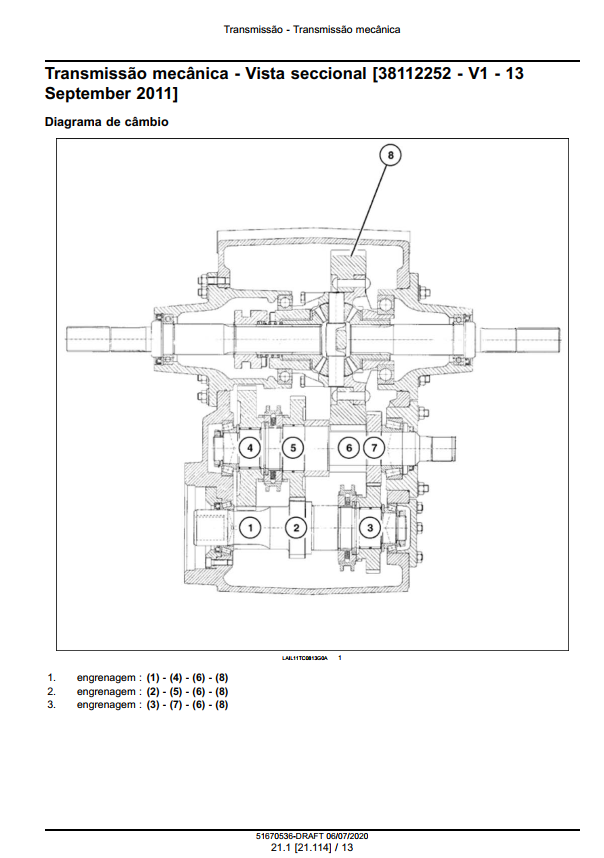

- Vista seccional da transmissão mecânica [38112252 - V1 - 13 September 2011] com relações de engrenagem dos três grupos identificados

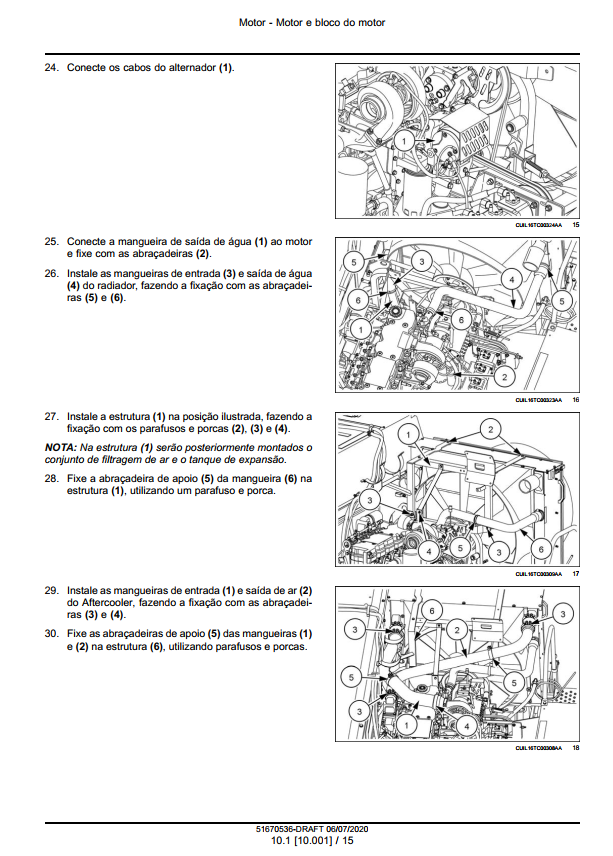

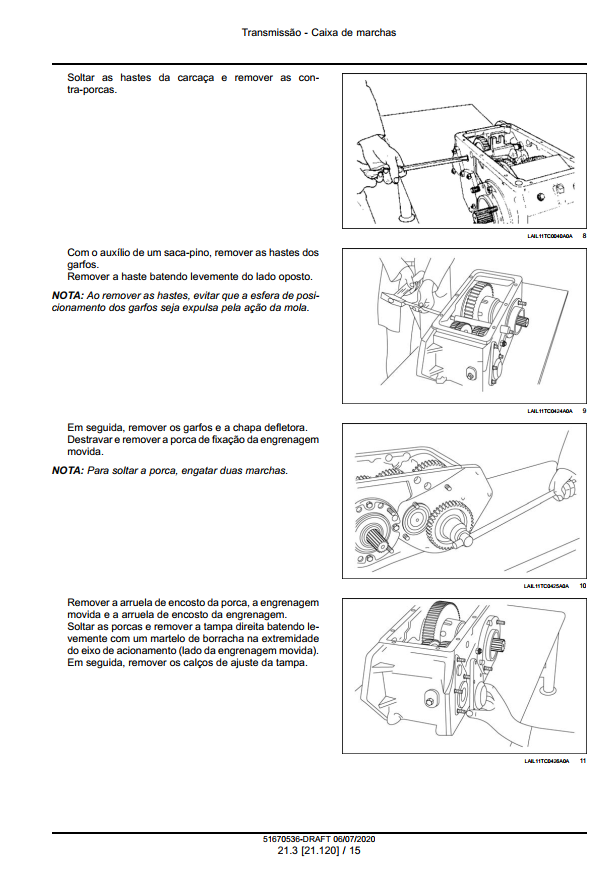

- Procedimentos fotográficos de remoção e instalação: bomba hidrostática, caixa de marchas, arrefecedor de óleo [103341174] e motor e bloco do motor
- Tabela de aplicação por variante de modelo (narrow, wide, híbrida) com código de motor correspondente para cada configuração e cultura
Para Quem é Este Manual
Ideal para profissionais do agronegócio, cooperativas agrícolas e oficinas especializadas que precisam de documentação técnica confiável para executar reparos assertivos nas colheitadeiras New Holland.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, diagramas elétricos e hidráulicos e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças New Holland TC5.90. Para orientações de operação da máquina, consulte o Manual do Operador TC4.90 TC5.90 TX4.90 TX5.90.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual inclui diagnóstico de falhas eletrônicas com códigos?
Sim. O manual contém procedimentos de diagnóstico com identificação de códigos de falha, como o E0015-03 (sensor de pressão de carga — UCM). Cada código apresenta a causa, os possíveis modos de falha e a solução passo a passo com identificação dos conectores específicos a testar.
Tem todos os procedimentos da colheitadeira?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
