Descrição

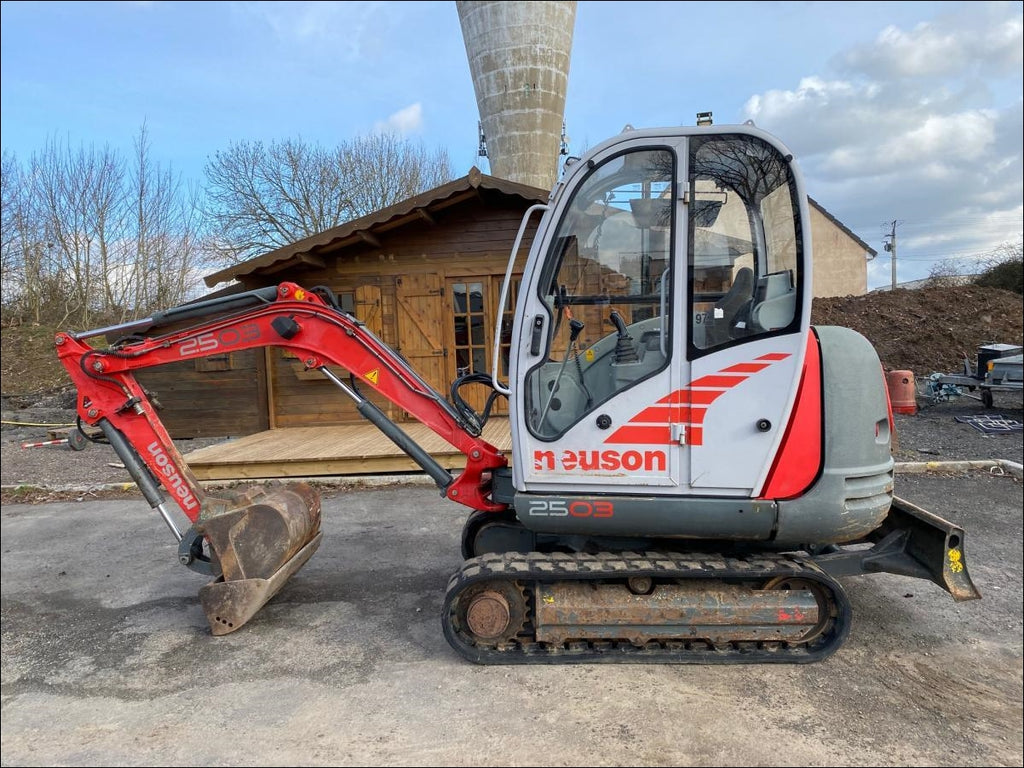

Manual de Serviço Escavadeira WACKER NEUSON 2503, 3003, 3503, 3703 - arquivo PDF com 214 páginas em Inglês, com procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos. Útil para diagnosticar falhas e executar reparos seguindo o procedimento de fábrica.
Documento em inglês — os termos técnicos e a numeração seguem o padrão universal do fabricante; procurado também como service manual 2503, 3003, 3503, 3703.
Documento técnico WACKER NEUSON no formato PDF, organizado por sistema. Inclui diagramas elétricos e hidráulicos, vistas explodidas dos conjuntos principais, tabelas de especificações e fluxogramas de diagnóstico da escavadeira. Formato com busca por palavra-chave para localização rápida.
Também conhecido como manual de oficina, manual de reparo ou workshop manual, este material reúne, por sistema, esquema elétrico, diagrama hidráulico, vistas explodidas e tabela de torque.
Vantagens do Manual de Serviço
- ✅ Execute o reparo correto na primeira tentativa
- ✅ Evite retrabalho e prejuízo por procedimento errado
- ✅ Acelere o diagnóstico com fluxogramas estruturados
- ✅ Reduza tempo parado da máquina na oficina
- ✅ 214 páginas com procedimentos verificados
- ✅ Acesso vitalício e reentrega gratuita do arquivo
- ✅ Compatível com PC, tablet e celular para consulta na oficina
Especificações do Documento
- Marca: WACKER NEUSON
- Modelo: 2503, 3003, 3503, 3703
- Tipo: Escavadeira
- Páginas: 214
- Tamanho: 88.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos Detalhados no Manual
Estrutura e Funcionamento: estrutura, identificação de componentes e princípios de operação dos sistemas.
Sistema Hidráulico: circuito principal e piloto, bomba, válvula de controle (MCV), válvulas de alívio, cilindros e testes de pressão.
Sistema Elétrico e Mecatrônico: diagramas elétricos, sensores, válvula EPPR, modos de trabalho e sistema de monitoramento.
Diagnóstico e Manutenção: fluxogramas de troubleshooting, padrões de manutenção e testes de desempenho.
Desmontagem e Montagem: vistas explodidas, motores de giro e translação, cilindros e tabelas de torque de aperto.
Destaques Técnicos do Manual
Amostra de especificações de fábrica documentadas no manual (valores exatos do documento):
- Torque de aperto: 55–65 Nm, 23–28 Nm, 78–88 Nm
- Pressão do sistema hidráulico: 240 bar (válvula limitadora), 210 bar (válvula limitadora), 200 bar (secundária)
As tabelas completas, por sistema, estão no manual.
Indicado Para
Recurso para mecânicos de construtoras, mineradoras e locadoras de equipamentos com equipe técnica própria de manutenção corretiva e preventiva.
Manual de Serviço vs Catálogo de Peças
Este manual de serviço é ideal para executar reparos - procedimentos, torques e diagnóstico. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Compatibilidade e Cobertura
- Modelos cobertos: 2503, 3003, 3503, 3703
- Motor do equipamento: 3TNV88, 4TNV88, D 1703 (conforme o modelo)
- Variantes da linha: abrange 2503, 3003, 3503, 3703
FAQ - Manual
Vale a pena comprar o manual de serviço WACKER NEUSON 2503, 3003, 3503, 3703?
Sim. É a referência oficial para executar reparos com base em especificações originais, com torques de fábrica.
Posso imprimir?
Sim, compatível com qualquer impressora. Imprima tudo ou só o que precisar.
Qual a diferença entre manual de serviço e catálogo de peças?
Este é o manual de serviço - executar reparos com base em especificações originais. Para comprar peças por código, use o catálogo de peças.
O que vem incluído neste manual?
O arquivo PDF traz procedimentos de reparo, especificações de fábrica, diagramas elétricos e hidráulicos e tabelas de torque, organizados por sistema.
Para qual ano e modelo este manual serve?
Cobre 2503, 3003, 3503, 3703. Para confirmar o ano e a série exatos da sua máquina, fale conosco pelo WhatsApp antes de comprar.
Quais números de série este manual cobre?
Confirme o número de série da sua máquina pelo WhatsApp antes de comprar — verificamos a cobertura para você.
Cobre as variantes da linha?
Abrange as variantes 2503, 3003, 3503, 3703 da linha. Em dúvida sobre a sua versão, confirme o número de série conosco.
Garantias da Sua Compra
Comprando seu manual conosco, você tem:
- 🔒 Pagamento 100% seguro via plataforma certificada
- ⚡ Entrega imediata após confirmação do pagamento
- ♾️ Acesso vitalício ao arquivo
- 🔄 Reentrega gratuita em caso de perda do arquivo
- 💬 Suporte direto por WhatsApp para dúvidas
- 📋 Arquivo digital direto do fabricante
