Descrição
Especificações
- Marca: Mustang
- Modelo(s): Mustang 520 e 620 (carregadeiras de rodas, modelos de fábrica 303 58 e 304 59)
- Tipo de equipamento: Carregadeira de Rodas

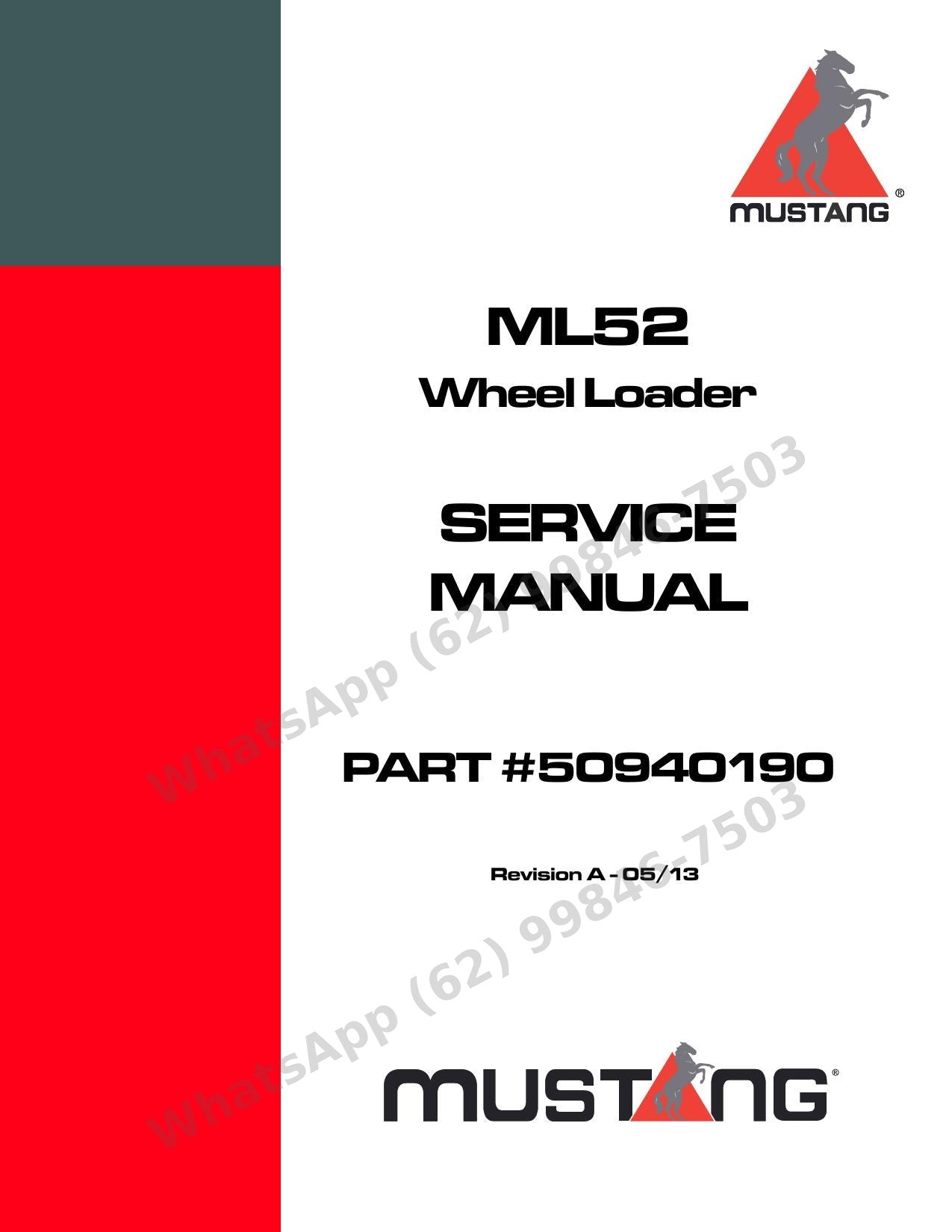

- Documento: Manual de Serviço (Service Manual)
- Referência: Part #50940190, Revisão A, 05/13 (SERV-HB 303 58 En, edição 2.0)
- Motor: Perkins 1004-4 diesel 4 cilindros, 3,99 L: 1004-4 LR 72 hp (520) e 1004-4 HR 79,5 hp (620); opção baixa emissão 1004-42
- Páginas: 194
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço Mustang 520 620 (ML25) é o documento técnico em PDF da carregadeira de rodas, com 194 páginas em Inglês: Oficina por grupos de serviço com Perkins 1004-4 e hidrostática Sauer. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Especificações completas dos Perkins 1004-4 LR/HR: ordem de injeção, pressões, folgas de válvula e torques

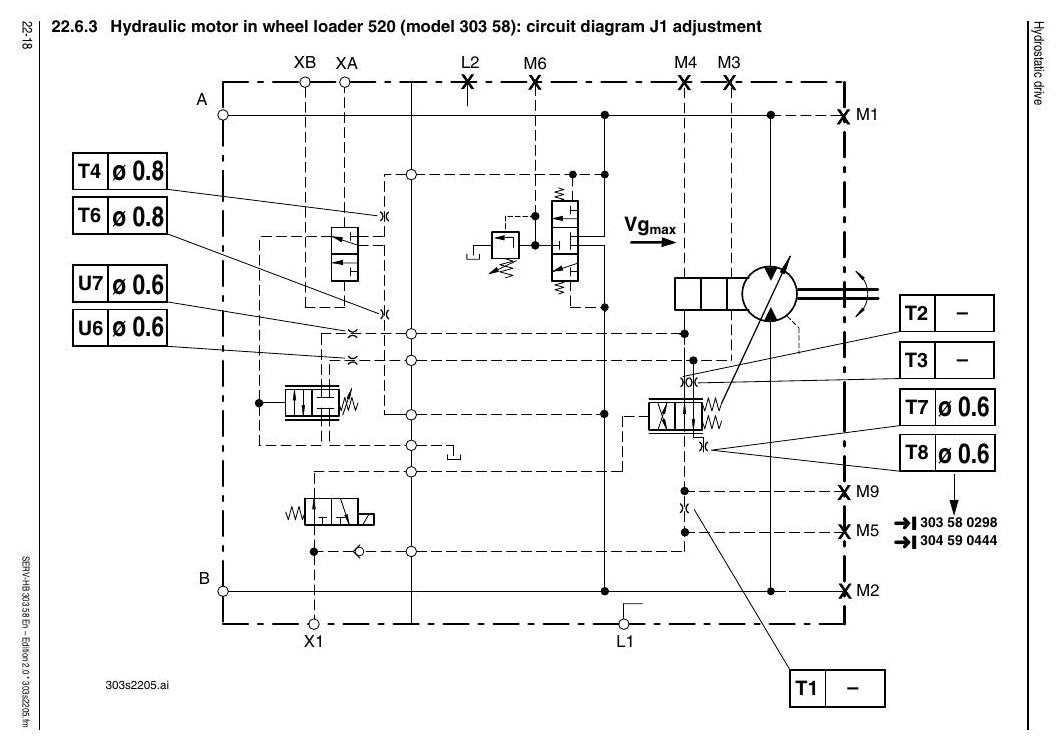

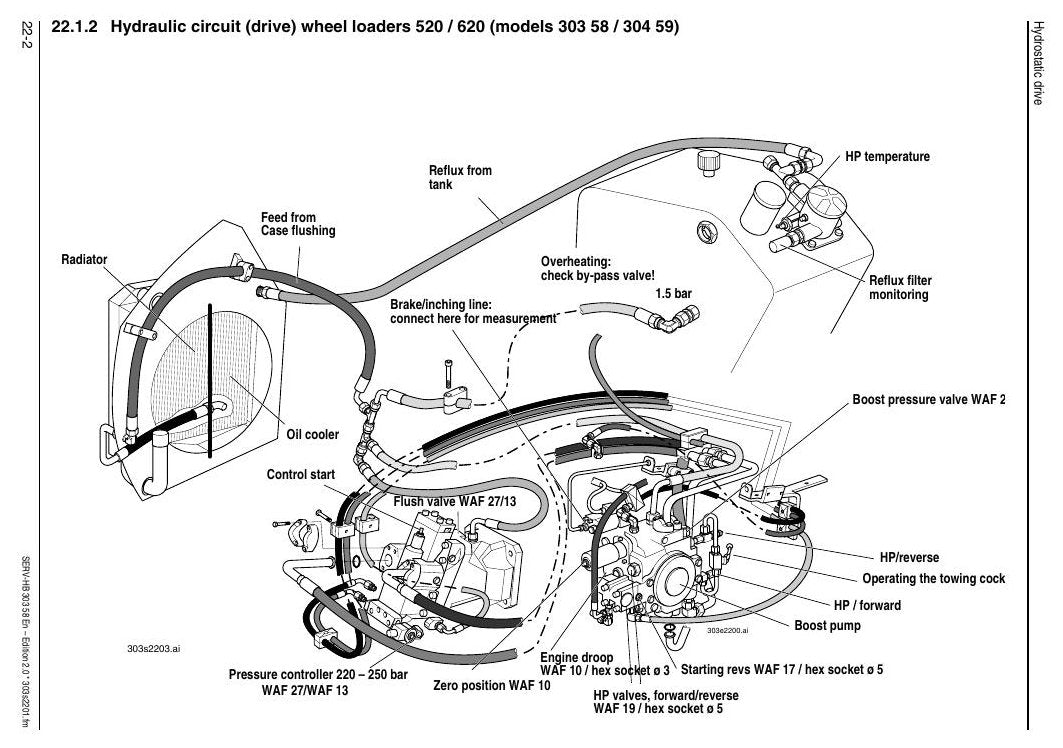

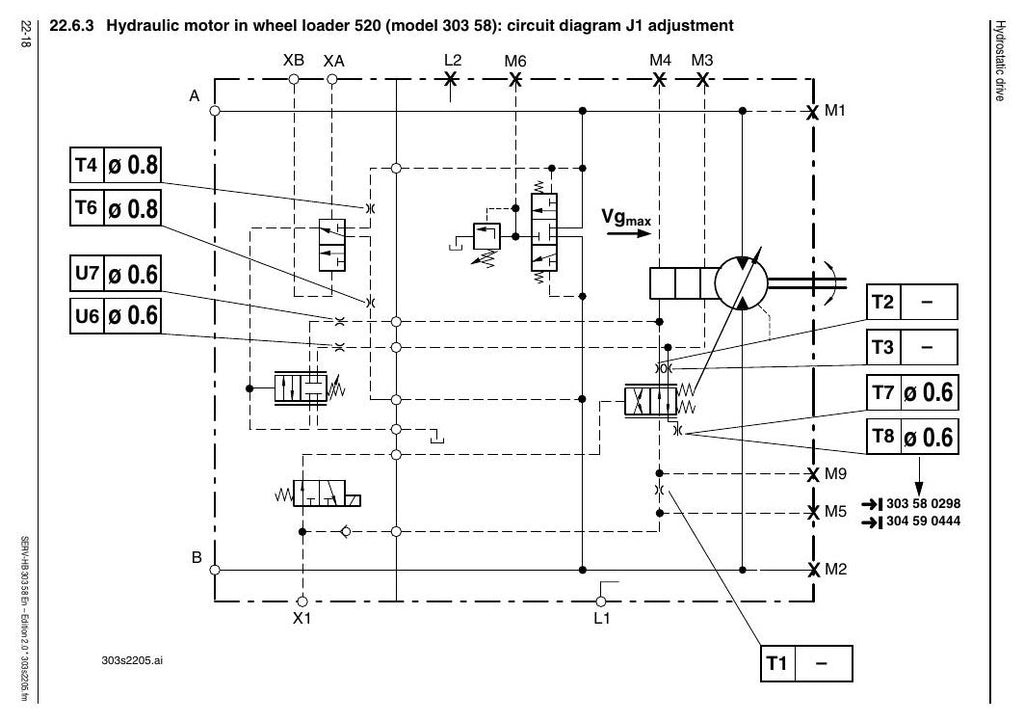

- Transmissão hidrostática Sauer 90R055 com pressões de serviço, RPMs de arranque e motor variável 51D110 detalhados
- Eixos ZF planetários com bloqueio de diferencial 100% eletro-hidráulico e direção nas quatro rodas
- Versões de velocidade 20 e 40 km/h cobertas, incluindo caixa de transferência de alta velocidade opcional
- Dados de direção: servostat Eaton, cilindros, válvula prioritária e sincronização da direção
- Tabelas de pneus, cargas de tombamento e cargas úteis com garfos paleteiros
O que este manual cobre
- Materiais de serviço, kits de vedação e lubrificantes (grupo 00)
- Motor (grupo 01)
- Linhas de combustível (grupo 08)
- Arrefecimento (grupo 15)
- Chassi/estrutura (grupo 20)
- Transmissão hidrostática (grupo 22)
- Eixo dianteiro (grupo 23)
- Freios (grupo 24)
- Eixo traseiro (grupo 26)
- Sistema de direção (grupo 27)
- Sistema elétrico (grupo 33)
- Cabine (grupo 34)
- Sistema hidráulico (grupo 36)
- Aquecimento da cabine (grupo 41)
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas e mecânicos de carregadeiras de rodas compactas Mustang.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
