Descrição
Especificações
- Marca: Mustang
- Modelo(s): Mustang 5003ZT (escavadeira compacta) — confirmado na capa e no sumário
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Part #918178, Revisão B, 04/2009 (páginas marcadas 918178/BP0409)
- Motor: Motores diesel Yanmar 4TNV88-BPNS (S/N AH00579 em diante) e 4TNV88-PNS (S/N AD07125 e anteriores) — capítulos separados por faixa de série
- Páginas: 206
- Idioma: Inglês
- Formato: PDF pesquisável

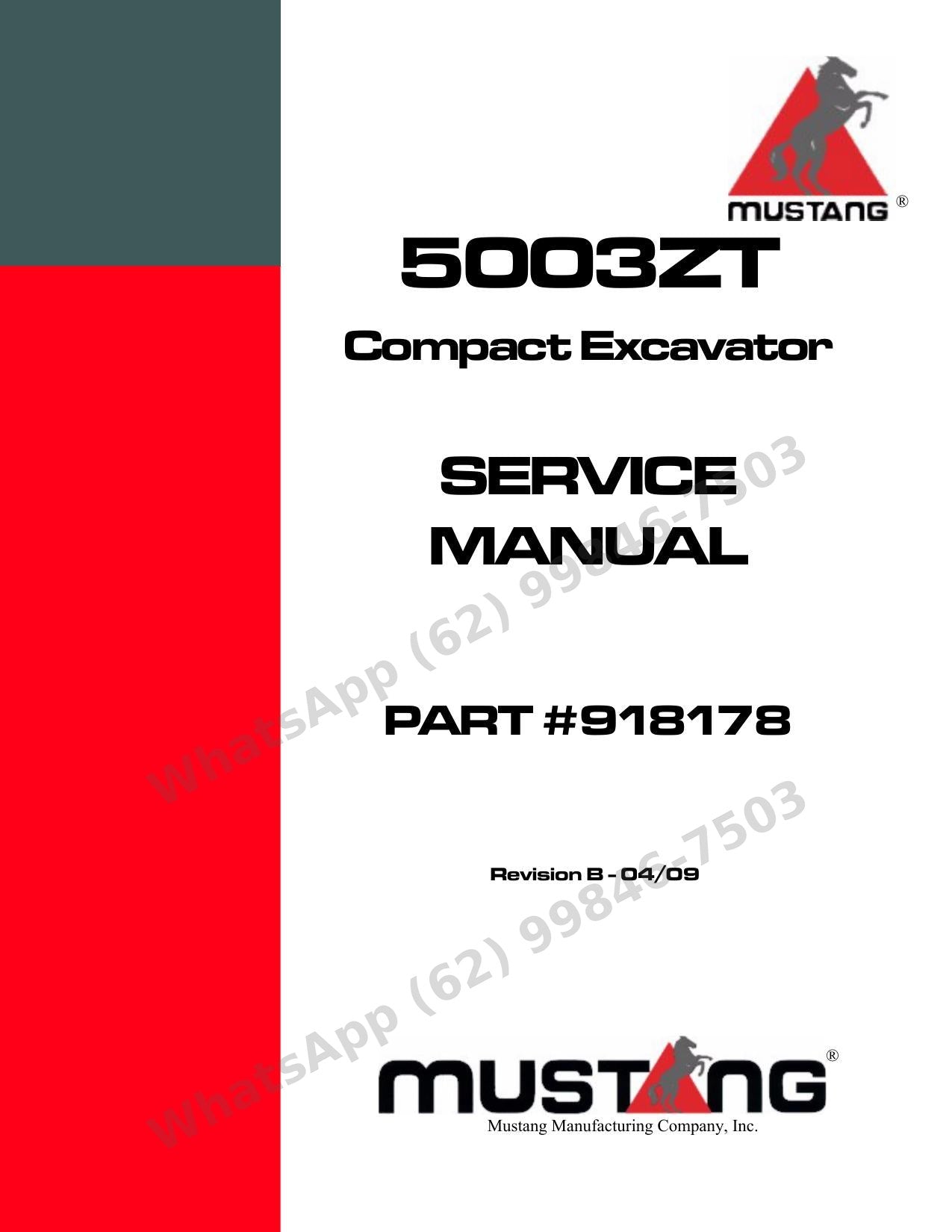

O Manual de Serviço Mustang 5003ZT é o documento técnico em PDF da escavadeira compacta, com 206 páginas em Inglês: Duas gerações em um volume: motor, bomba e fiação separados por faixa de série. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Revisão B (2009) que cobre DUAS gerações da 5003ZT, com capítulos de motor, bomba e fiação separados por faixa de número de série
- Dois motores Yanmar documentados: 4TNV88-BPNS e 4TNV88-PNS, cada um com regulagens completas
- Testes de pressão das bombas P1/P2/P3 com relatório de teste pronto para preencher
- Quatro tabelas de capacidade de içamento (braço curto/longo, com/sem contrapeso) e geometria da caçamba
- Capítulo de opcionais raro de achar: ar-condicionado, comandos proporcionais e função auto-idle
- Diagramas hidráulico e do bloco de válvulas específicos da 5003ZT, incluindo diagrama de opcionais
O que este manual cobre
- Operação: número de série, painel de instrumentos (duas versões por faixa de S/N), compartimento do motor e bascular a cabine
- Especificações: sistema hidráulico, material rodante, lâmina dozer, sistema elétrico e torques de aperto
- Especificações: tabelas de capacidade de içamento com braço curto/longo, com e sem contrapeso, e geometria da caçamba
- Manutenção: fluidos e lubrificantes, cronograma, sistema de combustível, lubrificação do motor e arrefecimento
- Manutenção: verificação de pressões (bombas P1/P2/P3, válvulas limitadoras) com relatório de teste
- Manutenção: sistema hidráulico, comando final (travel drive), esteiras e armazenagem de longo prazo
- Motor (S/N AH00579 em diante): Yanmar 4TNV88-BPNS — válvulas, bicos, ponto de injeção e compressão
- Motor (S/N AD07125 e anteriores): Yanmar 4TNV88-PNS — mesmos procedimentos para a versão anterior
- Troubleshooting do motor
- Sistema hidráulico: bomba PVD-2B (41BP/44BP conforme série), bloco de válvulas, contrabalanceamento e regeneração do braço

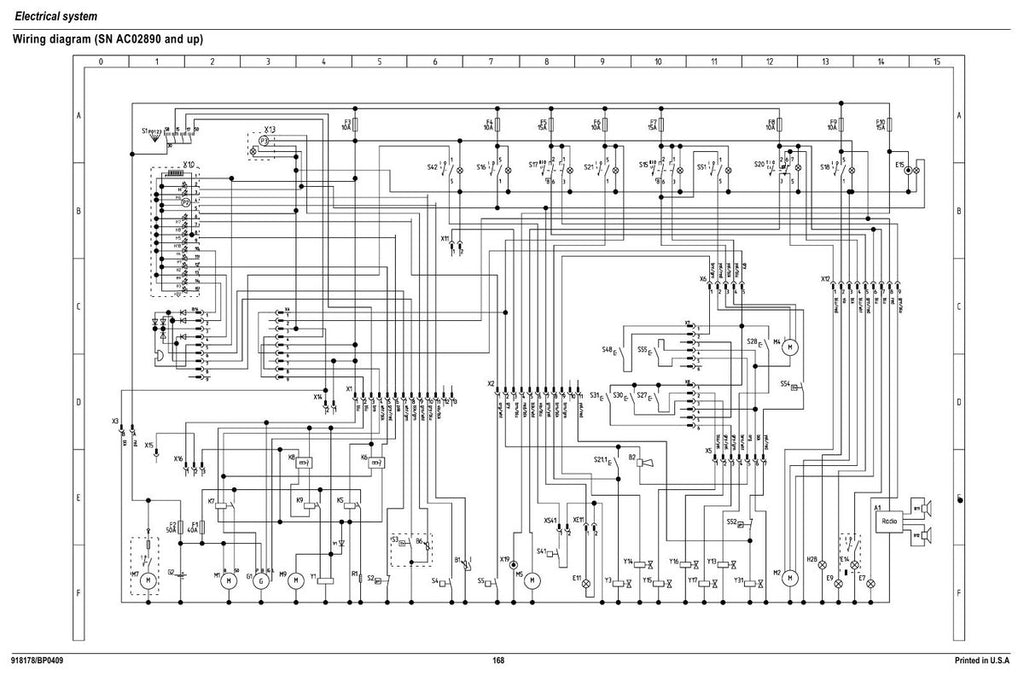

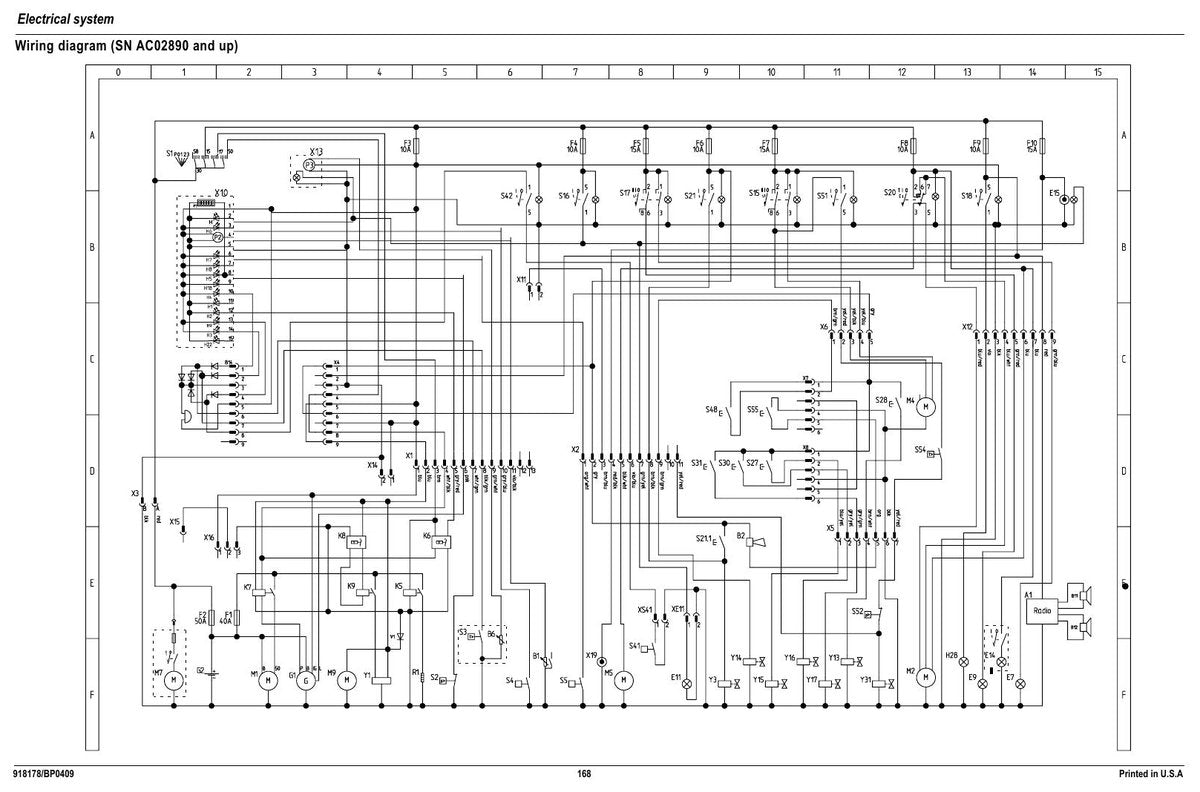

- Sistema elétrico: fusíveis, relés, joystick, diagramas de fiação por faixa de série (chassi, motor, teto da cabine, apoio de braço)
- Opcionais: ar-condicionado, assento com suspensão a ar, contrapeso, braço longo, comandos proporcionais e auto-idle
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e oficinas que atendem miniescavadeiras Mustang ZT de 5 toneladas.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
