Descrição
Especificações
- Marca: Mustang

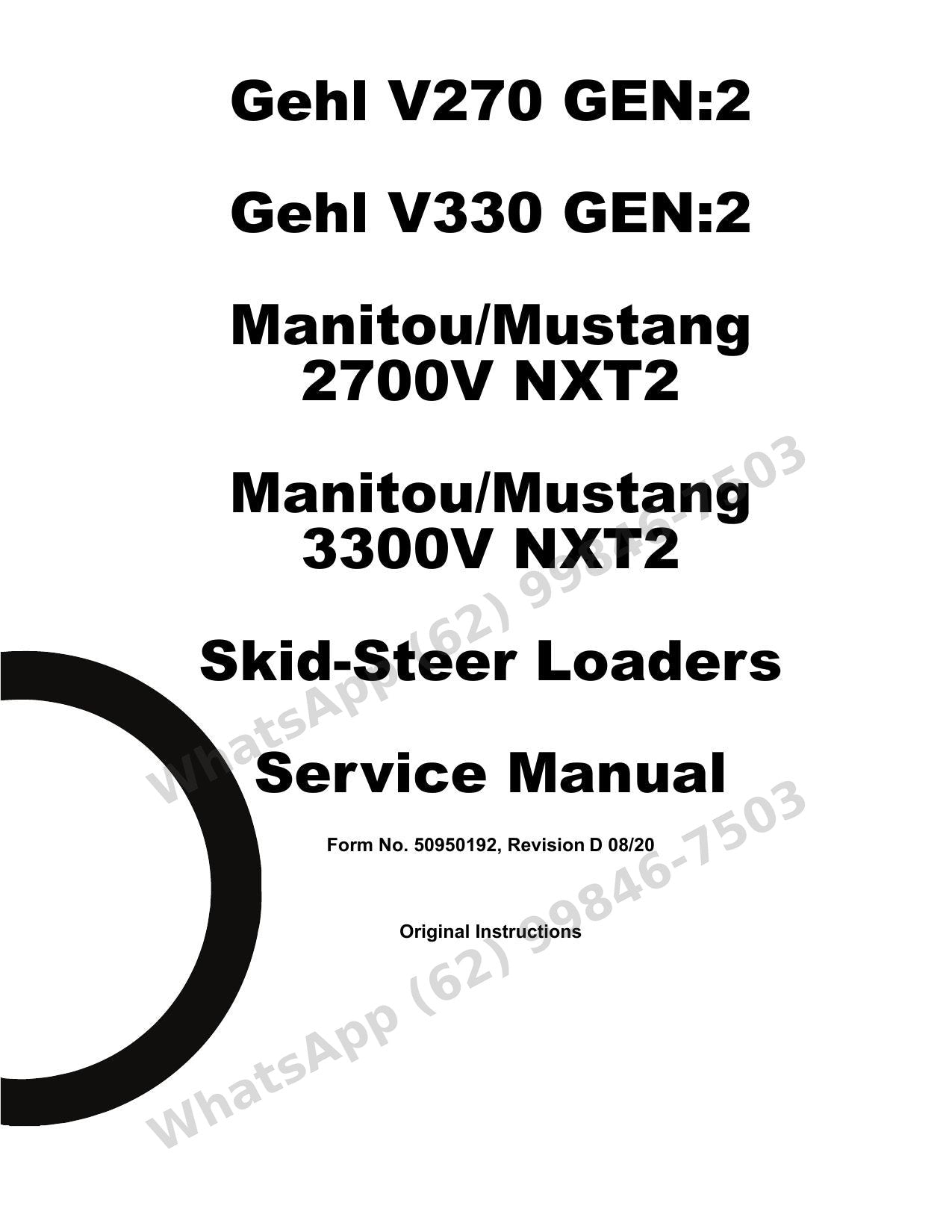

- Modelo(s): Manitou/Mustang 2700V NXT2 e 3300V NXT2 + Gehl V270 GEN:2 e V330 GEN:2 (skid-steer loaders) — confirmado na capa e na introdução
- Tipo de equipamento: Mini Carregadeira
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 50950192, Revisão D, 08/2020 (Original Instructions)
- Páginas: 290
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço Mustang 2700V 3300V NXT2 (V270-V330) é o documento técnico em PDF da mini carregadeira, com 290 páginas em Inglês: Geração NXT2/GEN:2 sem segredos: 4 tipos de comando, high-flow e ride control. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Cobre quatro versões de marca dos mesmos chassis: Mustang/Manitou NXT2 e Gehl GEN:2
- Revisão D de 08/2020 — a edição mais recente da geração NXT2/GEN:2
- Quatro esquemas hidrostático/hidráulicos, um para cada configuração de comando
- Procedimentos para opcionais reais: HVAC na cabine, Hydraglide ride control e Power-A-Tach
- Hidráulica auxiliar high-flow e transmissão two-speed documentadas em separado
- Testes de vazamento de spool dos circuitos de elevação e inclinação
O que este manual cobre
- Especificações (tabelas separadas por modelo)
- Segurança: desligamento obrigatório, apoio do braço, ROPS/FOPS e alívio de pressão por tipo de comando
- Lubrificação: reservatório hidráulico, cárter com dreno remoto, chaincases e pontos de graxa
- Chassi (mainframe): ROPS/FOPS com HVAC, consoles, engates All-Tach e Power-A-Tach, braço e tanques
- Tração das rodas: correntes, conjuntos de eixo e rolamentos
- Comandos: quatro configurações — T-Bar, dual joystick, dual hand e hand/foot
- Sistema hidrostático: single-speed e two-speed, pressão de carga, bomba e motores de tração
- Sistema hidráulico: auxiliar padrão e high-flow, autonivelamento e ride control Hydraglide
- Testes: cilindros lift/tilt, vazamento de spool, válvula autonivelante e válvulas solenoide

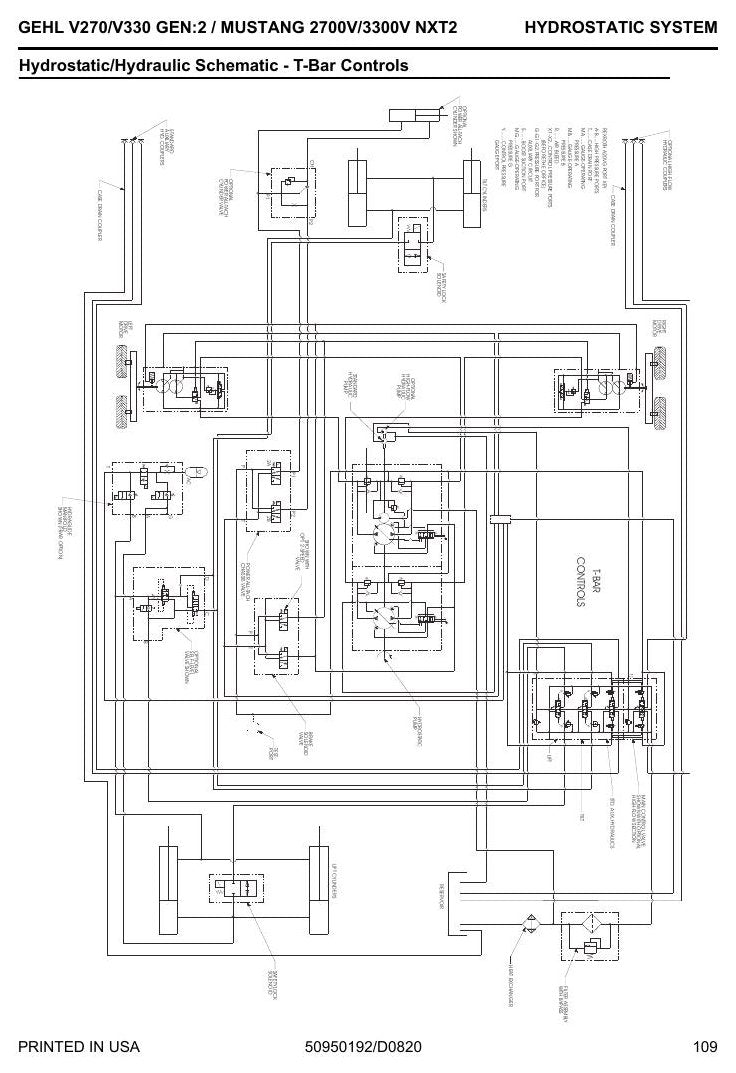

- Esquemas hidrostático/hidráulico específicos para cada tipo de comando
- Válvula de controle principal: versões standard e high-flow
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas autorizadas e mecânicos de skid-steers Manitou/Mustang/Gehl recentes.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
