O Manual de Serviço dos motores elétricos Y4F1 e Y51 do Mitsubishi i-MiEV reúne, em PDF, os procedimentos de fábrica de diagnóstico, segurança, remoção e montagem da unidade de tração elétrica do i-MiEV (HA3W, 2011) e i-MiEV (HA4W / HA4V, 2017). Cada versão tem de 68 a 153 páginas em inglês, com texto pesquisável: dá para buscar o nome da peça ou do procedimento e ir direto à página certa.
Versões disponíveis neste anúncio
Escolha a versão na hora da compra. Cada opção é um manual completo em PDF:
- Y4F1 — i-MiEV 2011: 153 páginas
- Y51 — i-MiEV 2017: 68 páginas
Motores cobertos
- Y4F1: i-MiEV 2011
- Y51: i-MiEV 2017
Veículos com este motor
Modelos Mitsubishi citados nas páginas do manual:
- Mitsubishi i-MiEV (HA3W, 2011)
- Mitsubishi i-MiEV (HA4W / HA4V, 2017)
Destaques deste manual
- Diagnóstico completo por códigos de falha do motor elétrico (P0A2A, P0A90, P1A15 a P1A29, P0C11 e outros).
- Inclui precauções e procedimento de desligamento da alta tensão.
- Cobre remoção, instalação, desmontagem e montagem do motor elétrico.
- Inclui verificação e troca dos fusíveis de alta tensão do inversor e da bateria principal.
- Traz especificações de serviço da bateria principal e do cabo de carga.
- Lista dos equipamentos de proteção e das ferramentas especiais Mitsubishi.
O que o manual cobre
Cada etapa do serviço tem sua própria seção, com figuras e especificações. Entre os assuntos estão:
- Precauções para veículos de alta tensão
- Ferramentas especiais
- Diagnóstico por código de falha (MCU)
- Diagnóstico da bomba de vácuo (VP)

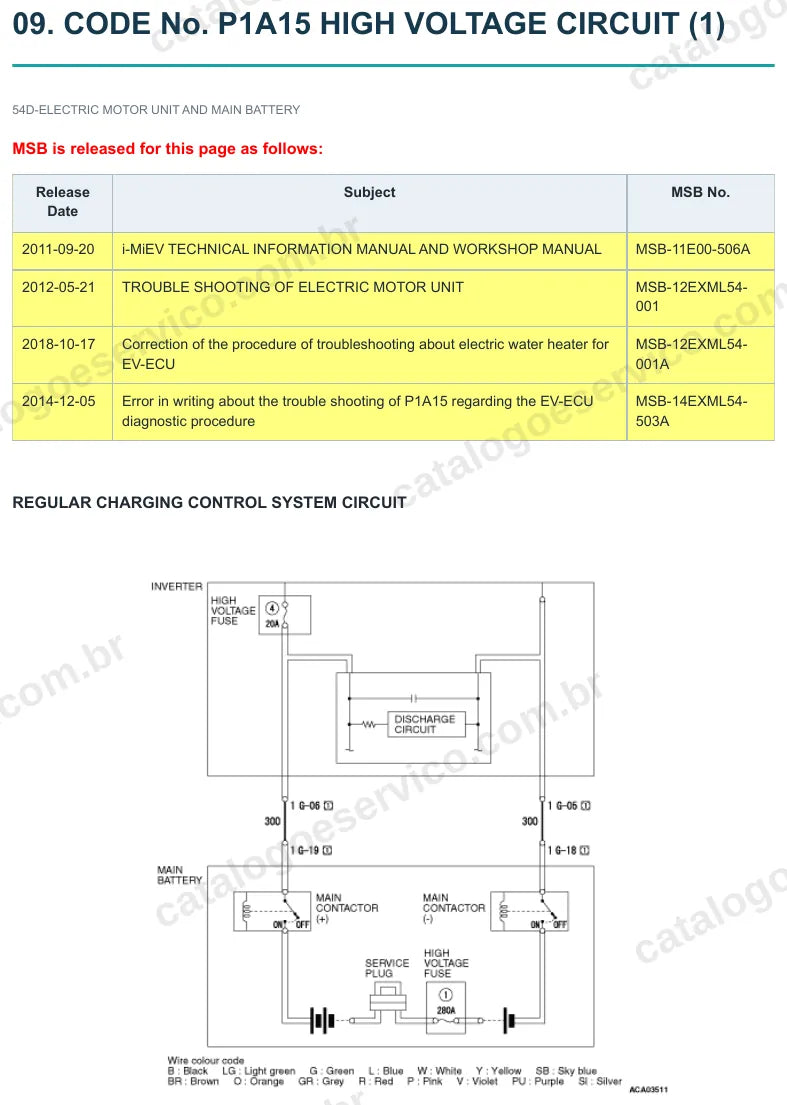

- Circuitos de alta tensão
- Tensão de acionamento do motor
- Sensores de temperatura das bobinas do motor
- Resolver (sensor de posição do rotor)
- Sintomas: painel e indicador READY não acendem
- Fusível de alta tensão do inversor
- Remoção e instalação do motor elétrico
- Desmontagem e montagem do motor elétrico
- Bateria principal e monitoramento de células (CMU)
- Especificações de serviço
- Precauções de segurança em veículo de alta tensão
- Equipamentos de proteção individual
Por que vale a pena
- Os torques de aperto da remoção e da montagem saem do manual de fábrica.
- Funciona no computador, no tablet e no celular, inclusive dentro da oficina.
- Os códigos de falha vêm com o fluxo de diagnóstico, passo a passo, até a causa.
- Mostra as precauções de segurança antes de qualquer intervenção no sistema de alta tensão.
Para quem é
- Oficinas especializadas em veículos híbridos e elétricos.
- Técnicos que trabalham com sistemas de alta tensão.
- Mecânicos que atendem a linha Mitsubishi.
Perguntas frequentes
Como recebo o manual?
Depois da confirmação do pagamento, as instruções para baixar o PDF chegam no e-mail usado na compra.
É o manual completo do carro?
Não. Este material cobre a unidade do motor elétrico de tração: diagnóstico, segurança em alta tensão, remoção, instalação e montagem. Os demais sistemas do veículo ficam em outros manuais.
Serve para o meu motor?
Este manual cobre os motores elétricos Y4F1 e Y51 do Mitsubishi i-MiEV. Na dúvida, mande o chassi no WhatsApp que a gente confere antes da compra.
Qual versão devo escolher?
Escolha pelo motor indicado em cada versão. Se ficar em dúvida, mande o chassi no WhatsApp que a gente indica a versão certa.
O manual é em inglês. Consigo usar?
Os procedimentos são ilustrados passo a passo e os valores (torques, folgas, medidas e pressões) são números, iguais em qualquer idioma. Os termos técnicos são simples e se repetem ao longo do manual, então dá para acompanhar mesmo sem fluência no inglês.
Posso abrir em mais de um aparelho?
Pode. O arquivo pode ser usado no computador, no tablet e no celular.
A loja emite nota fiscal?
Sim, emitimos nota fiscal da compra.
