Manual de Serviço Motor Agrale M790 — arquivo PDF com 93 páginas em Português, com procedimentos verificados pelo fabricante, valores de torque e esquemas para desmontagem, análise e remontagem do motor. Apoia o diagnóstico assertivo e o reparo seguindo o procedimento original de fábrica.

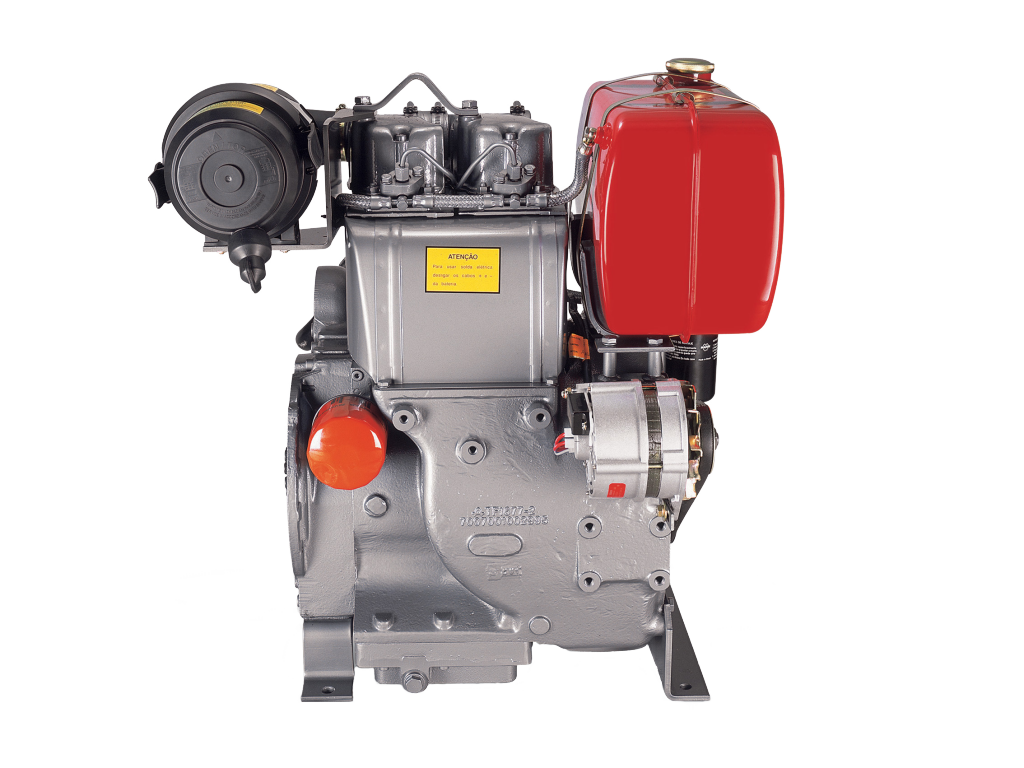

Documento técnico oficial do motor diesel Agrale M790, 2 cilindros verticais, ciclo 4 tempos, cilindrada 1.272 cm³, refrigeração a ar por turbina incorporada ao volante e injeção direta. Cobre também o motor irmão V22 (variante 2 cilindros), aplicado em mini-tratores Agrale, motobombas, motocompressores, geradores e equipamentos industriais. Inclui vistas explodidas dos conjuntos principais, tabelas de regulagem, plano de manutenção por horas de operação, tabelas de torque e fluxograma de diagnóstico de falhas.
O Que Torna Este Manual Agrale M790 Confiável
- ✅ Documento direto do fabricante Agrale, conforme a estrutura usada pela Unidade de Assistência Técnica
- ✅ Procedimentos verificados conforme documentação oficial — desmontagem, análise de conjuntos e remontagem em sequência numerada
- ✅ 93 páginas com conteúdo técnico estruturado por seção
- ✅ Tabelas de torque, folgas e pressões com valores de fábrica do motor M790 e variante V22
- ✅ Plano de manutenção por horas (10h, 60h, 120h, 180h, 240h e 400h) com tarefas detalhadas
- ✅ Tabela de diagnóstico com 50 causas catalogadas para falhas de funcionamento
- ✅ PDF preservado em qualidade original para consulta detalhada em oficina
- ✅ Reentrega gratuita do arquivo quando precisar e suporte via WhatsApp
Especificações do Manual Agrale M790
- Marca: Agrale
- Modelo: M790
- Variante coberta: V22 (motor irmão 2 cilindros)
- Tipo: Motor Diesel 2 Cilindros Verticais
- Páginas: 93
- Tamanho: 5,52 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Origem: Agrale — Unidade de Assistência Técnica
- Aplicação típica: mini-tratores, motobombas, motocompressores, geradores e equipamentos industriais
Procedimentos e Sistemas Cobertos no Manual Agrale M790
Ferramentas especiais Agrale: relação com códigos de fábrica (7007.099.x e 7003.099.x) para extratores, colocadores de engrenagem do virabrequim, guia do disco da embreagem, ferramenta de verificação do ponto de injeção e curso útil da bomba, suporte para manutenção do motor, microcomparador para altura da câmara de combustão.
Desmontagem do motor M790/V22: roteiro passo a passo em mais de 30 etapas — fixação no suporte, drenagem do óleo, remoção de motor de partida, filtro de ar, escapamento, tampas dos balancins, coletor de escape, tubulações dos bicos, suportes e varetas, bomba injetora, carenagem, cabeçotes, capas das bielas, defletores de ar, conjuntos biela-pistão-cilindro, contrapesos da árvore de manivela, tampa do comando, tuchos, engrenagens, volante e flange.
Análise de conjuntos: recomendações de limpeza, inspeção, medição e tolerâncias do bloco, cabeçote, válvulas, virabrequim, bielas e camisas, com critérios para substituição de parafusos prisioneiros e pinos-guias.
Sistema de injeção: bomba injetora BOSCH PFR 2K 80A393, bico injetor BOSCH DLLA 140S 587, injeção direta, regulagem do ponto de injeção, ajuste do curso útil da bomba por curva (A, B e F), sangria do sistema de alimentação.
Lubrificação e refrigeração: bomba de óleo, cárter, filtro com cartucho externo e tela metálica, verificação da pressão do óleo, turbina de refrigeração no volante, defletores de ar e tubulações do sistema.
Regulagens e ajustes: tabela de regulagem por modelo (M73, M80, M85, M90, M93, M790, V22) e curva, ajuste de rotação máxima por curva, folga de válvulas, torque dos parafusos, teste de compressão e pressão do óleo lubrificante.
Plano de manutenção: tarefas diárias (10h), semanais (60h), 120h, 180h, 240h e 400h, com primeira troca de óleo do cárter aos 25h de trabalho e tabela de lubrificantes equivalentes por fabricante (Ipiranga, Shell, Esso, Texaco, Mobil, Castrol, Petrobrás).
Diagnóstico de falhas: tabela de sintomas (baixa rotação de partida, motor não pega, partida difícil, falta de combustão, consumo excessivo de combustível, fumaça preta/branca/azul no escape, batidas, vibração, superaquecimento, compressão baixa, falta de potência) cruzada com 50 causas prováveis numeradas.
Destaques Técnicos do Manual Agrale M790
Exemplos de especificações presentes neste manual:
- Motor diesel 2 cilindros verticais (4 tempos): cilindrada 1.272 cm³, diâmetro do cilindro 90 mm, curso do pistão 100 mm, razão de compressão 18:1, pressão de compressão medida no cilindro 22 kg/cm², sentido de giro horário, velocidade média do pistão 10 m/s a 3.000 rpm, sistema de injeção direta
- Potência e rotações (ABNT NBR 5484 / NBR 6396): curva A — 11,0 kW (15 CV) a 1.800 rpm e 22,0 kW (29,9 CV) a 3.000 rpm; curva B — 12,5 kW (17 CV) a 1.800 rpm e 19,8 kW (27 CV) a 3.000 rpm; curva F — 16,2 kW (22 CV) a 3.000 rpm; faixa normal de RPM 1.800 a 3.000 (versão especial 1.500 a 3.000)
- Sistema de injeção BOSCH: bomba injetora PFR 2K 80A393, bico injetor DLLA 140S 587, injeção direta, curso útil da bomba M790 por curva — A 0,82 mm, B 0,89 mm, F 0,93 mm; variante V22 curva B 0,90 mm
- Lubrificação forçada por bomba: capacidade do cárter 6,0 L com filtro / 5,5 L sem filtro, pressão do óleo lubrificante 1 a 4 kg/cm² a 1.000 rpm com motor quente, consumo de óleo 2,7 a 4,1 g/kWh, óleo recomendado SAE 30 HD (até 30 °C) e SAE 40 (acima de 30 °C)
- Refrigeração a ar por turbina no volante: área mínima livre para entrada de ar 600 cm², consumo de ar para refrigeração 20 m³/min a 3.000 rpm, consumo de ar para combustão 1,2 m³/min a 3.000 rpm
- Combustível: capacidade do tanque 19,7 L, consumo específico 429 g/kWh (curva F), filtragem com cartucho externo somada à tela metálica do cárter
- Filtro de ar em banho de óleo: capacidade da cuba 0,6 L
- Plano de manutenção por horas: primeira troca de óleo do cárter aos 25 h, manutenção diária a cada 10 h, semanal a cada 60 h, 120 h, 180 h, 240 h (substituição do cartucho do filtro de óleo) e 400 h (teste dos bicos injetores e verificação da folga das válvulas)
- Dimensões e peso: 785 mm altura × 750 mm largura × 770 mm comprimento, peso STD com partida elétrica 215 kg, peso a seco (variante) 185,5 kg, inclinação máxima de trabalho 20° em todas as direções
- Diagnóstico catalogado: 50 causas prováveis numeradas, cruzadas em tabela com sintomas como baixa rotação de partida, motor não pega, fumaça preta/branca/azul no escape, batidas, vibração, superaquecimento, compressão baixa e falta de potência
Indicado Para — Manual Agrale M790
Material destinado a mecânicos de manutenção de motores diesel estacionários, oficinas especializadas em equipamentos Agrale, retíficas, proprietários de mini-tratores e motobombas com motor M790 e técnicos responsáveis pela manutenção preventiva e corretiva em motocompressores, geradores e demais equipamentos industriais equipados com este propulsor. Útil também para escolas técnicas e instrutores que precisam de material oficial de referência sobre motores diesel multicilíndricos compactos.
Manual de Serviço vs Catálogo de Peças Agrale M790
Este manual do Agrale M790 é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes sobre o Manual Agrale M790
O manual de serviço Agrale M790 é original?
Sim, o manual Agrale M790 é oficial — publicado pela Agrale como referência da Unidade de Assistência Técnica. É exatamente o mesmo documento utilizado em revendas autorizadas para reparo e diagnóstico do motor.
O manual traz os torques, folgas e ajustes do motor M790?
Sim, o manual Agrale M790 inclui tabela de torque por componente, ajuste do curso útil da bomba injetora por curva (A 0,82 mm, B 0,89 mm, F 0,93 mm), pressão de compressão de referência de 22 kg/cm² e pressão do óleo lubrificante entre 1 e 4 kg/cm² a 1.000 rpm com motor quente.
