Descrição

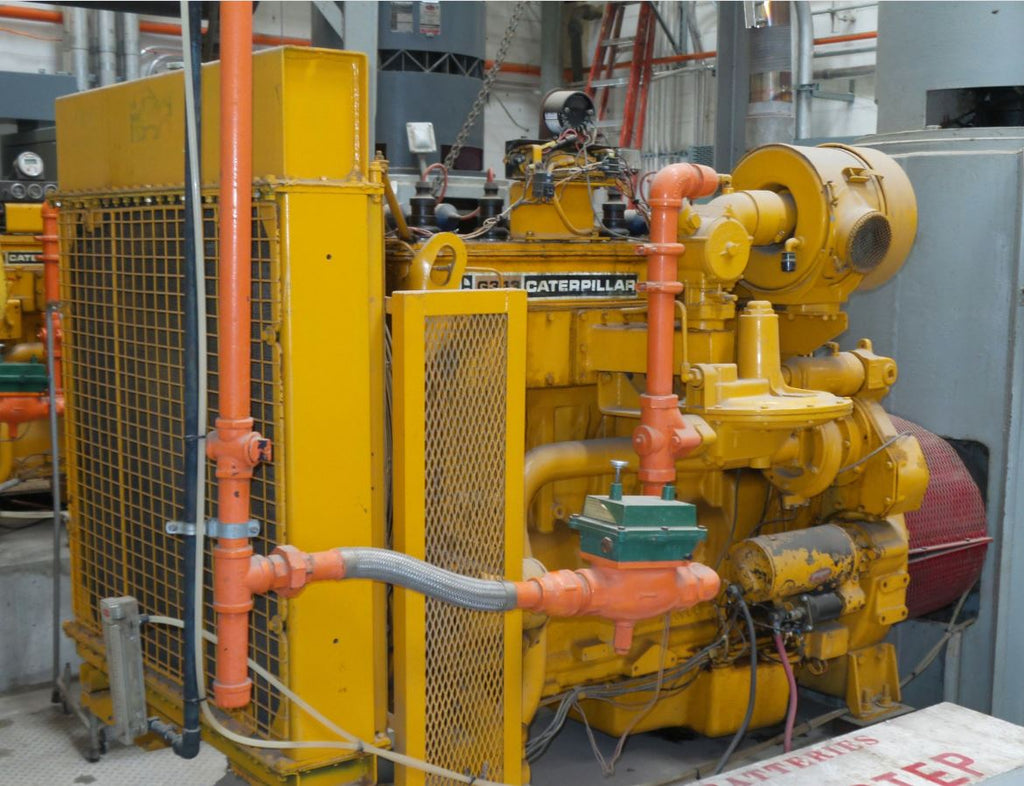

Manual de Serviço Motor Industrial Caterpillar G343 — arquivo PDF com 471 páginas em Inglês, com procedimentos originais e especificações de fábrica organizados por sistema.
Referência oficial: REG00835-00 (Specifications) / UEG0250S-00. Manual específico do G343 Gas Engine, série 97N00001-UP (motor a gás, com sistema de ignição por spark plug — não diesel). Inclui especificações como folga de válvulas inlet 0,46 mm e exhaust 0,76 mm, diâmetro do follower 45,941 ± 0,012 mm, e torques como aperto inicial das cap retaining nuts a 75 ± 5 lb.ft (10,4 ± 0,7 mkg), aperto final em ordem numérica a 330 ± 10 lb.ft (45,6 mkg), parafusos do flywheel-to-crankshaft a 265 ± 35 lb.ft, pulley retainer a 148 ± 11 lb.ft e spark plug adapters a 70 ± 5 lb.ft. Formato PDF pesquisável.
Especificações do Manual
- Marca: Caterpillar
- Modelo: G343
- Tipo: Motor Industrial
- Páginas: 471
- Tamanho: 28.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: REG00835-00 / UEG0250S-00
- Variante coberta: G343 Gas Engine
- Série coberta: 97N00001-UP
- Combustível: Gás (ignição por spark plug)
- Data: Dezembro 1970, atualizado em 2001
Procedimentos e Sistemas Cobertos
O manual está organizado nas seções Specifications (especificações dimensionais e tolerâncias), Disassembly and Assembly (desmontagem e montagem), Systems Operation (operação dos sistemas) e Testing and Adjusting (testes e ajustes). Os procedimentos listados cobrem o motor G343 a gás com bloco do cilindro, virabrequim com cap retaining nuts (aperto inicial 75 ± 5 lb.ft e final em ordem numérica 330 ± 10 lb.ft), bielas, cabeçote com camshaft e camshaft housing, follower e válvulas (com folgas inlet 0,46 mm e exhaust 0,76 mm), sistema de ignição com spark plugs e adapters (70 ± 5 lb.ft), oil pump (peso 25 kg / 55 lb), flywheel (265 ± 35 lb.ft), damper e pulley com seus retainers, conforme a documentação oficial Caterpillar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Aperto inicial das cap retaining nuts: 75 ± 5 lb.ft (10,4 ± 0,7 mkg)
- Aperto final em ordem numérica: 330 ± 10 lb.ft (45,6 ± 1,4 mkg)
- Torque flywheel-to-crankshaft bolts: 265 ± 35 lb.ft (36,65 ± 4,84 mkg)
- Torque pulley retainer bolts: 148 ± 11 lb.ft (20,5 ± 1,5 mkg)
- Torque damper-to-pulley bolts: 75 ± 10 lb.ft (10,4 ± 1,4 mkg)
- Torque spark plug adapters: 70 ± 5 lb.ft (9,7 ± 0,7 mkg)
- Folga de válvula admissão (inlet): 0,46 mm (0,018 in)
- Folga de válvula escape (exhaust): 0,76 mm (0,030 in)
- Diâmetro do follower: 45,941 ± 0,012 mm (1,8087 ± 0,0005 in)
- Bore for follower: 46,05 ± 0,01 mm (1,8135 ± 0,0005 in)
- Folga máxima permitida (desgaste): 0,254 mm (0,010 in)
- Peso do oil pump: 25 kg (55 lb)
Variantes da Plataforma G343 (consulte a série da sua aplicação)
Este manual cobre a variante listada da plataforma G343:
- G343 Gas Engine: 97N0001-UP
Caso sua aplicação seja de uma série diferente da plataforma G343 ou de outro motor da família G Caterpillar, consulte-nos para verificar a disponibilidade do manual correspondente.
Para Quem é Este Manual
Indicado para mecânicos especializados em motores a gás natural, oficinas Caterpillar e gestores de manutenção que precisam de procedimentos verificados para executar reparos corretos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças G343.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, os procedimentos cobertos incluem valores de torque, folgas, pressões e tolerâncias conforme a especificação do fabricante.
Este manual cobre o motor a gás natural?
Sim. Este manual é específico do G343 Gas Engine (motor a gás, com sistema de ignição por spark plug), série 97N00001-UP. Para outras variantes da família G ou para motores a diesel Caterpillar, consulte o manual correspondente.
Vem com diagramas dos sistemas?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
