Descrição

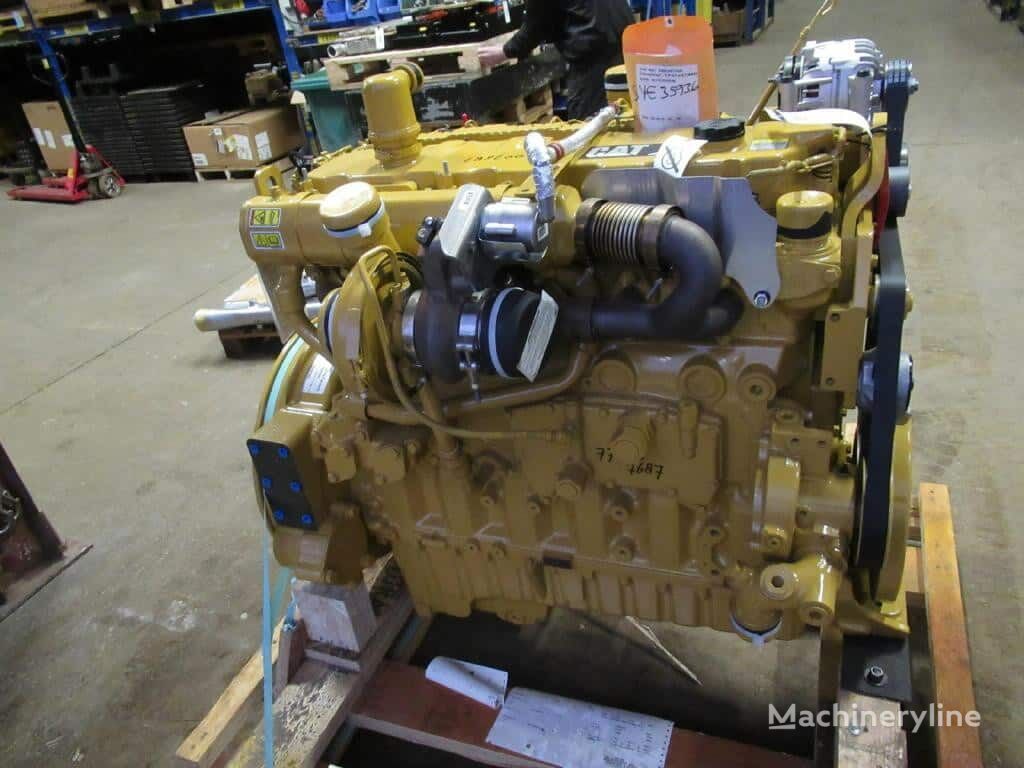

Manual de Serviço Motor Caterpillar C9.3 — manual técnico em PDF com 1.326 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Documentação técnica oficial Caterpillar composta pelos blocos Disassembly and Assembly (referência UENR6580-02) e Specifications (referência UENR0958-02), com data de publicação em 2015 e última atualização em 2016. Importante: este motor C9.3 é oferecido em diversas séries — C930001-UP, C9N0001-UP, CS90001-UP, D9N0001-UP, MME0001-UP, MYE0001-UP, SSE0001-UP, SYE0001-UP, WDB0001-UP, WYE0001-UP, CA90001-UP, CP90001-UP e DWY0001-UP — e um único manual não cobre todas elas; cada série possui seu manual específico. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série DWY0001-UP (C9.3 Marine Generator Set). O material traz ilustrações detalhadas de cada procedimento, tabelas completas com part numbers das ferramentas especiais (ex.: Bracket As 439-3940), valores de torque com ângulo adicional e especificações dimensionais com tolerâncias. PDF pesquisável com índice navegável por SMCS, ideal para localização rápida por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C9.3
- Tipo: Motor
- Aplicação (série consultada): DWY0001-UP — C9.3 Marine Generator Set
- Séries do motor C9.3 (cada uma com manual próprio): C930001-UP, C9N0001-UP, CS90001-UP, D9N0001-UP, MME0001-UP, MYE0001-UP, SSE0001-UP, SYE0001-UP, WDB0001-UP, WYE0001-UP, CA90001-UP, CP90001-UP e DWY0001-UP
- Páginas: 1.326
- Tamanho: 72.5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: UENR6580-02 (Disassembly and Assembly) e UENR0958-02 (Specifications)
- Data de publicação: 2015
- Última atualização: 2016
Procedimentos e Sistemas Cobertos
Motor (Disassembly and Assembly): virabrequim e mancais principais (SMCS 1202), capas de mancal principal com posicionamento numerado 1 a 7, placas de encosto, jatos de resfriamento dos pistões, bielas e capas, volante e housing do volante, bomba de óleo do motor e demais grupos de desmontagem e montagem.
Cabeçote e Trem de Válvulas: tampa do mecanismo de válvulas (SMCS 1107), valve lifters com roller pin, instalação lubrificada com mistura 50/50 de óleo e 8T-2998, sequência numérica de torqueamento, respiro (breather) e tampa do filtro de óleo do motor.
Acessórios e Acionamento: tensor da correia (SMCS 1358) com variantes 347-7963 e 347-7092, polia do tensor, verificações de força de mola e curso mínimo do braço.
Specifications: tabelas com part numbers, quantidades, descrições de especificação, tolerâncias dimensionais e valores de torque para cada grupo do motor.
Destaques Técnicos
Exemplos de especificações presentes neste manual (série DWY0001-UP):

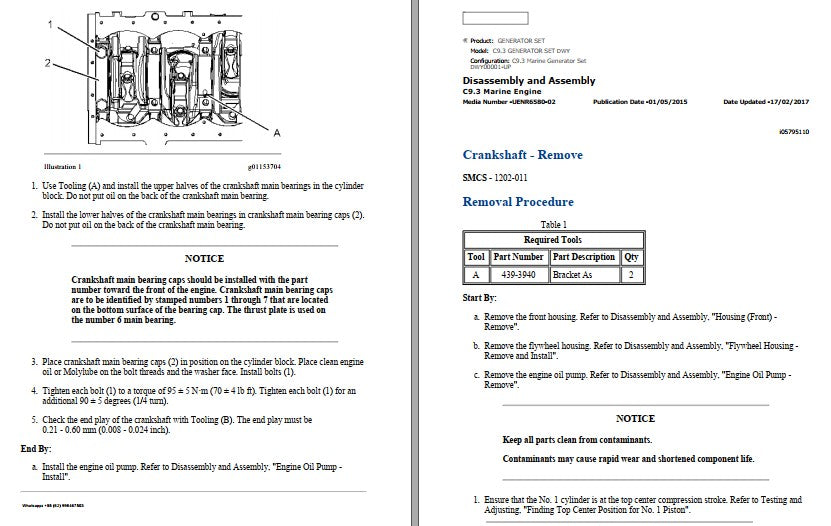

- Torque dos parafusos das capas de mancal principal do virabrequim: 95±5 N·m (70±4 lb ft) + ângulo adicional de 90°±5° (1/4 de volta)
- End play do virabrequim: 0,21 – 0,60 mm (0,008 – 0,024 pol)

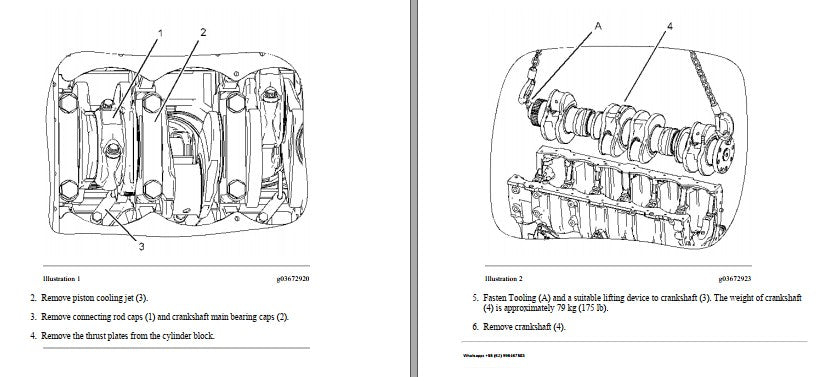

- Peso do virabrequim (para uso com dispositivo de içamento): aproximadamente 79 kg (175 lb)

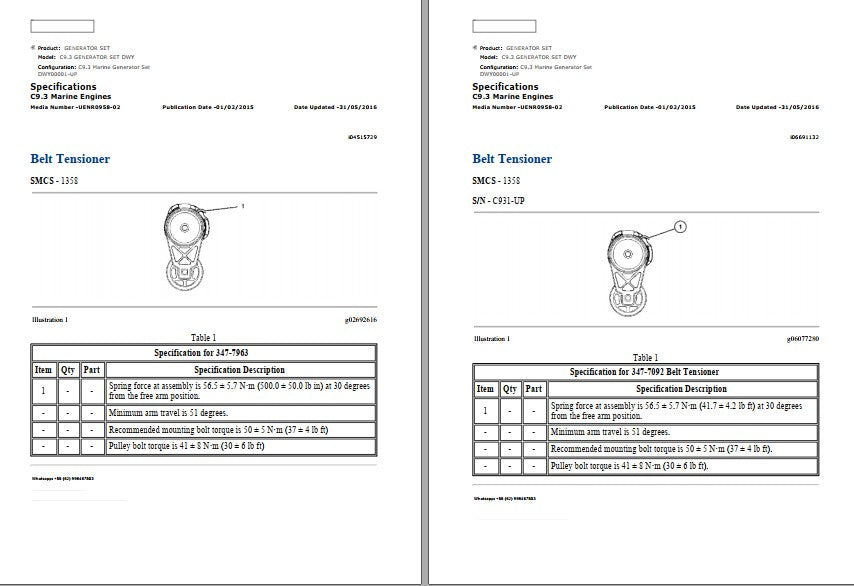

- Força da mola do tensor da correia a 30° do braço livre: 56,5±5,7 N·m (500,0±50,0 lb in)
- Curso mínimo do braço do tensor: 51 graus
- Torque do parafuso de montagem do tensor: 50±5 N·m (37±4 lb ft)
- Torque do parafuso da polia do tensor: 41±8 N·m (30±6 lb ft)

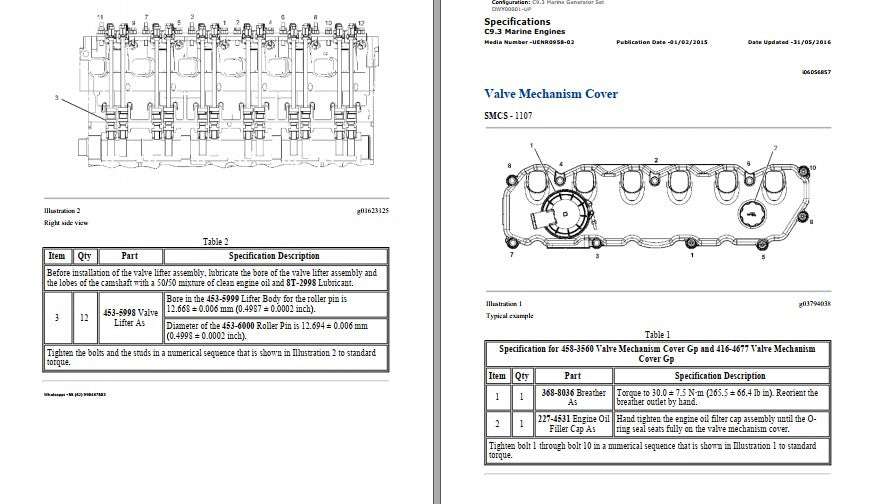

- Diâmetro do roller pin 453-6000 do valve lifter: 12,694±0,006 mm (0,4998±0,0002 pol)
- Bore no corpo do valve lifter 453-5999 para o roller pin: 12,66±0,006 mm (0,4987±0,0002 pol)
- Torque do breather 368-8036: 30,0±7,5 N·m (265,5±66,4 lb in)
Para Quem é Este Manual
Indicado para mecânicos especializados em motores Caterpillar, oficinas de motores diesel industriais e marítimos, concessionárias Cat, empresas de grupos geradores e gestores de manutenção que precisam de procedimentos verificados para executar reparos com segurança no motor C9.3.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz os torques do motor C9.3?
Sim, inclui valores completos com ângulos adicionais quando aplicável. Por exemplo, os parafusos das capas do mancal principal do virabrequim recebem 95±5 N·m seguido de ângulo adicional de 90°±5° (1/4 de volta), e o parafuso da polia do tensor da correia recebe 41±8 N·m (30±6 lb ft).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
