Descrição
Manual de Serviço Motor Caterpillar C6.4 — arquivo PDF com 915 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

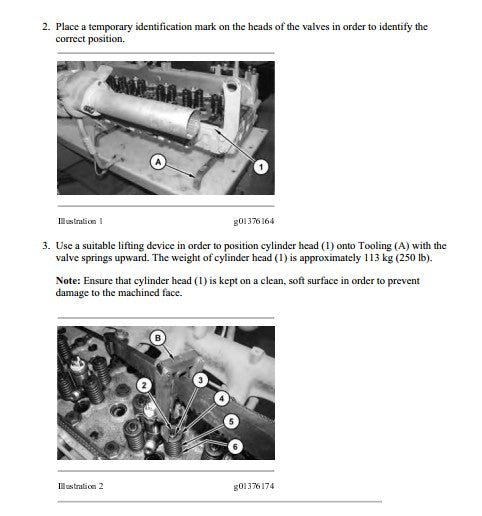

Documento técnico oficial para o motor C6.4 Caterpillar, aplicável às séries GDC0001-UP e MAE0001-UP. Inclui procedimentos detalhados de desmontagem e montagem com fotos passo a passo, diagramas de corte transversal da bomba de óleo e do eixo de comando, além de referências a ferramental especial utilizado nos procedimentos. Todas as etapas apresentam componentes numerados com identificação visual clara. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C6.4
- Tipo: Motor
- Páginas: 915
- Tamanho: 36,2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: GDC0001-UP, MAE0001-UP
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, eixo de comando e trem de válvulas, cabeçote e componentes internos, bomba de óleo e lubrificação, sistema de admissão e escape, diagnóstico e solução de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

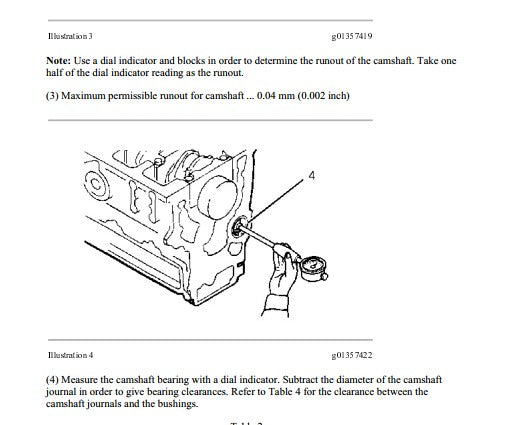

- Runout máximo permitido do eixo de comando (camshaft): 0,04 mm (0,002 in)

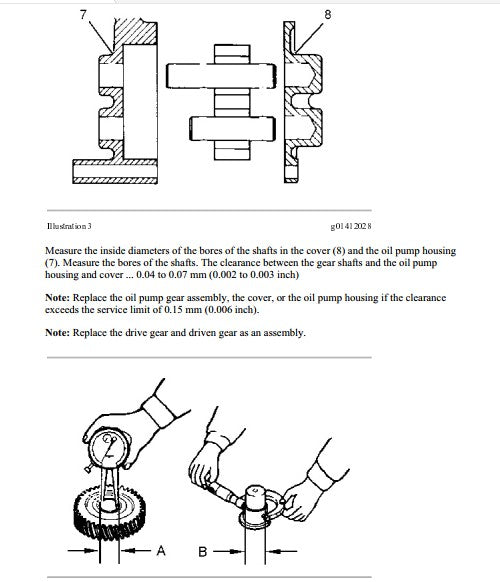

- Folga entre eixos da engrenagem e carcaça da bomba de óleo: 0,04 a 0,07 mm (0,002 a 0,003 in); limite de serviço: 0,15 mm (0,006 in)

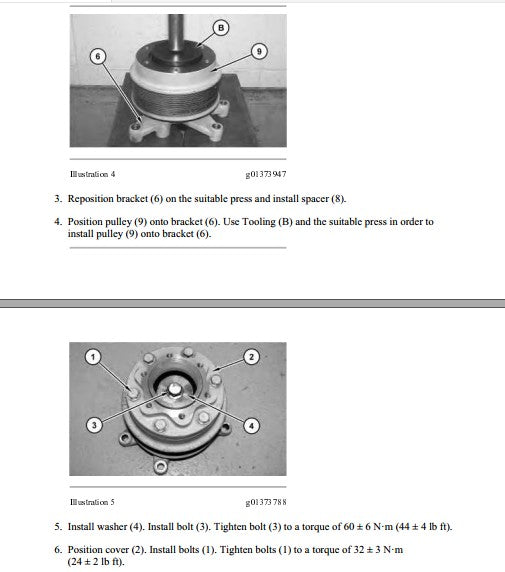

- Torque do parafuso do suporte (bracket): 60 ± 6 N·m (44 ± 4 lb ft)
- Torque dos parafusos da tampa: 32 ± 3 N·m (24 ± 2 lb ft)

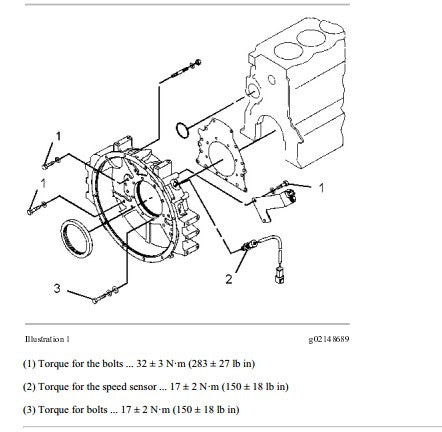

- Torque dos parafusos de montagem de flange: 32 ± 3 N·m (283 ± 27 lb in)
- Torque do sensor de velocidade: 17 ± 2 N·m (150 ± 18 lb in)
Para Quem é Este Manual
Indicado para mecânicos, oficinas especializadas e gestores de manutenção que precisam de procedimentos verificados para executar reparos corretos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta no motor.
O manual traz os torques do motor C6.4?
Sim, inclui tabela completa de torques para os principais componentes. Exemplos: torque do parafuso do suporte: 60 ± 6 N·m (44 ± 4 lb ft); torque do sensor de velocidade: 17 ± 2 N·m (150 ± 18 lb in).
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
