Descrição
Manual de Serviço Motor Caterpillar 3456 — PDF oficial com 1.003 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Documento de referência RENR1362-06, publicado pela Caterpillar para os motores 3406E e 3456 utilizados em máquinas e grupos geradores da marca. Cobre as variantes 3456 ENGINE (seriais 7RC0001-UP, BLC0001-UP, BNT0001-UP), 3456 GEN SET ENGINE (seriais 9BZ0001-UP, BGA0001-UP, EPE0001-UP) e 3456 GENERATOR SET (seriais C1G, C2T, C3G, C4G, CAH, CBX, CCB e GHJ — todos 0001-UP). Inclui vistas explodidas detalhadas, fotos passo a passo de desmontagem do cabeçote e do trem de engrenagens, tabelas completas de torque com sequência de aperto e diagramas técnicos com identificação de componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3456
- Tipo: Motor
- Páginas: 1.003
- Tamanho: 54.0 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência (Media Number): RENR1362-06
- Data de Publicação: 01/04/2004 (atualizado em 20/04/2004)
- Aplicação: 3456 ENGINE, 3456 GEN SET ENGINE, 3456 GENERATOR SET
- Seriais 3456 ENGINE: 7RC0001-UP, BLC0001-UP, BNT0001-UP
- Seriais 3456 GEN SET ENGINE: 9BZ0001-UP, BGA0001-UP, EPE0001-UP
- Seriais 3456 GENERATOR SET: C1G0001-UP, C2T0001-UP, C3G0001-UP, C4G0001-UP, CAH0001-UP, CBX0001-UP, CCB0001-UP, GHJ0001-UP
Procedimentos e Sistemas Cobertos
Bloco e Cabeçote: Remoção e instalação do cabeçote (com peso e dispositivo de içamento), parafusos do cabeçote, junta do cabeçote, vedações e selos d'água, projeção das camisas (liner projection), bloco de cilindros e placa espaçadora.
Trem de Força: Virabrequim (crankshaft) com end play e selos dianteiro/traseiro, eixo comando de válvulas (camshaft), grupo de engrenagens frontal (front gear group), sincronismo (timing) e ajuste de backlash entre engrenagens.

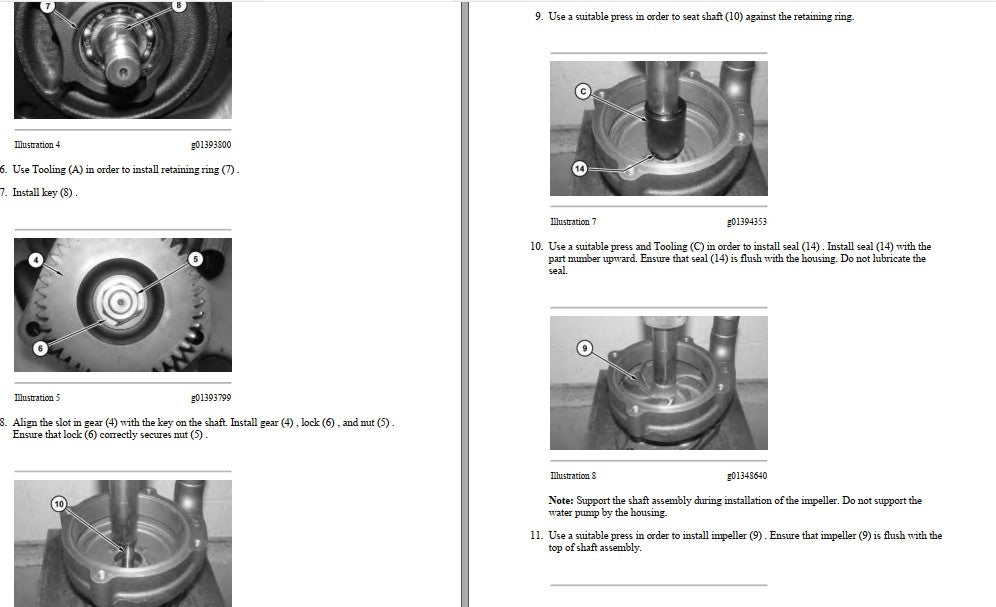

Lubrificação e Arrefecimento: Bomba de óleo (engine oil pump Type 1) com especificações de eixos, engrenagens e mola, bomba d'água com montagem completa do conjunto eixo-rolamento-selo-impelidor, sistema de arrefecimento.
Especificações e Torques: Tabelas de torque por sistema, sequências de aperto numeradas, folgas e tolerâncias, ajustes de fábrica e ferramentas especiais (ex: 8T-0455 Liner Projection Tool Group).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

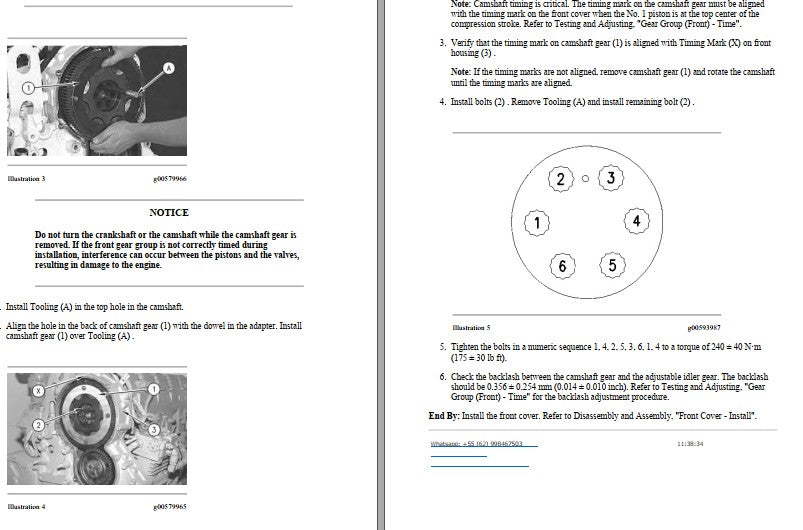

- Torque dos parafusos da engrenagem do eixo comando: 240 ± 40 N·m (175 ± 30 lb ft), sequência 1-4-2-5-3-6-1-4
- Backlash entre engrenagem do comando e idler ajustável: 0,356 ± 0,254 mm (0,014 ± 0,010 inch)

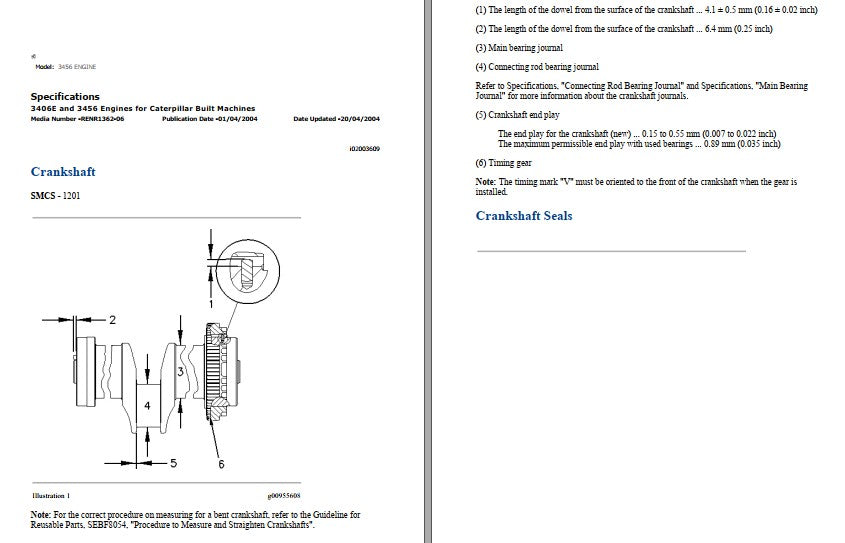

- Crankshaft end play (com bronzinas novas): 0,15 a 0,55 mm (0,007 a 0,022 inch)
- Crankshaft end play máximo permitido (bronzinas usadas): 0,89 mm (0,035 inch)

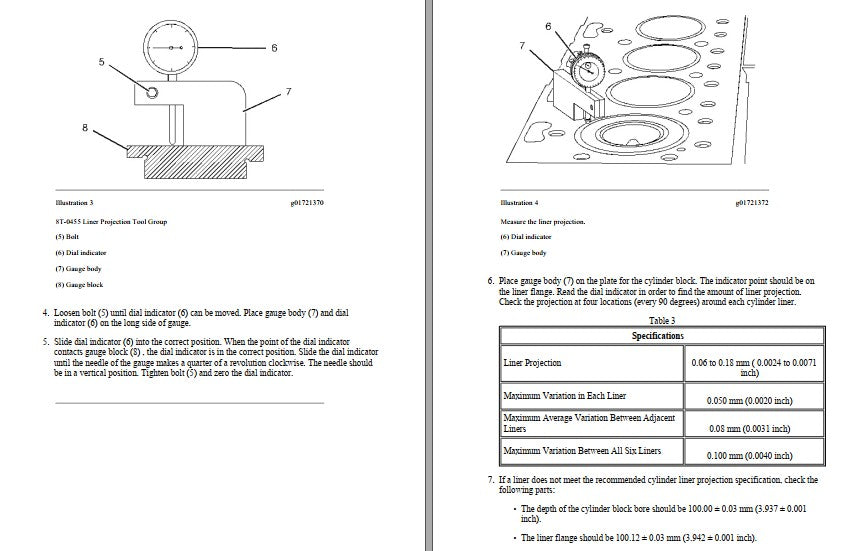

- Projeção da camisa de cilindro: 0,06 a 0,18 mm (0,0024 a 0,0071 inch)
- Variação máxima permitida entre as seis camisas: 0,100 mm (0,0040 inch)

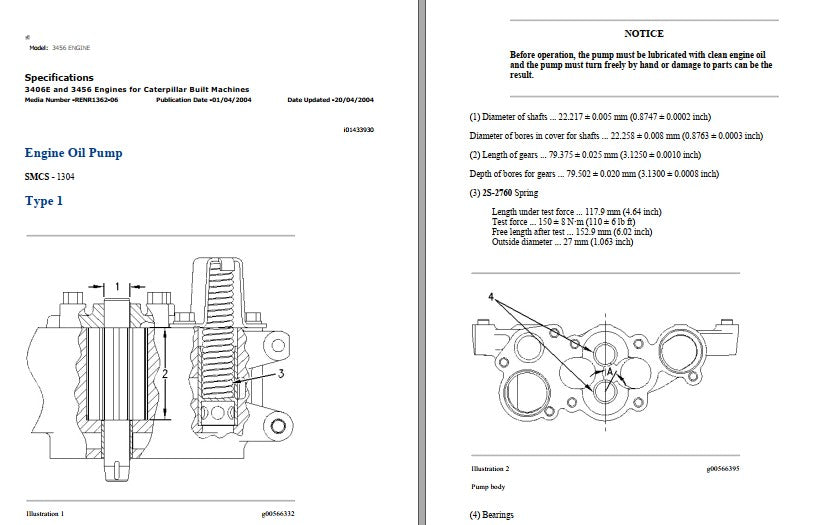

- Diâmetro dos eixos da bomba de óleo: 22,217 ± 0,005 mm (0,8747 ± 0,0002 inch)
- Comprimento das engrenagens da bomba de óleo: 79,375 ± 0,025 mm (3,1250 ± 0,0010 inch)

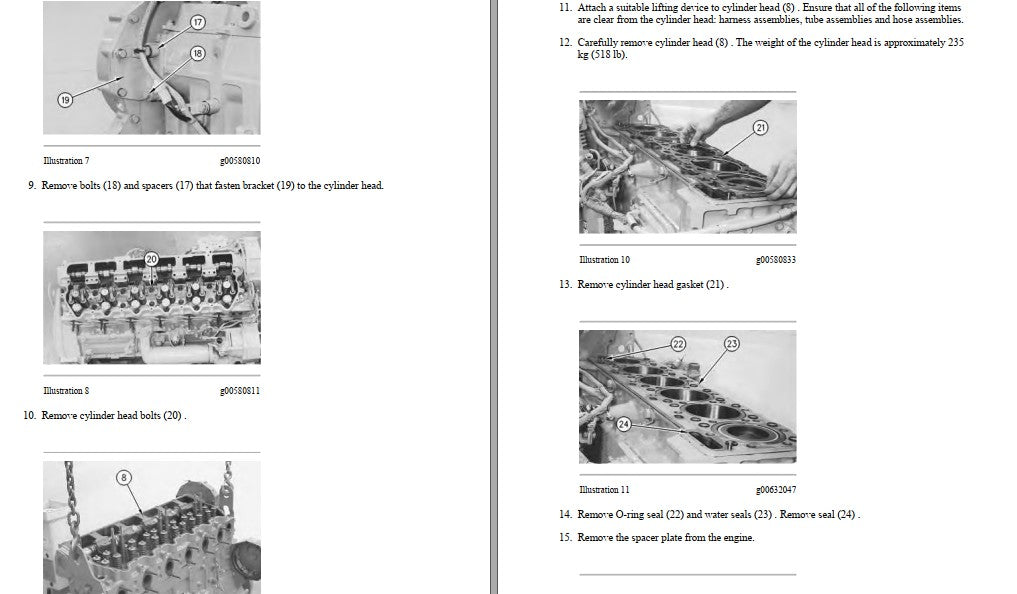

- Peso do cabeçote para içamento: aproximadamente 235 kg (518 lb)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz os torques específicos do motor 3456?
Sim, inclui tabelas completas com sequência de aperto. Por exemplo, os parafusos da engrenagem do eixo comando têm torque de 240 ± 40 N·m (175 ± 30 lb ft) com sequência específica 1-4-2-5-3-6-1-4.
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
