Descrição

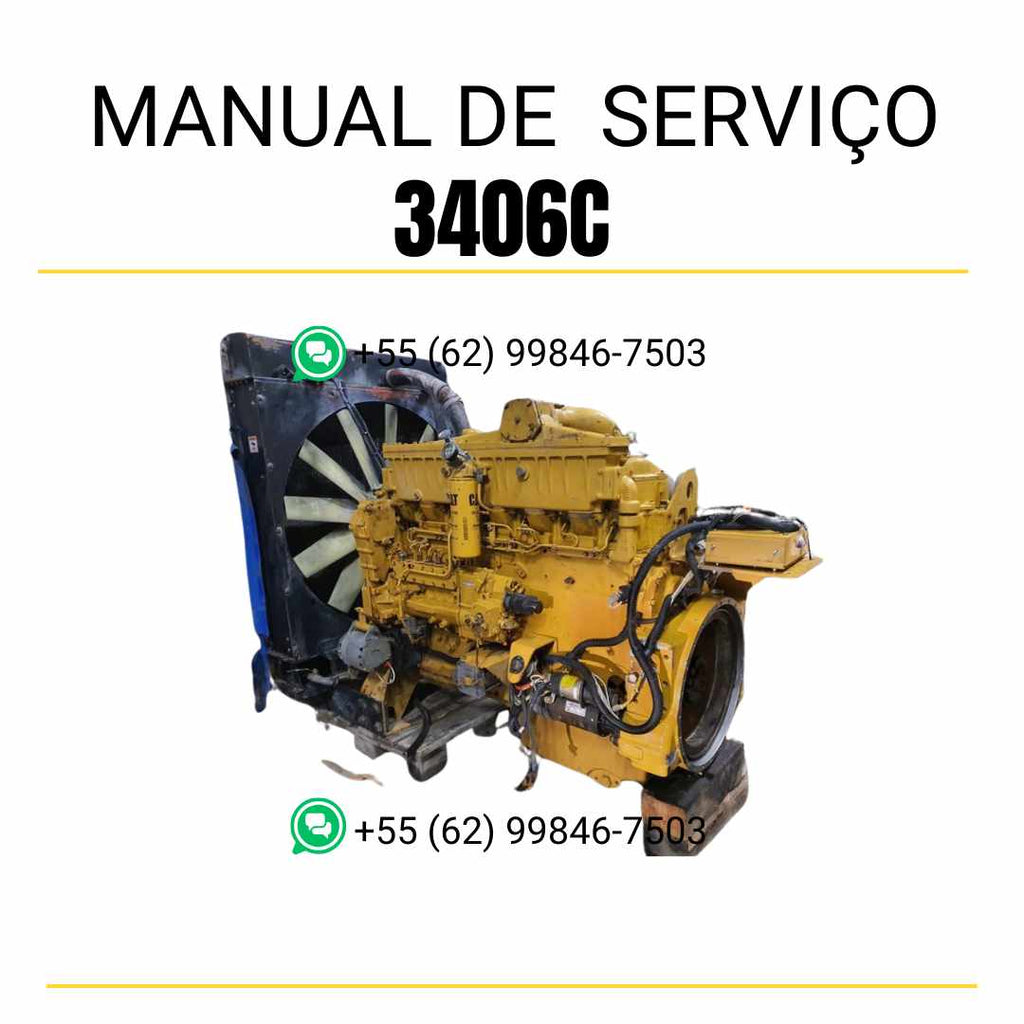

Manual de Serviço Caterpillar 3406C — PDF pesquisável do Motor com 1628 páginas em Inglês. Procedimentos do fabricante, diagramas detalhados e especificações técnicas dos sistemas cobertos.
Referência oficial: SENR1112-01. Manual específico do 3406C Industrial Engine na faixa de série 3ER00001-UP. Inclui torques como capas dos mancais principais (tab end) a 258 ± 14 N·m (190 ± 10 lb.ft), studs do cabeçote (12x) a 35 ± 5 N·m (26 ± 4 lb.ft), nuts do belt tightener a 54 ± 7 N·m e 102 ± 14 N·m, especificações dimensionais como bore da biela (com porcas apertadas) a 96,200 ± 0,013 mm e procedimentos passo a passo de tightening. Formato PDF pesquisável com índice navegável por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3406C
- Tipo: Motor
- Páginas: 1628
- Tamanho: 95.6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR1112-01
- Variante coberta: 3406C Industrial Engine
- Série coberta: 3ER00001-UP
Procedimentos e Sistemas Cobertos
O manual está organizado nas seções Specifications (especificações dimensionais e tolerâncias), Disassembly and Assembly (desmontagem e montagem), Testing and Adjusting (testes e ajustes), Systems Operation (operação dos sistemas), Troubleshooting (diagnóstico de falhas) e Lubrication (lubrificação). Os procedimentos listados cobrem o bloco do cilindro, virabrequim com mancais principais (sequence: tab side first, depois opposite side), bielas com Marks For Tightening Connecting Rod Bolts e dimensão de bore com porcas apertadas, cabeçote com 12 studs (35 ± 5 N·m) e fuel injection nozzles, belt tightener com duas nuts em sequência (54 ± 7 e 102 ± 14 N·m), sistema de injeção, sistema de lubrificação, sistema de arrefecimento e turboalimentação, conforme a documentação oficial Caterpillar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque das capas dos mancais principais (tab side): 258 ± 14 N·m (190 ± 10 lb.ft)
- Torque das capas dos mancais principais (opposite side): 258 ± 14 N·m (190 ± 10 lb.ft)
- Torque dos 12 studs do cabeçote: 35 ± 5 N·m (26 ± 4 lb.ft)
- Torque da nut #1 do belt tightener: 54 ± 7 N·m (40 ± 5 lb.ft)
- Torque da nut #2 do belt tightener: 102 ± 14 N·m (75 ± 10 lb.ft)
- Bore da biela (com porcas apertadas conforme spec): 96,200 ± 0,013 mm
- Torque de duas nuts (conjunto): 30 ± 5 N·m (22 ± 4 lb.ft)
- Torque de duas nuts (conjunto menor): 25 ± 7 N·m (18 ± 5 lb.ft)
- Torque adicional (componente intermediário): 40 ± 7 N·m (30 ± 5 lb.ft)
Variantes da Plataforma 3406C (consulte a série da sua aplicação)
A plataforma Caterpillar 3406C possui múltiplas variantes, e cada faixa de série tem seu manual de serviço próprio. Este manual cobre a variante 3406C Industrial Engine, série 3ER00001-UP. Outras variantes da plataforma:
- 3406C Engine - Machine: 11N0001-UP, 41Z0001-UP, A5N0001-UP, A5Y0001-UP, TXC0001-UP, TXJ0001-UP
- 3406C Gen Set Engine: 1LS0001-UP, 4JK0001-UP, 4RG0001-UP, 4ZR0001-UP, 8FS0001-UP, 0200001-UP, 4BM0001-UP
- 3406C Generator Set: 9ES0001-UP, C2G0001-UP, C2Y0001-UP, C5G0001-UP, C8G0001-UP, KPS0001-UP, LRX0001-UP, NKM0001-UP, ZKC0001-UP, PFH0001-UP
- 3406C Marine Engine: 13S0001-UP, 4T70001-UP
- 3406C Industrial Engine (outras séries): 4GW0001-UP, 5H90001-UP, 7T20001-UP
- 3406C Reman Engine: 2XM0001-UP
Caso sua aplicação seja de uma série diferente, consulte-nos para verificar a disponibilidade do manual correspondente.
Para Quem é Este Manual
Destinado a profissionais de manutenção e oficinas que trabalham com motores diesel Caterpillar e necessitam de referência técnica confiável.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 3406C.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Este manual cobre todas as variantes do 3406C?
Não. Este manual é específico da série 3ER00001-UP (3406C Industrial Engine). Outras variantes — Engine - Machine (11N, 41Z, A5N, A5Y, TXC, TXJ), Gen Set Engine (1LS, 4JK, 4RG, 4ZR, 8FS, 020, 4BM), Generator Set (9ES, C2G, C2Y, C5G, C8G, KPS, LRX, NKM, ZKC, PFH), Marine Engine (13S, 4T7), Industrial Engine outras séries (4GW, 5H9, 7T2) e Reman Engine (2XM) — possuem manual próprio. Verifique o serial da sua aplicação antes da compra.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
