Descrição

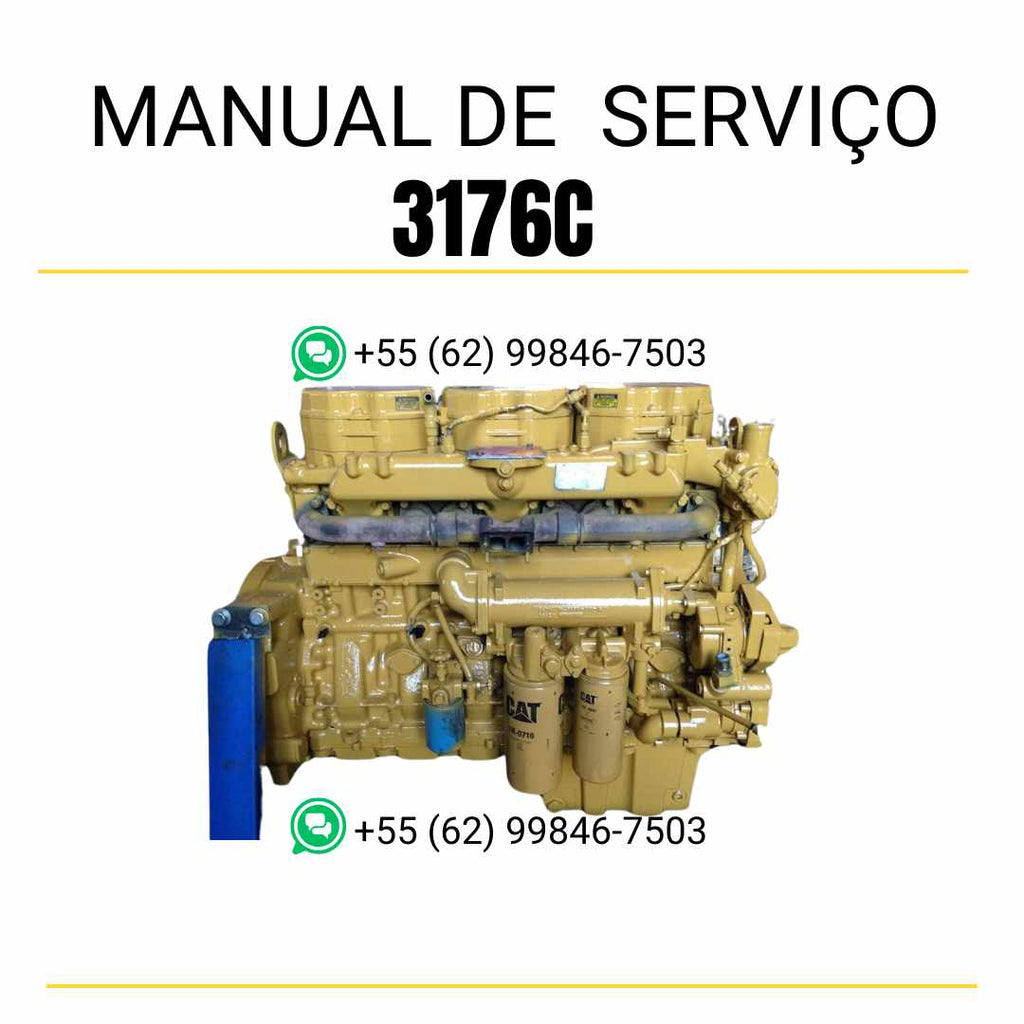

Manual de Serviço Caterpillar Motor 3176C — publicação técnica em PDF com 1071 páginas em inglês, dedicada aos motores 3176C e 3196 que equipam a linha H de motoniveladoras Caterpillar. Reúne Systems Operation, Disassembly and Assembly, Testing and Adjusting e os suplementos Air System, Brakes e Power Train usados como base para reparos de oficina.
Referência oficial: SENR9528-03 (Systems Operation 3176C e 3196), SENR9515-05 (Specifications), SENR9527-04 e SENR9537-04 (Disassembly/Testing), RENR4103-12, RENR4123-07, RENR4124-06, RENR4134-04 (suplementos de motoniveladora) e RENR5740-05 — publicações Caterpillar SIS edições 2003-2006. Cobre os motores 3176C e 3196 aplicados nas motoniveladoras 12H, 120H, 135H, 140H, 143H, 160H, 163H, 14H e 16H. Inclui pressões do sistema de óleo, calibração do compressor de ar, especificações dimensionais de assentos e guias de válvulas, esquemas elétricos do motor, vistas explodidas das engrenagens frontais e tabelas de torque por componente.
Benefícios do Manual de Serviço Caterpillar 3176C
- ✅ Manual Caterpillar 3176C no formato PDF universal
- ✅ Arquivo leve — 16 MB para 1071 páginas
- ✅ Compatível com PC, tablet e smartphone
- ✅ Procedimentos passo a passo e diagramas técnicos
- ✅ Busca textual instantânea por palavra-chave
- ✅ Impressão liberada — completa ou por capítulo
- ✅ Acesso vitalício após a compra
Especificações do Manual Caterpillar 3176C
- Marca: Caterpillar
- Modelo do motor: 3176C (e 3196)
- Tipo: Motor diesel para motoniveladoras
- Páginas: 1071
- Tamanho: 16 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: SENR9515-05, SENR9527-04, SENR9528-03, SENR9537-04, RENR4103-12, RENR4123-07, RENR4124-06
- Origem: Caterpillar SIS (Service Information System)
- Edição: 2003-2006
- Aplicação: Motoniveladoras 12H, 120H, 135H, 140H, 143H, 160H, 163H, 14H, 16H
- Família: Caterpillar Built Machines
Reparos do Motor Caterpillar 3176C Documentados no Manual
Bloco e cabeçote: bloco com counterbore profundo para suporte da camisa, jaqueta de arrefecimento integrada, dois manifolds de óleo, especificações do cabeçote com studs torqueados e assentos de válvulas dimensionados com tolerância centésimal.
Pistões, bielas e virabrequim: remoção e reinstalação dos pistões, torque de aperto do mancal principal e dos parafusos das capas das bielas, sequência de aperto progressivo, vistas explodidas do conjunto rotativo.
Sistema de combustível: bomba injetora, bicos, controle eletrônico (Cat ET), testes de Boost Pressure, regulagens com ferramenta de calibração.
Sistema de óleo e lubrificação: bomba de óleo, válvula de alta pressão de óleo, válvula de bypass do filtro, pressão mínima em diferentes rotações, sump e linhas de retorno.
Sistema de ar comprimido e freios da motoniveladora: compressor de ar acionado pelas engrenagens de tempo, governador, válvulas unloading, calibração de cut-in e cut-out, tanque de ar e atuação nos freios.
Power train da motoniveladora (suplemento): transmissão, conversor, comando final, freios, sistemas hidráulicos auxiliares — escopo do RENR4124-06.
Testes, ajustes e diagnóstico: verificação da folga de válvulas medida entre balancim e ponte, calibração da Boost Pressure via Cat ET, troubleshooting do circuito de óleo e do sistema de ar.
Especificações de Fábrica do Caterpillar 3176C
Entre as especificações listadas no documento:
- Pressão do sistema de ar (cut-out do governador): 1000 ± 34 kPa (145 ± 5 psi)
- Pressão mínima de cut-in: 793 kPa (115 psi)
- Pressão de alívio da válvula de alta pressão de óleo: 695 kPa (100 psi)
- Pressão de abertura do bypass do filtro de óleo: 170 kPa (25 psi)
- Pressão mínima de óleo a 1800 rpm: 275 a 414 kPa (40 a 60 psi)
- Pressão de óleo em baixa rotação (600-800 rpm): 359 kPa (52 psi)
- Torque dos parafusos da capa do mancal principal: 95 N·m (70 lb ft)
- Torque dos parafusos da capa da biela: 130 ± 7 N·m (95 ± 5 lb ft)
- Torque dos studs do cabeçote: 35 ± 5 N·m (26 ± 4 lb ft)
- Torque dos parafusos (7) com Tooling B: 100 ± 20 N·m (75 ± 15 lb ft)
- Aperto inicial dos bolts (29): 23 N·m (200 lb in) seguido de 45 a 57 N·m (33 a 42 lb ft)
- Diâmetro do assento de válvula (admissão): 46,025 ± 0,013 mm (1.8120 ± 0.0005 inch)
- Diâmetro do assento de válvula (escape): 43,390 ± 0,015 mm (1.7083 ± 0.0006 inch)
- Capacidade do sistema de arrefecimento da motoniveladora: 38 L (10 US gal)
Quem se Beneficia do Manual Caterpillar 3176C
Documentação direcionada a oficinas autorizadas, equipes de manutenção de pavimentação e construção rodoviária, e mecânicos de campo que atendem motoniveladoras Caterpillar série H equipadas com 3176C ou 3196. Útil também para retíficas de motor diesel de alta cilindrada.
Manual de Serviço vs Catálogo de Peças Caterpillar 3176C
Este manual de serviço do Caterpillar 3176C é ideal para executar reparos — contém procedimentos passo a passo, torques e diagnóstico. Para identificar e comprar peças, veja os catálogos de peças Caterpillar disponíveis no acervo.
Perguntas e Respostas — Manual Caterpillar 3176C
Este manual cobre o motor 3196 também?
Sim. A publicação Systems Operation SENR9528-03 trata em conjunto o 3176C e o 3196 — são motores da mesma família Caterpillar Built. Procedimentos de desmontagem, torque e diagnóstico são compartilhados entre os dois.
Serve para qual motoniveladora?
O manual cobre as motoniveladoras Caterpillar série H equipadas com 3176C ou 3196: 12H, 120H, 135H, 140H, 143H, 160H, 163H, 14H e 16H. Os suplementos RENR4123-07 e RENR4124-06 trazem ainda Air System, Brakes e Power Train integrados.
Quais os torques principais do conjunto rotativo do 3176C?
Conforme o manual Caterpillar 3176C: capa do mancal principal a 95 N·m (70 lb ft) e capa da biela a 130 ± 7 N·m (95 ± 5 lb ft). Studs do cabeçote a 35 ± 5 N·m (26 ± 4 lb ft) — valores extraídos diretamente da publicação Caterpillar.
