Descrição
Manual de Serviço Trator Agrícola John Deere 7500, 7505 — arquivo PDF pesquisável com 584 páginas em português. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: TM4815 (19APR06). Cobre os Tratores John Deere 7500 e 7505 — Série 10, com número de série até 025887, incluindo o sistema de transmissão PowrQuad completo com todas as suas válvulas, embreagens e conjuntos de planetários. O documento traz tabelas extensas de torques de aperto, especificações detalhadas de molas (comprimentos livres e de prova), vistas em corte de cada conjunto de válvulas e lista completa de ferramentas especiais John Deere necessárias aos procedimentos. Formato PDF pesquisável com 584 páginas para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: John Deere
- Modelo: 7500, 7505
- Tipo: Trator Agrícola
- Série: Série 10 (número de série até 025887)
- Transmissão: Caixa PowrQuad
- Referência: TM4815 (19APR06)
- Páginas: 584
- Tamanho: 20 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

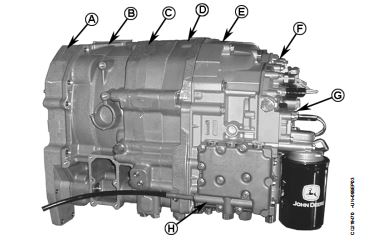

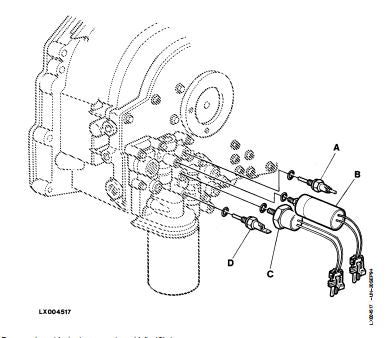

Caixa PowrQuad — Série 10: Válvulas da Caixa de Controle de Câmbio, Válvula Moduladora - Vista em Corte, Válvulas da Caixa de Planetários, Válvula de Controle de Avanço/Neutro/Retrocesso-Vista em Corte, Válvula de Controle de Avanço/Retrocesso-Vista em Corte, Válvula de Velocidades — Vista em Corte, Montagem e Instalação da Caixa de Válvulas de Câmbios, Desmontagem do Conjunto da Caixa do Freio de Retrocesso/Planetários, Desmontagem e Montagem do Porta-planetários de Entrada, Conjunto de Planetários de Entrada — Vista em Corte, Desmontagem dos Componentes da Caixa do Freio de Retrocesso, Conjunto de Embreagem de Tração/Porta-Inversor — Vista em Corte, Desmontagem e Montagem do Conjunto de Porta-Inversor/Embreagem de Tração, Desmontagem dos Componentes da Caixa de Planetários, Conjunto da Embreagem de Comando Direto - Vista em Corte, Desmontagem e Montagem do Conjunto da Embreagem de Comando Direto, Montagem dos Componentes da Caixa de Planetários, Montagem dos Componentes do Freio de Retrocesso, Montagem do Conjunto da Caixa de Planetários/Freio de Retrocesso.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Tampa dianteira à transmissão (Caixa de engrenagens planetárias): torque de aperto 5 kgm (50 Nm, 37 lbf-ft)
- Tampão da válvula moduladora de câmbio: torque de aperto 4,4 kgm (44 Nm, 32 lbf-ft)
- Tambor de embreagem de retrocesso ao portador: torque de aperto 5,0 kgm (50 Nm, 37 lbf-ft)
- Placa de retenção da embreagem de comando direto: torque de aperto 2,6 kgm (26 Nm, 19 lbf-ft)
- Mola da válvula reguladora de pressão: comprimento livre 135 mm; comprimento de prova 118 mm a 31,8–38,8 kg
- Mola do acumulador do modulador de avanço/retrocesso — Interior: comprimento livre 156 mm; comprimento de prova 142 mm a 2–2,5 kg
- Ferramentas especiais requeridas: JDG765 (instalador de luvas), JDG766 (extrator de preslinhas), JDG772 (instalador de planetários), JDG773 (compressor de molas), JDG775 (instalador de retentores)
- Selante recomendado: T43512 / TY9370 — resistência média, para parafusos das balestras na caixa da válvula de controle do câmbio
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias John Deere, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças John Deere 7500, 7505.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, contém diagramas completos dos sistemas elétrico e hidráulico com identificação de conectores e componentes.
O manual inclui tabela de torques da transmissão PowrQuad?
Sim, traz tabelas detalhadas com valores de torque para todos os componentes da transmissão — por exemplo: tampa dianteira à transmissão 5 kgm (50 Nm) e tampão da válvula moduladora de câmbio 4,4 kgm (44 Nm).
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
