Descrição

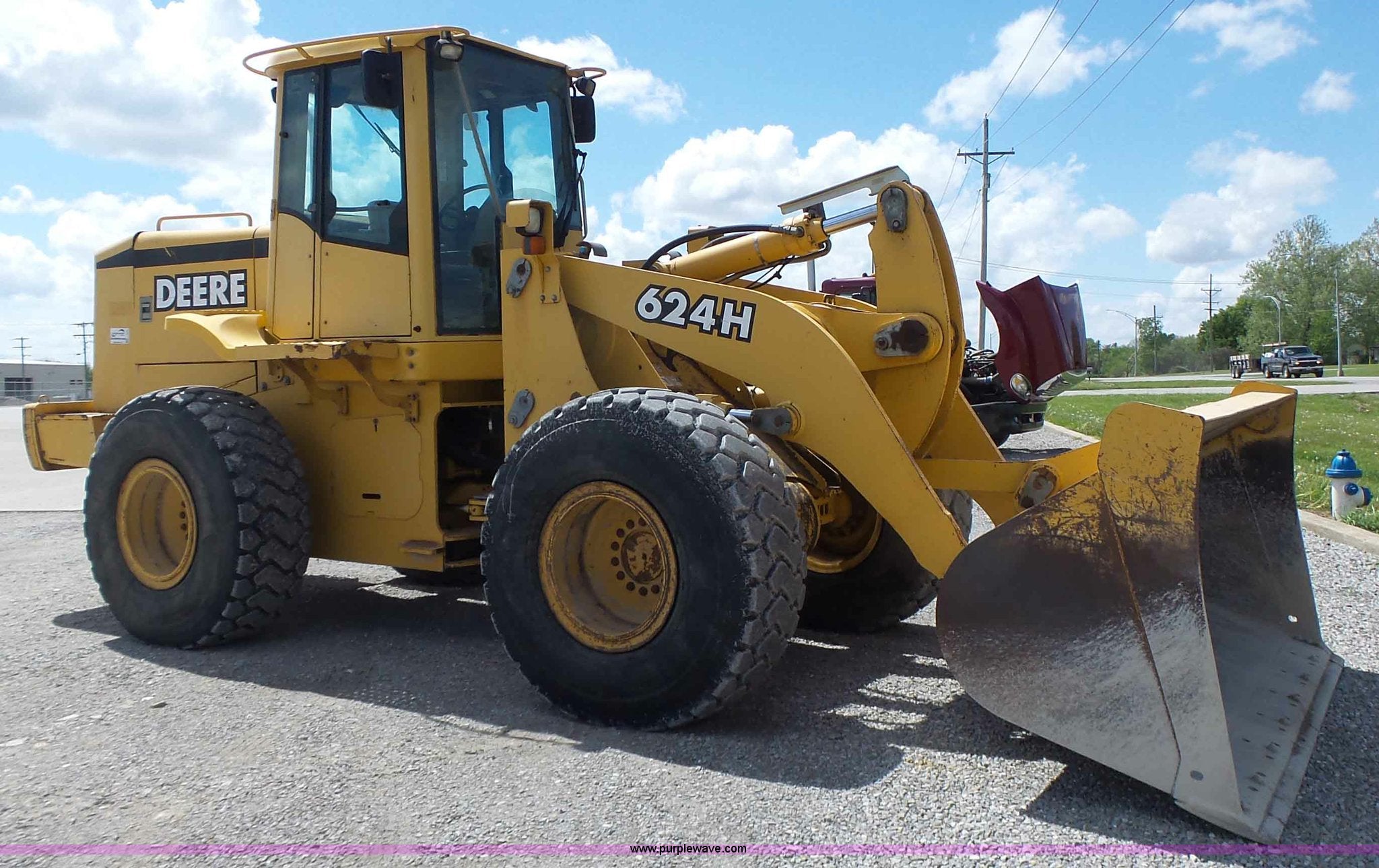

Manual de Serviço Carregadeira de Rodas John Deere 624H TC62H — manual técnico em PDF com 662 páginas em inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Referência oficial: TM1640 — edição 15 de janeiro de 2004, publicado pela Deere & Company. Cobre a Carregadeira 624H e o Tool Carrier TC62H com motores diesel 4045 (4.5 L) e 6068 (6.8 L). O manual é o volume de serviço mecânico que complementa o TM1639 (Operation and Test), e referencia manuais adicionais: CTM104 para reparo dos motores 4045/6068, CTM77 para alternadores e motores de partida e CTM150 para eixos TeamMate III. Inclui fotos passo a passo com callouts numerados e torques integrados diretamente nos procedimentos de montagem. PDF pesquisável de 13 MB para localização rápida por seção ou grupo.
Especificações do Manual
- Marca: John Deere
- Modelos: 624H e TC62H (Tool Carrier)
- Tipo: Carregadeira de Rodas
- Motor: 4.5 L & 6.8 L — Diesel 4045 e 6068
- Referência: TM1640
- Anos: até 15/01/2004
- Páginas: 662
- Tamanho: 13 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
General Information (Section 00): Safety Information, General Specifications (624H e TC62H), Torque Values (Hardware, ROPS, Metric, Inch), Fuels and Lubricants.
Chassi e Trem de Força (Sections 01–07): Wheels (Powered Wheels and Fasteners), Axles and Suspension Systems (Removal/Installation, Axle Shafts and U-Joints, Bearings, Reduction Gears, Hydraulic System), Transmission (Removal/Installation, Gears/Shafts/Bearings/Power Shift Clutch, Hydraulic System, Dealer Fabricated Tools), Engine (Removal and Installation), Engine Auxiliary Systems (Cold Weather Starting Aids, Speed Controls, Intake System, External Exhaust System, External Fuel Supply Systems), Dampener Drive.
Sistemas Hidráulicos e Freios (Sections 09–11): Steering System (Hydraulic System), Service Brakes (Active Elements, Hydraulic System), Park Brake (Active Elements, Hydraulic System).
Elétrico e Estrutura (Sections 16–20): Electrical System (Batteries, Alternator/Regulator/Charging System Wiring, Lighting System, Wiring Harness and Switches, System Controls, Motors and Actuators), Frame or Supporting Structure (Frame Installation, Frame Bottom Guards, Chassis Weights), Operator's Station (Operator Enclosure, Seat and Seat Belts, Steps and Handholds, Heating and Air Conditioning, Dealer Fabricated Tools), Sheet Metal and Styling, Safety and Convenience (Mirror, Fire Extinguisher, Horn and Warning Devices).
Equipamento de Trabalho (Section 31): Loader — Bucket, Frames, Hydraulic System.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque Converter Housing — M10/10.9 Cap Screw: 68 N·m (50 lb·ft)
- Input Shaft-to-Drive Plate — M12/10.9 Cap Screw: 115 N·m (85 lb·ft)
- Drive Plate-to-Torque Converter — M12/10.9 Cap Screw: 115 N·m (85 lb·ft)
- Speed Sensor — Torque: 30 N·m (22 lb·ft)
- Drain Plug — Clutches, Input and Output Shafts: 140 N·m (100 lb·ft)
- Oil Level Tube Screw: 25 N·m (18 lb·ft)
- Thread lock and sealer (high strength) especificado para cap screws do conversor de torque
- Sensores da transmissão: 21—Turbine Speed Sensor | 47—Middle Gear Speed Sensor | 48—Engine Speed Sensor
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias John Deere, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do conversor de torque e da transmissão Power Shift?
Sim, inclui torques detalhados integrados nos procedimentos. Exemplos: Converter Housing M10 cap screw: 68 N·m (50 lb·ft); Input Shaft-to-Drive Plate M12 cap screw: 115 N·m (85 lb·ft); Drain Plug: 140 N·m (100 lb·ft). Especifica também uso de thread lock de alta resistência nos cap screws do conversor.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
