Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt LS 5800 Série II - carregadeira/manipuladora de toras hidráulica (Hydraulic Log Loader), esteiras
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Manual de Serviço (Shop/Service Manual)
- Referência: Shop Manual, formulário s777
- Motor: Motor Cummins OU Isuzu (a máquina foi oferecida com os dois; há esquemas elétricos distintos '5800 CII EX (Cummins)' e '(Isuzu)')
- Páginas: 271
- Idioma: Inglês
- Formato: PDF
O Manual de Serviço Link-Belt LS 5800 é o documento técnico em PDF da escavadeira hidráulica, com 271 páginas em Inglês: Manual de oficina com folgas, ferramentas especiais e desmontagem passo a passo. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Manual de oficina completo da manipuladora de toras LS 5800 Série II sobre esteiras
- Padrões de manutenção com desenhos estruturais, ferramentas/gabaritos e passo a passo de desmontagem e remontagem
- Cobre linha de ar comprimido do tanque hidráulico e cilindro de ar (particularidade do modelo)
- Diagnóstico e ajuste de válvulas piloto e de controle, com procedimentos de alívio
- Suporta duas opções de motor (Cummins e Isuzu) com esquemas elétricos próprios
O que este manual cobre
- Cuidados para inspeção e manutenção
- Regras básicas de desmontagem e remontagem e manuseio de peças intercambiáveis
- Circuito hidráulico e circuito elétrico (incl. tipo elevado / Raised Up)
- Padrões de desempenho e medição de pressão

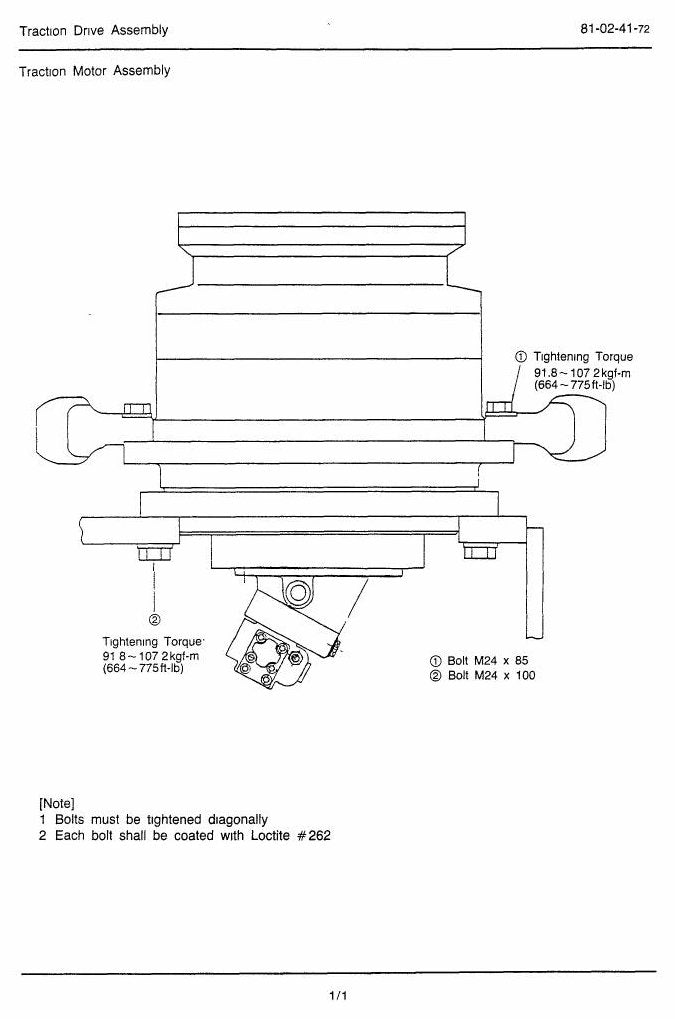

- Motor de translação e redução; conjunto de tração
- Roletes: superior, inferior e de tensão (take-up) - estrutura, folgas, desmontagem
- Sapata e roda motriz (drive sprocket)

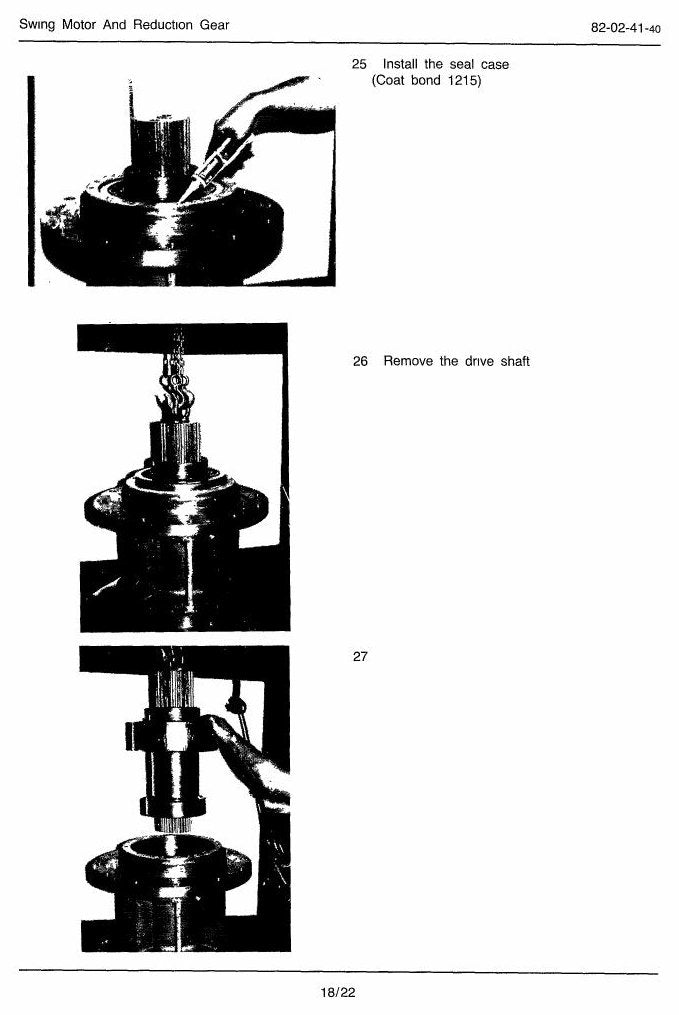

- Motor de giro e redução; rolamento da mesa giratória (turntable bearing)
- Remoção e instalação do contrapeso e fixação do motor

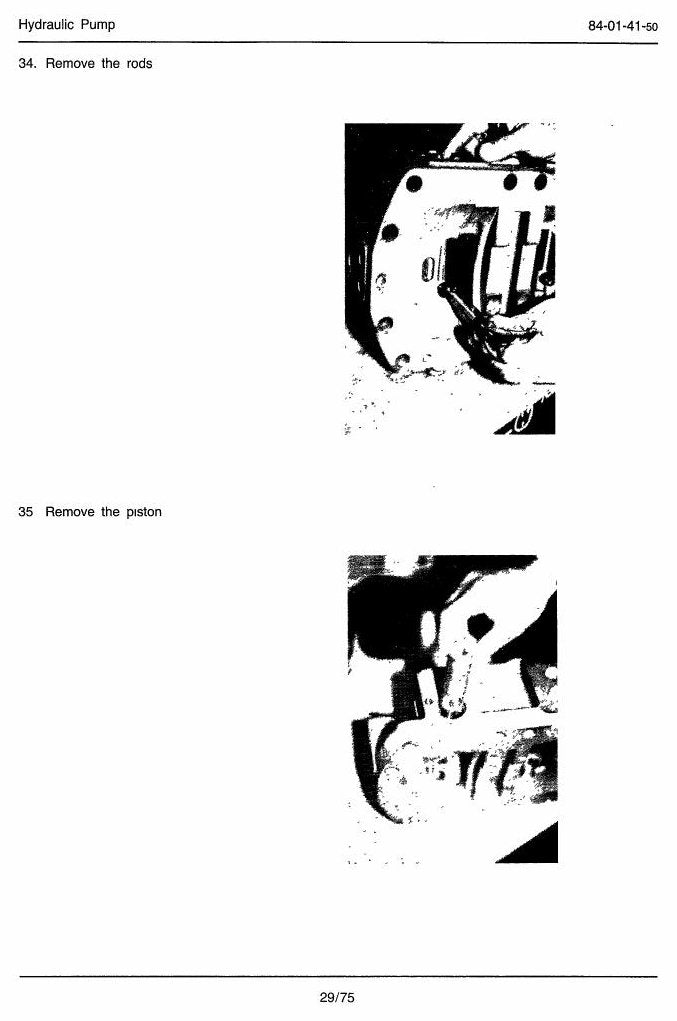

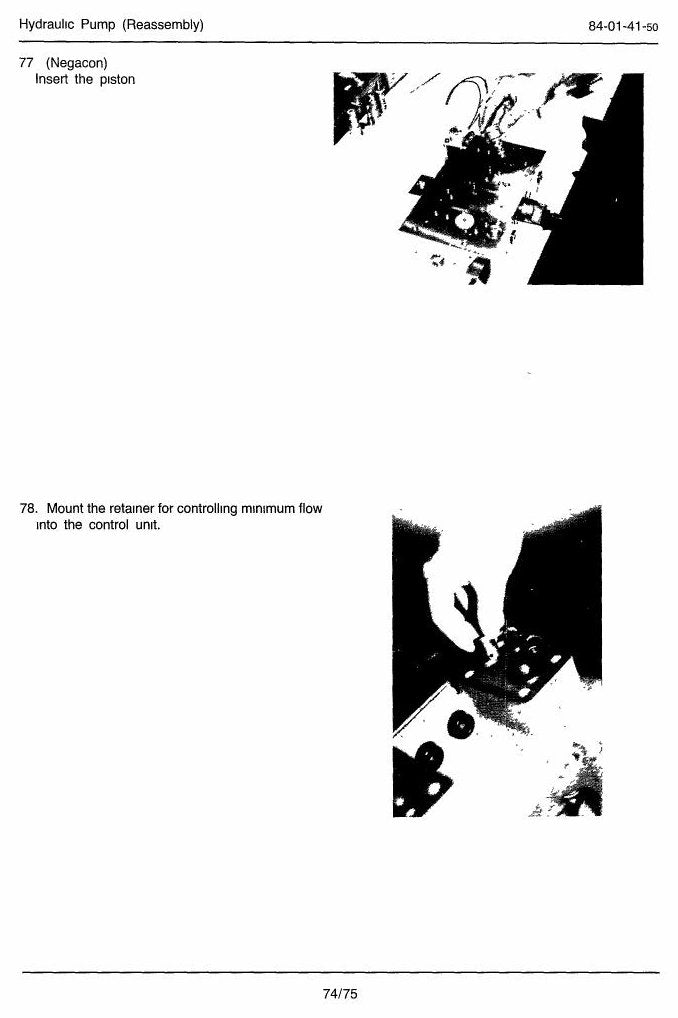

- Bomba hidráulica e sua instalação
- Linha de ar comprimido, válvula de segurança e cilindro de ar
- Junta rotativa: desmontagem, troca de vedação e montagem
- Válvula piloto e válvula de controle (funções, desmontagem, alívio, troubleshooting)
- Cilindros hidráulicos, peso dos componentes e tabela de conversão
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com torques, folgas, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos de oficina que reparam a manipuladora de toras/escavadeira sobre esteiras.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
