Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 700 X2 (série X2, escavadeira de grande porte ~70 t), inclusive versão MASS Excavator
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Manual de Serviço (Shop/Service Manual)
- Referência: Service Text SH700, formulário WST-00-00-011LX

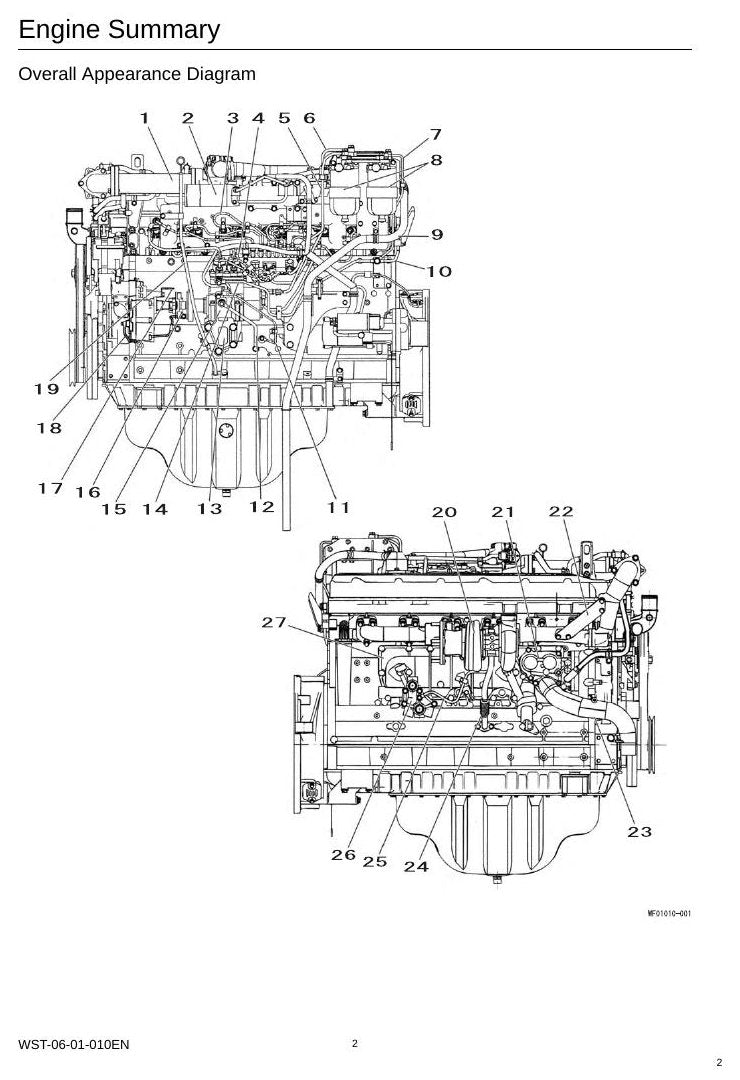

- Motor: Motor Isuzu (compatibilidade de peças elétricas indicada por 'Isuzu part number')
- Páginas: 1141
- Idioma: Inglês
- Formato: PDF
O Manual de Serviço Link-Belt 700X2 é o documento técnico em PDF da escavadeira hidráulica, com 1141 páginas em Inglês: Manual de oficina de grande porte com circuitos hidráulicos e capacidades de içamento. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Manual de serviço/oficina da maior escavadeira do grupo (classe ~70 t), incluindo versão MASS
- Especificações e diagramas de alcance para 4 braços (3,55/3,02/4,11/5,00 m) e capacidades de içamento
- Layout completo dos equipamentos hidráulicos com diagrama de portas e conexão de mangueiras piloto
- Explicação dos circuitos de translação e giro e das funções eletro-hidráulicas novas
- Peças elétricas referenciadas por número de peça Isuzu
O que este manual cobre
- Especificações gerais (dados principais, desempenho, dimensões, motor, arrefecimento)
- Capacidade de içamento e precauções para levantar cargas
- Vista geral (lança padrão e MASS Excavator) por comprimento de braço (3,55 / 3,02 / 4,11 / 5,00 m)
- Diagrama de alcance de trabalho
- Tabela de equipamentos principais e layout dos componentes
- Lista de componentes opcionais
- Layout dos equipamentos hidráulicos (câmara da bomba, centro do corpo giratório, cabine)
- Diagrama de portas (bomba, válvula de controle, solenoides, motores)
- Diagrama de conexão das mangueiras piloto
- Lista de funções e explicação de funções novas (corte de alívio de giro, ajuste de vazão de opção)
- Circuito de translação (baixa/alta velocidade, marcha reta)
- Circuito de giro (prioridade, freio, estacionamento)
- Válvulas: controle, solenoide (5 pilhas), controle remoto, cushion, seletora

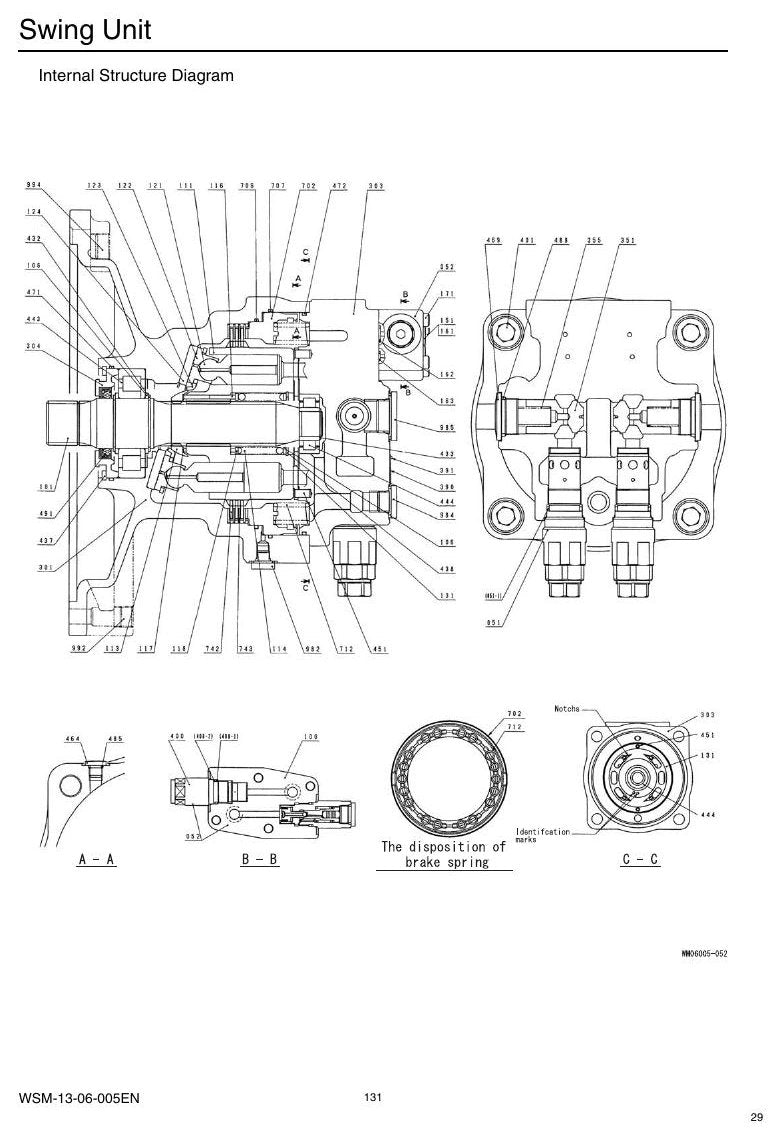

- Junta central, motores de giro e translação
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com torques, folgas, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e técnicos de oficina que dão suporte a escavadeiras pesadas de grande porte.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
