Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 4300 (4300 EX) Quantum Escavadeira.
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Manual de Serviço (Shop/Service Manual)
- Motor: A parte de motor é limitada (ex.: motor do acelerador / throttle motor, R&I); o modelo do motor não é indicado no material digitalizado.
- Páginas: 191
- Idioma: Inglês
- Formato: PDF
O Manual de Serviço Link-Belt 4300 é o documento técnico em PDF da escavadeira hidráulica, com 191 páginas em Inglês: R&I e recondicionamento completo, com esquemas hidráulico e elétrico. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Procedimentos de R&I e recondicionamento (Recon.) de todos os grupos principais
- Seção 'Inner Parts' com recondicionamento de bombas, motores, válvulas e cilindros
- Diagramas esquemáticos hidráulico e elétrico (versões heavy lift e power boost)
- Diagnóstico das bombas hidráulicas e do motor de giro
- Torques de parafusos (capscrew torques)
- Ajuste do controlador do sistema monitor
O que este manual cobre
- Mecanismo inferior — motor de translação e engrenagens de redução (R&I)

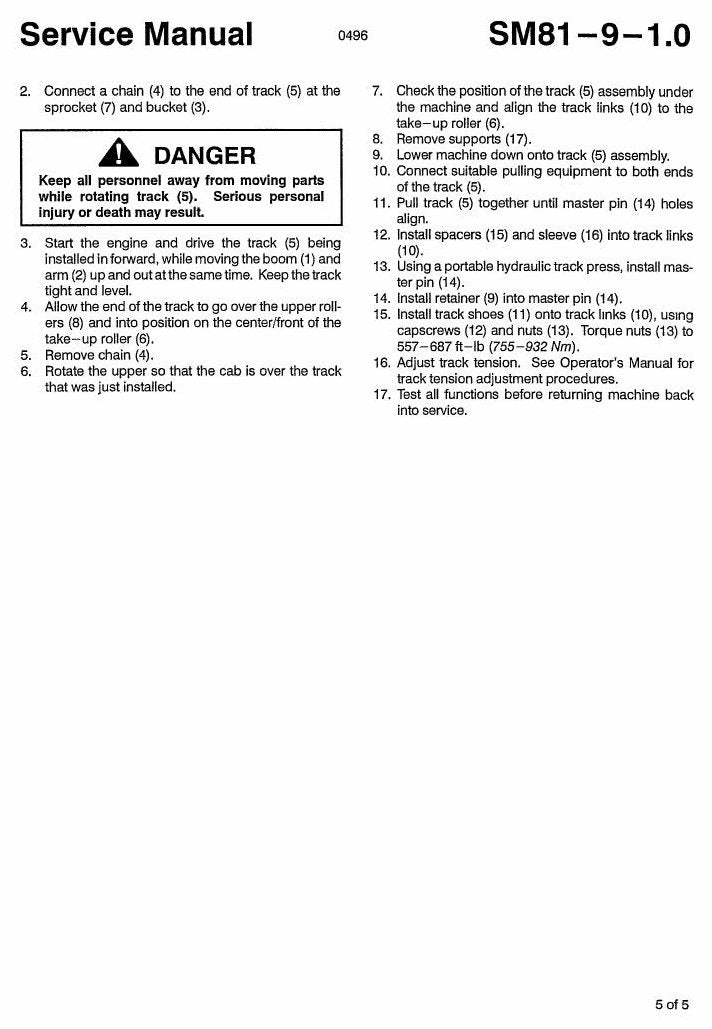

- Mecanismo inferior — tensor, roletes superiores e inferiores, mola de recuo e conjunto de esteira (R&I)
- Mecanismo superior — motor e engrenagens de giro (R&I)
- Motor — motor do acelerador (throttle motor, R&I)
- Equipamento e linhas hidráulicas — diagrama esquemático, bomba hidráulica e bomba piloto (R&I), limpeza do sistema e junta rotativa

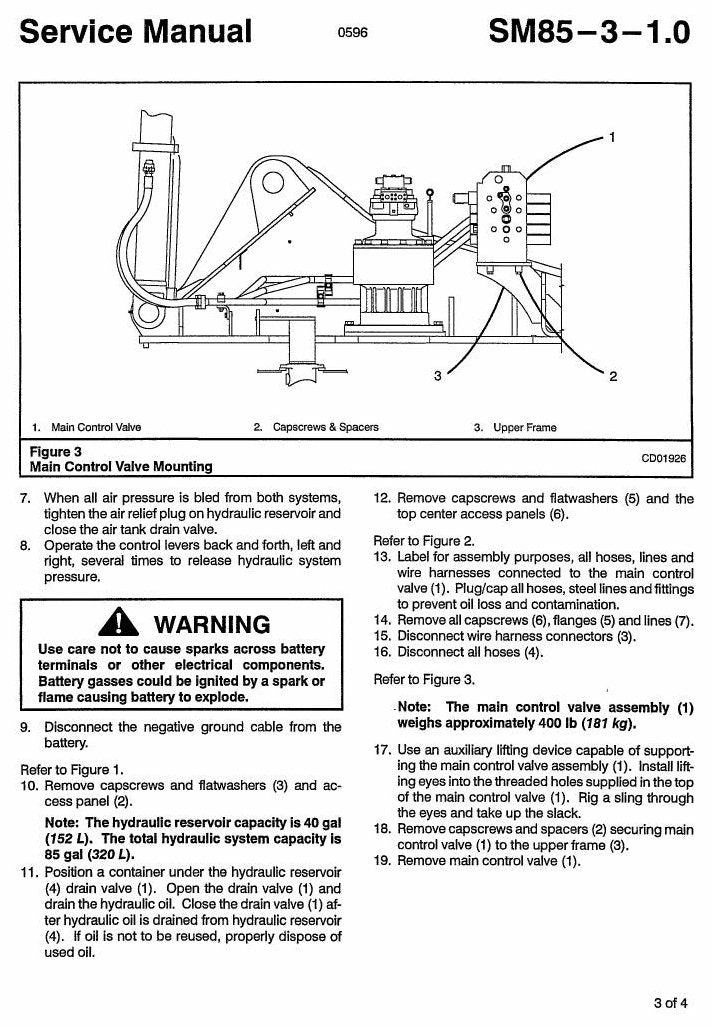

- Comandos — válvula joystick, válvula de translação/serviço e válvula de controle principal (R&I)
- Implemento — cilindros de lança, braço e caçamba (R&I)
- Peças elétricas — esquema elétrico com heavy lift e com power boost, controlador do sistema monitor (R&I/ajuste)

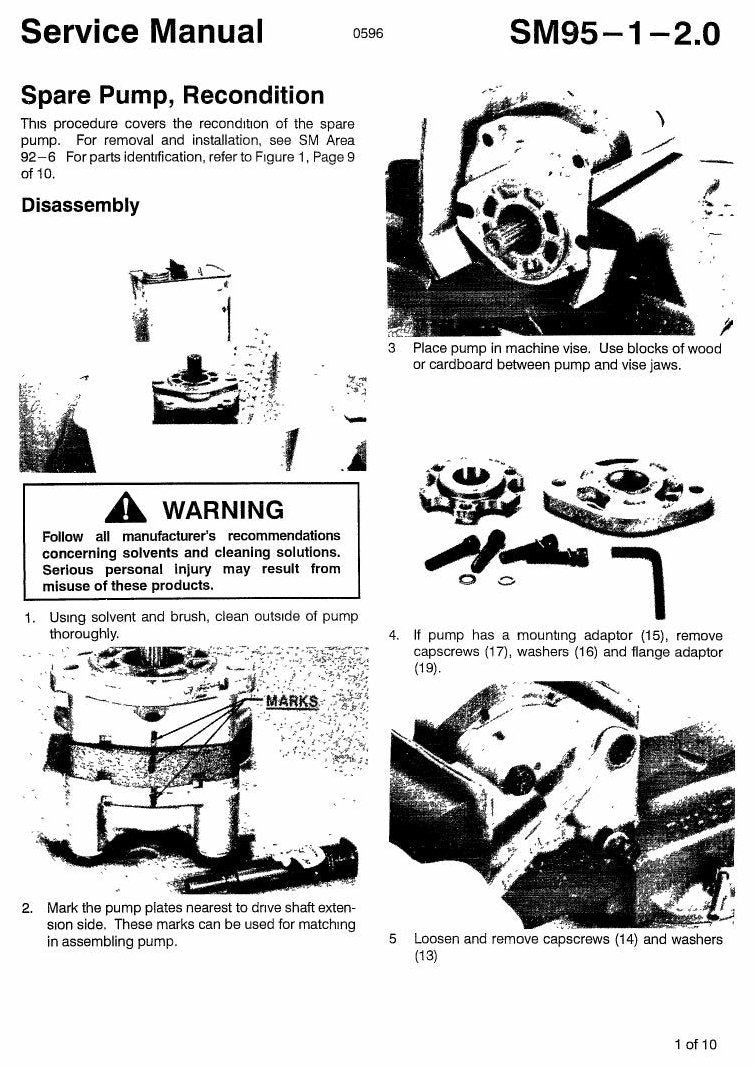

- Placas de identificação e acessórios — torques de parafusos e bomba reserva (R&I)
- Peças internas — diagnóstico e recondicionamento da bomba hidráulica e da bomba piloto
- Peças internas — recondicionamento do motor de translação e engrenagens de redução
- Peças internas — recondicionamento do motor de giro (com diagnóstico) e engrenagens de redução de giro

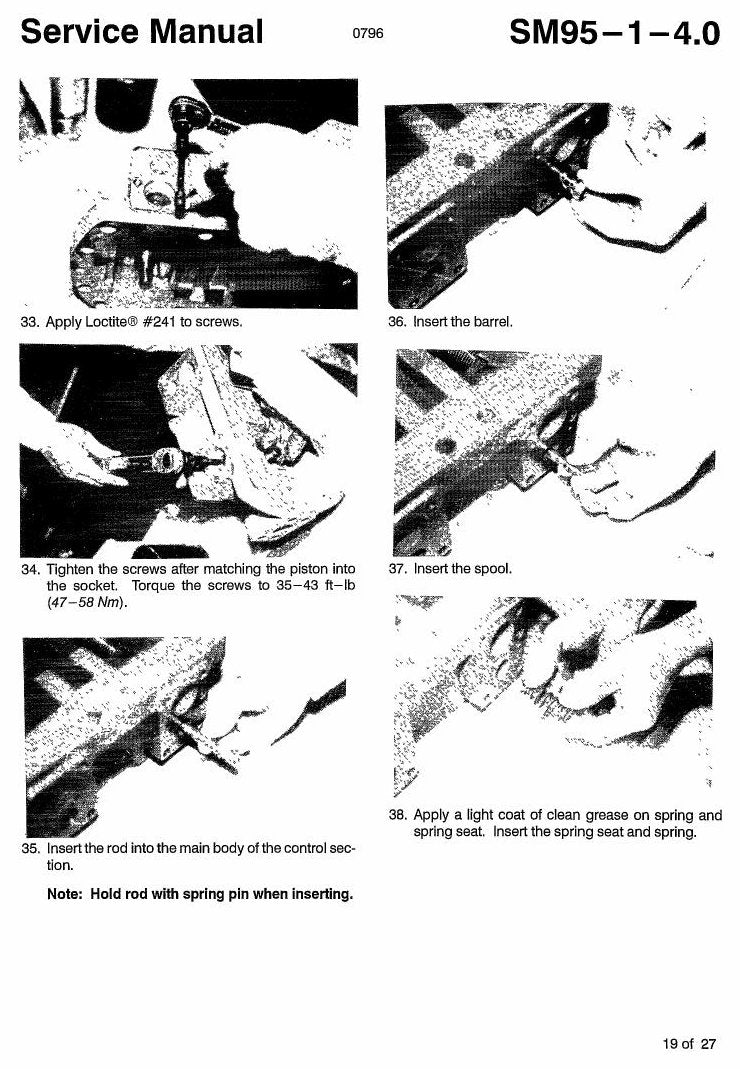

- Peças internas — recondicionamento da válvula de controle principal, dos cilindros e da válvula joystick
- Peças internas — recondicionamento da junta rotativa e da válvula solenoide de 8 vias
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com torques, folgas, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e oficinas que executam reparo, recondicionamento e regulagem da máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
