Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 225 Spin Ace Tier III (225 MSR, giro reduzido), com versões padrão e com lâmina niveladora (Blade)
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Manual de Serviço (Shop/Service Manual)
- Referência: Service Text SH225, formulário RST-15-00-001LX
- Motor: Motor diesel Tier III (grupo 'Engine' nas especificações; marca não citada no sumário)
- Páginas: 783
- Idioma: Inglês
- Formato: PDF
O Manual de Serviço Link-Belt 225 é o documento técnico em PDF da escavadeira hidráulica, com 783 páginas em Inglês: Manual de oficina com especificações, folgas e funcionamento hidráulico detalhado. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Manual de serviço/oficina completo do modelo Spin Ace de giro reduzido, versões com e sem lâmina
- Especificações de fábrica: dados principais, desempenho, dimensões e diagramas de alcance por braço (3,00/2,40/1,93 m)
- Descrição detalhada do funcionamento da bomba e da válvula de controle, carretel a carretel
- Operação das válvulas de alívio, sobrecarga, anti-deriva e de baixa pressão
- Padrões de manutenção e folgas do material rodante, giro e junta rotativa
O que este manual cobre
- Especificações gerais (dados principais, desempenho, dimensões, motor, arrefecimento)
- Equipamento hidráulico e capacidades/filtros (óleo, combustível)
- Vista geral (225 e 225 com lâmina) por comprimento de braço (3,00 / 2,40 / 1,93 m)
- Diagrama de alcance de trabalho
- Lista de componentes opcionais
- Tabela de equipamentos principais (mecanismo inferior e superior)
- Material rodante: unidade de translação, roletes, mola recuperadora, sapatas
- Unidade de giro (swing unit)
- Bomba hidráulica: estrutura e funcionamento

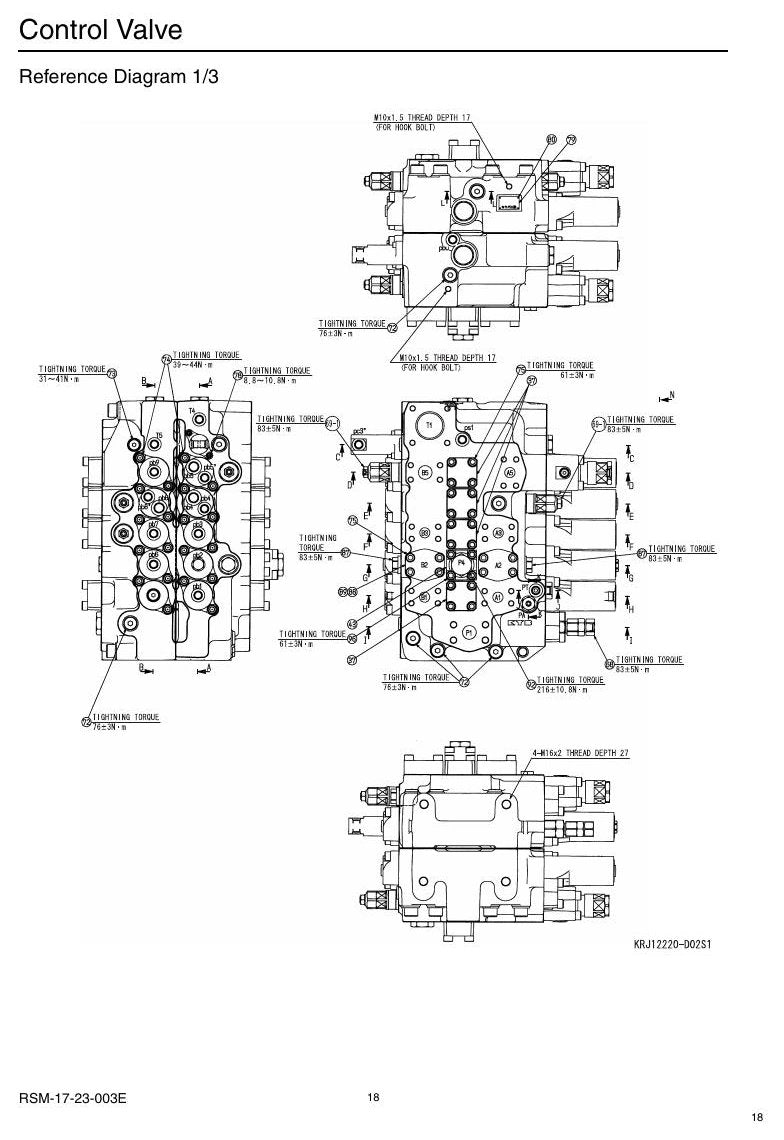

- Válvula de controle: operação por carretel (translação, giro, caçamba, lança, braço)
- Válvula anti-deriva (anti-drift) e válvulas de alívio
- Válvula de alívio principal e de sobrecarga
- Motor e redução de giro; motor de translação
- Junta rotativa central e cilindros hidráulicos
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com torques, folgas, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e técnicos de oficina que fazem diagnóstico, ajuste e reparo hidráulico da máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
